แชสซีควบคุมอุตสาหกรรมอลูมิเนียมแบบฝังขนาด 42.5 มม

แชสซีควบคุมอุตสาหกรรมอะลูมิเนียมแบบฝังขนาด 42.5 มม. ใช้โครงสร้างโปรไฟล์อะลูมิเนียม ความสูงได้รับการแก้ไขที่ 42.5 มม. และสามารถปรับแต่งความยาวและความกว้างได้ตามโครงสร้างอุปกรณ์ ขนาด PCB และพื้นที่ติดตั้ง

ภายในแชสซีมีช่องเสียบการ์ด PCB และร่องสำหรับติดตั้ง ซึ่งใช้สำหรับการวางตำแหน่งแผงวงจรตลอดจนการติดตั้งโมดูลอิเล็กทรอนิกส์ภายใน ฉากยึด และชิ้นส่วนโครงสร้างอื่นๆ โครงสร้างอะลูมิเนียมโปรไฟล์ยังมีความสามารถในการกระจายความร้อนได้ในระดับหนึ่ง เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการการรองรับโครงสร้างและการกระจายความร้อนขั้นพื้นฐาน

ความสูง 42.5 มม. ทำให้มีโปรไฟล์ที่ค่อนข้างกะทัดรัด ในขณะเดียวกันก็ให้พื้นที่กว้างขวางสำหรับ PCB, ชิ้นส่วนอิเล็กทรอนิกส์, อินเทอร์เฟซ และโครงสร้างการติดตั้งภายในมากกว่าแชสซีแบบ low-profile ทำให้เหมาะสำหรับการใช้งานที่ต้องฝังอยู่ในอุปกรณ์อื่นหรือพื้นที่ติดตั้งที่จำกัด แต่ไม่สามารถใช้โครงสร้างแชสซีที่ต่ำเกินไปได้

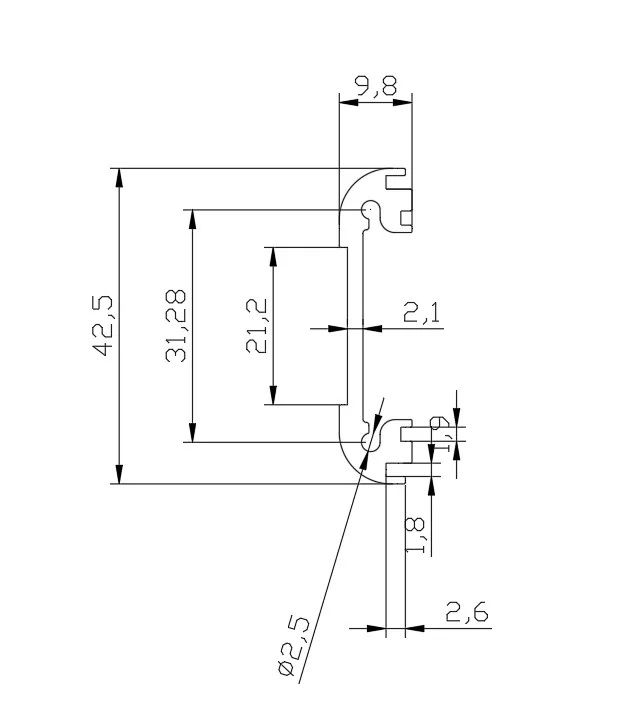

โครงสร้างผลิตภัณฑ์

ข้อดีหลัก

1. ความสูงคงที่ 42.5 มม. เหมาะสำหรับการติดตั้งอุปกรณ์ฝังตัว

เมื่อเปรียบเทียบกับแชสซีที่บางเฉียบ ความสูง 42.5 มม. ให้พื้นที่ภายในที่กว้างขวางมากกว่า ในขณะที่ยังคงขนาดโดยรวมที่ค่อนข้างกะทัดรัด

สำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องติดตั้งใน:

• ตู้ควบคุม
• อุปกรณ์ภายใน
• ชั้นวางหรือพื้นที่ติดตั้งอุปกรณ์
• โครงสร้างอุปกรณ์แบบกำหนดเอง
• ภายในอุปกรณ์อิเล็กทรอนิกส์อื่นๆ

ความยาวและความกว้างของแชสซีสามารถกำหนดได้ตามพื้นที่การติดตั้งจริง

2. ความยาวและความกว้างที่ปรับแต่งได้เพื่อให้จับคู่พื้นที่การติดตั้งได้ง่าย

ความสูงของแชสซีควบคุมอุตสาหกรรมอะลูมิเนียมแบบฝังขนาด 42.5 มม. ได้รับการแก้ไขที่ 42.5 มม. ในขณะที่สามารถปรับความยาวและความกว้างได้ตามโครงสร้างของอุปกรณ์

ความยาวและความกว้างของแชสซีสามารถกำหนดได้ตาม:

• ตำแหน่งการติดตั้ง
• ขนาด PCB
• เค้าโครงส่วนประกอบ
• ตำแหน่งอินเทอร์เฟซ
• โมดูลภายใน
• ขนาดอุปกรณ์โดยรวม

โครงสร้างนี้เหมาะอย่างยิ่งสำหรับโมดูลอิเล็กทรอนิกส์แบบฝังที่มีขนาดไม่ได้มาตรฐาน

3. ช่องเสียบการ์ด PCB ภายในสำหรับการวางตำแหน่งแผงวงจรที่สะดวก

ภายในตัวเครื่องมีช่องเสียบการ์ด PCB ซึ่งสามารถวางตำแหน่งและติดตั้งได้ตามโครงสร้าง PCB

สำหรับอุปกรณ์ที่ต้องรวมแผงวงจรเข้ากับแชสซี ช่องเสียบการ์ดสามารถลดการใช้ชิ้นส่วนรองรับเพิ่มเติม และช่วยรักษาตำแหน่งการติดตั้ง PCB ให้มั่นคง

4. ร่องยึดภายในรองรับเค้าโครงโครงสร้างภายใน

นอกจากช่องเสียบการ์ด PCB แล้ว ภายในแชสซียังมีร่องสำหรับติดตั้ง ซึ่งสามารถใช้เพื่อยึดโมดูลภายใน วงเล็บ และชิ้นส่วนโครงสร้างอื่นๆ

สำหรับอุปกรณ์ที่ต้องการรวมชิ้นส่วนอิเล็กทรอนิกส์หลายชิ้นภายในพื้นที่จำกัด เค้าโครงภายในสามารถดำเนินการตามโครงสร้างจริงได้

5. โครงสร้างโปรไฟล์อลูมิเนียมช่วยรักษาสมดุลของโครงสร้างและการกระจายความร้อน

โปรไฟล์อะลูมิเนียมเป็นตัวถังหลักของแชสซีสามารถให้การสนับสนุนโครงสร้างที่มั่นคงได้

ในขณะเดียวกัน ตัวอะลูมิเนียมเองก็มีการนำความร้อนได้ดี และเมื่อรวมกับโครงสร้างโปรไฟล์แล้ว ก็สามารถช่วยอุปกรณ์อิเล็กทรอนิกส์กระจายความร้อนได้

สำหรับผลิตภัณฑ์ที่มีข้อกำหนดการกระจายความร้อนสูงกว่าโดยเฉพาะ จำเป็นต้องกำหนดโซลูชันที่เกี่ยวข้องตามการใช้พลังงาน โครงร่าง และการออกแบบการระบายความร้อนที่แท้จริงของชิ้นส่วนอิเล็กทรอนิกส์

6. แผงด้านหน้าและด้านหลังรองรับการตัดเฉือนอินเทอร์เฟซอุปกรณ์

แผงด้านหน้าและด้านหลังสามารถกลึง CNC ตามอุปกรณ์เฉพาะได้ เช่น:

• อินเตอร์เฟซพลังงาน
• อินเตอร์เฟซ USB
• อินเทอร์เฟซการสื่อสาร
• ไฟแสดงสถานะ
• ปุ่ม
• รูยึด
• อินเทอร์เฟซรูปทรงพิเศษอื่นๆ

ดังนั้น แชสซีจึงสามารถจับคู่กับรูปแบบอินเทอร์เฟซของอุปกรณ์อิเล็กทรอนิกส์ขั้นสุดท้ายได้

ข้อมูลจำเพาะทางเทคนิค

สาขาที่เกี่ยวข้อง

แนะนำให้ใช้รุ่นนี้เพื่อเน้น "การติดตั้งแบบฝัง" โดยแยกความแตกต่างจากรุ่นกะทัดรัด 35 มม. ก่อนหน้านี้

1. โมดูลควบคุมแบบฝัง

เหมาะสำหรับโมดูลควบคุมขนาดเล็กที่ติดตั้งภายในอุปกรณ์อัตโนมัติ ตู้ควบคุม หรืออุปกรณ์อื่นๆ

ความสูง 42.5 มม. สามารถให้พื้นที่ในการติดตั้งที่ค่อนข้างเพียงพอสำหรับ PCB ควบคุมและส่วนประกอบภายใน ในขณะที่ความยาวและความกว้างที่กำหนดเองช่วยให้แชสซีตรงกับตำแหน่งการติดตั้งเฉพาะ

2. โมดูลการรับข้อมูล

สำหรับอุปกรณ์ที่ต้องติดตั้งวงจรการรับข้อมูล อินเทอร์เฟซ และโมดูลการประมวลผลข้อมูล แผงวงจรสามารถแก้ไขได้ผ่านช่องเสียบการ์ด PCB ภายใน และขนาดแชสซีที่ปรับแต่งตามพื้นที่การติดตั้งอุปกรณ์

3. โมดูลอิเล็กทรอนิกส์ภายในของอุปกรณ์อุตสาหกรรม

เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องบูรณาการภายในอุปกรณ์ขนาดใหญ่ เช่น โมดูลควบคุม อินเทอร์เฟซ หรือโมดูลประมวลผลสัญญาณ

ความยาวและความกว้างของแชสซีสามารถปรับแต่งได้ตามพื้นที่ภายในของอุปกรณ์ ช่วยลดขนาดภายนอกที่ไม่จำเป็น

4. อุปกรณ์สื่อสารแบบฝัง

เหมาะสำหรับโมดูลการสื่อสารหรืออินเทอร์เฟซที่ต้องติดตั้งภายในอุปกรณ์อื่นๆ

แผงด้านหน้าและด้านหลังสามารถตัดเฉือนได้ตามอินเทอร์เฟซการสื่อสาร อินเทอร์เฟซกำลังไฟ และข้อกำหนดอื่น ๆ

5. โมดูลอิเล็กทรอนิกส์สำหรับอุปกรณ์อัตโนมัติ

สำหรับโมดูลอิเล็กทรอนิกส์อิสระในอุปกรณ์อัตโนมัติ โครงอะลูมิเนียมสามารถให้การปกป้องโครงสร้างที่เป็นอิสระ ในขณะที่ความยาวและความกว้างที่กำหนดเองจะปรับให้เข้ากับตำแหน่งการติดตั้งภายในของอุปกรณ์

รายการที่ปรับแต่งได้

ความสามารถในการตัดเฉือน CNC แบบ 3 แกน

ปัจจุบัน Boyuan Hardware ใช้เครื่องจักร CNC แบบ 3 แกนเป็นหลัก และสามารถดำเนินการตัดเฉือนตามมาบนโครงและแผงอลูมิเนียมโปรไฟล์ขนาด 42.5 มม. ตามแบบของผลิตภัณฑ์

เนื้อหาการตัดเฉือนอาจรวมถึง:

• ช่องเปิด CNC
• การเจาะ
• การแตะ
• การเจาะรูยึด
• การกลึงรูอินเทอร์เฟซ
• แผงรูรูปทรงพิเศษ
• รูเจาะ/เคาเตอร์ซิงค์
• โลโก้และการทำเครื่องหมายเครื่องจักร
• การตัดเฉือนโครงสร้างอื่น ๆ

เนื้อหาการตัดเฉือนเฉพาะถูกกำหนดตามแบบผลิตภัณฑ์และข้อกำหนดทางโครงสร้าง

กระบวนการผลิต

ลูกค้าจัดเตรียมภาพวาดผลิตภัณฑ์หรือข้อกำหนดด้านมิติ

↓

ยืนยันความสูงคงที่ 42.5 มม

↓

ยืนยันความยาว ความกว้าง และพื้นที่การติดตั้งแบบฝัง

↓

ยืนยันเค้าโครง PCB และส่วนประกอบภายใน

↓

การกลึงโปรไฟล์อลูมิเนียม

↓

ตัดความยาว

↓

เครื่องจักรกลซีเอ็นซี 3 แกน

↓

การตัดเฉือนแผงด้านหน้าและด้านหลัง

↓

การรักษาพื้นผิว

↓

การตรวจสอบขนาดและรูปลักษณ์

↓

การประกอบแชสซี

↓

การตรวจสอบผลิตภัณฑ์สำเร็จรูป

↓

บรรจุภัณฑ์และการจัดส่ง

เกี่ยวกับ Boyuan

ประสบการณ์การผลิตผลิตภัณฑ์อลูมิเนียมมากกว่า 20 ปี

Boyuan Hardware ดำเนินธุรกิจด้านผลิตภัณฑ์อะลูมิเนียมและเครื่องจักรที่เกี่ยวข้องมานานกว่า 20 ปี โดยมีผลิตภัณฑ์ครอบคลุมถึงโครงอะลูมิเนียมโปรไฟล์ กรอบอะลูมิเนียม และชิ้นส่วนกลึง CNC

ประมาณ พื้นที่การผลิต 10,000 ตารางเมตร

พื้นที่การผลิตของโรงงานอยู่ที่ประมาณ 10,000 ตร.ม. สามารถตัดเฉือนผลิตภัณฑ์อะลูมิเนียม, กลึง CNC, เจาะ, ต๊าป, การรักษาพื้นผิว, การประกอบ และการตรวจสอบ

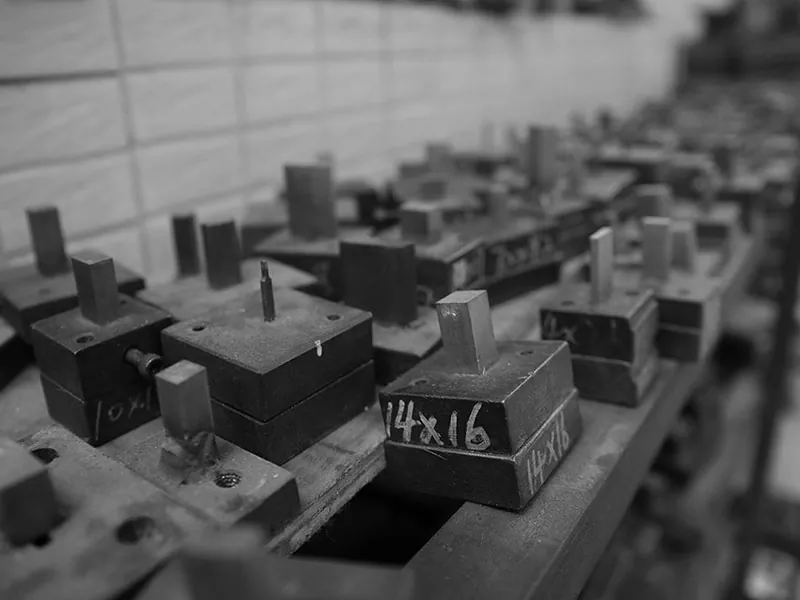

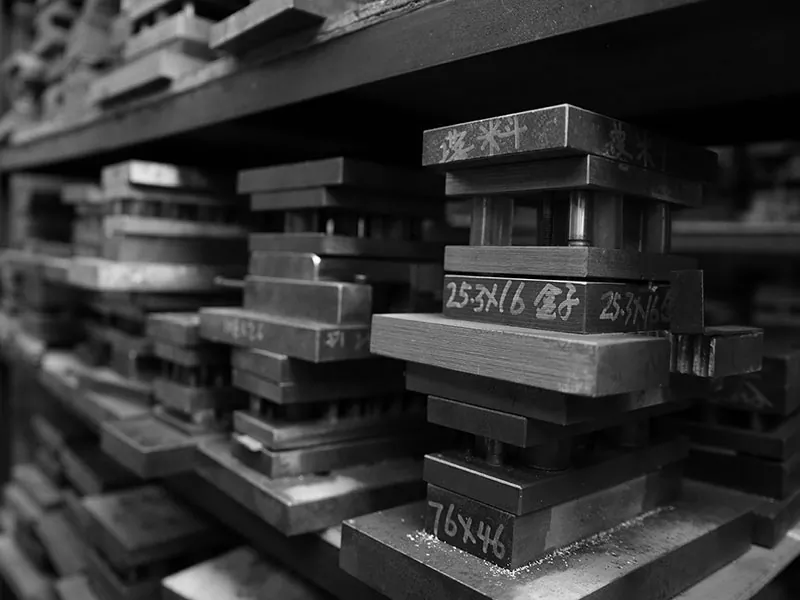

ประมาณ แม่พิมพ์ที่มีอยู่ 300 ชุด

ด้วยแม่พิมพ์ที่มีอยู่ประมาณ 300 ชุด สำหรับการผลิตผลิตภัณฑ์โปรไฟล์อลูมิเนียมตามข้อกำหนดที่แตกต่างกัน

เครื่องจักรกลซีเอ็นซี 3 แกน

ปัจจุบัน CNC แบบ 3 แกนส่วนใหญ่จะใช้สำหรับผลิตภัณฑ์อะลูมิเนียมและการตัดเฉือนที่เกี่ยวข้องกับแชสซี การเจาะ การต๊าป การเปิด และกระบวนการอื่นๆ ให้เสร็จสิ้นตามแบบของลูกค้า

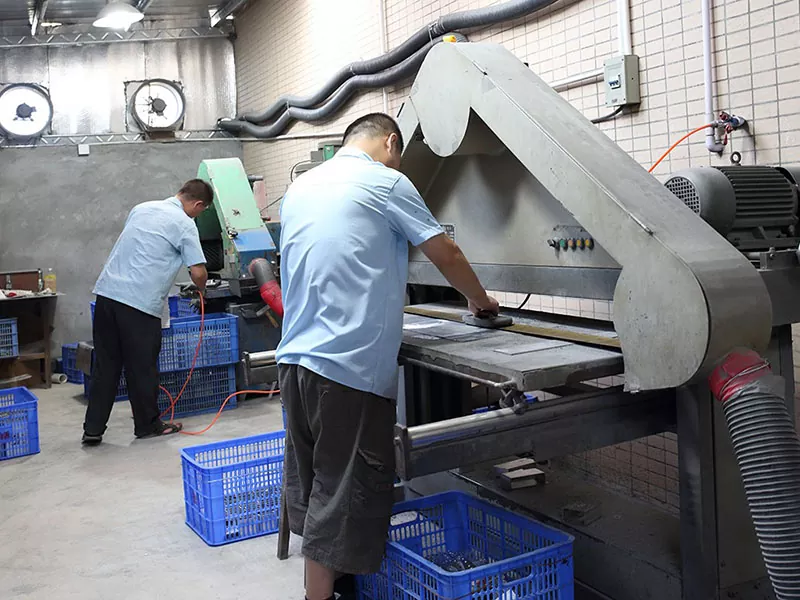

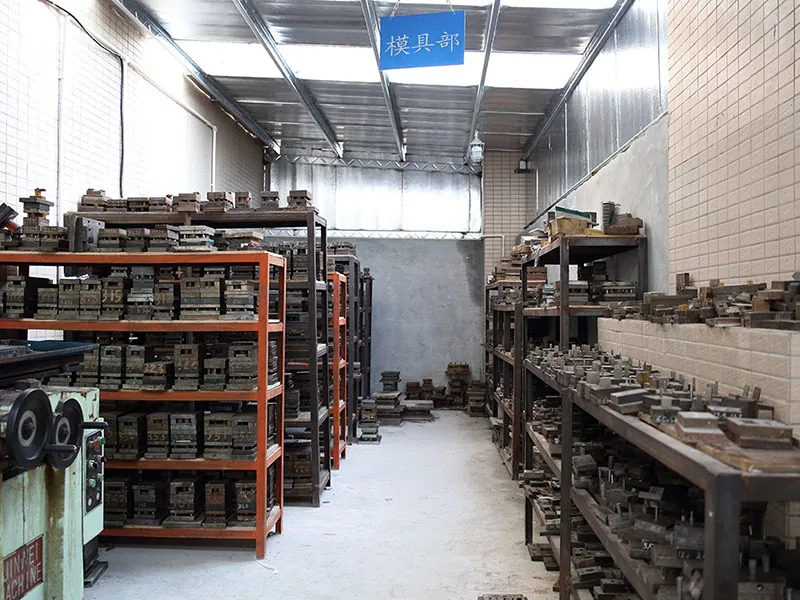

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

ไตรมาสที่ 1 ความสูงของแชสซีนี้คงที่หรือไม่?

ใช่. ความสูงของรุ่นนี้กำหนดไว้ที่ 42.5 มม. ในขณะที่สามารถปรับแต่งความยาวและความกว้างได้

ไตรมาสที่ 2 เหตุใดแชสซีนี้จึงเหมาะสำหรับการติดตั้งแบบฝัง

ความสูงคงที่ 42.5 มม. ให้โปรไฟล์ที่ค่อนข้างกะทัดรัดในขณะที่เหลือพื้นที่ภายในมากขึ้นสำหรับการติดตั้ง PCB ส่วนประกอบ และโครงสร้างการติดตั้ง สามารถปรับความยาวและความกว้างให้พอดีกับพื้นที่การติดตั้งที่มีอยู่ได้

ไตรมาสที่ 3 แชสซีสามารถปรับแต่งตาม PCB ของฉันได้หรือไม่?

ใช่. ความยาวและความกว้างสามารถปรับแต่งได้ตามขนาด PCB โครงร่างส่วนประกอบ และข้อกำหนดในการติดตั้ง

ไตรมาสที่ 4 แชสซีมีช่อง PCB ภายในหรือไม่?

ใช่. โครงสร้างการอัดขึ้นรูปอะลูมิเนียมประกอบด้วยสล็อต PCB ภายในสำหรับการวางตำแหน่งและการติดตั้ง PCB

คำถามที่ 5 โครงสร้างการติดตั้งภายในสามารถปรับแต่งได้หรือไม่?

ใช่. ร่องยึดภายในและการตัดเฉือนที่เกี่ยวข้องสามารถออกแบบได้ตามโครงสร้างของผลิตภัณฑ์

คำถามที่ 6 แผงด้านหน้าและด้านหลังสามารถกลึงได้หรือไม่?

ใช่. แผงสามารถกลึง CNC สำหรับอินเทอร์เฟซ รูยึด ไฟแสดง ปุ่ม และช่องเปิดอื่นๆ ที่จำเป็น

คำถามที่ 7 แชสซีสามารถใช้เป็นส่วนประกอบที่สร้างความร้อนได้หรือไม่?

โครงสร้างการอัดขึ้นรูปอะลูมิเนียมเป็นช่องทางการกระจายความร้อน สำหรับผลิตภัณฑ์ที่มีข้อกำหนดด้านความร้อนเฉพาะ ควรกำหนดการออกแบบการกระจายความร้อนตามกำลังและโครงร่างของส่วนประกอบ

คำถามที่ 8 คุณมีความสามารถในการตัดเฉือน CNC อะไรบ้าง?

Boyuan ให้บริการเครื่องจักรกลซีเอ็นซี 3 แกนสำหรับโครงอะลูมิเนียมและส่วนประกอบที่เกี่ยวข้องเป็นหลัก
