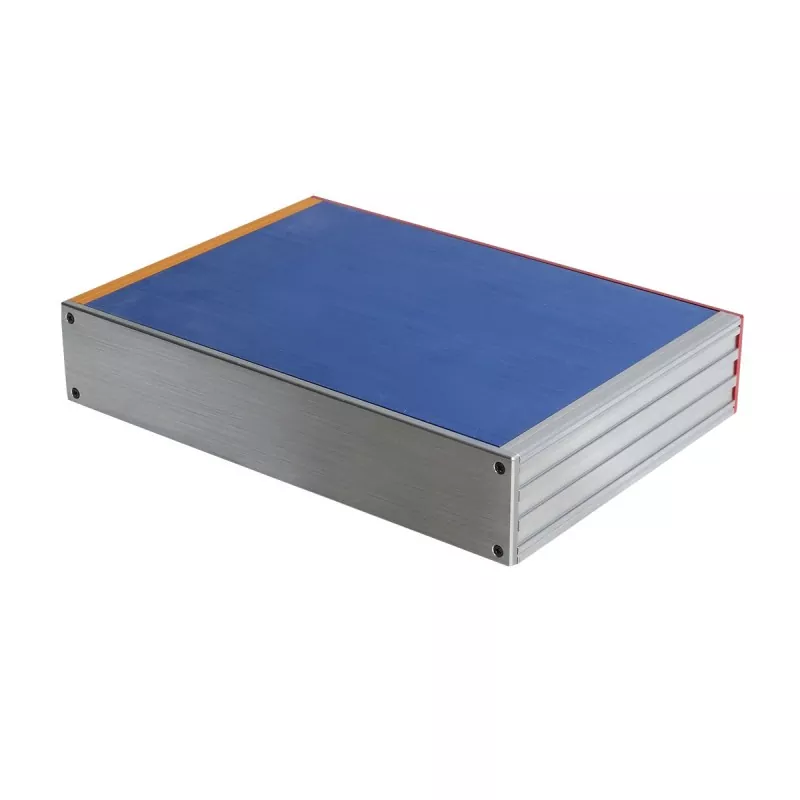

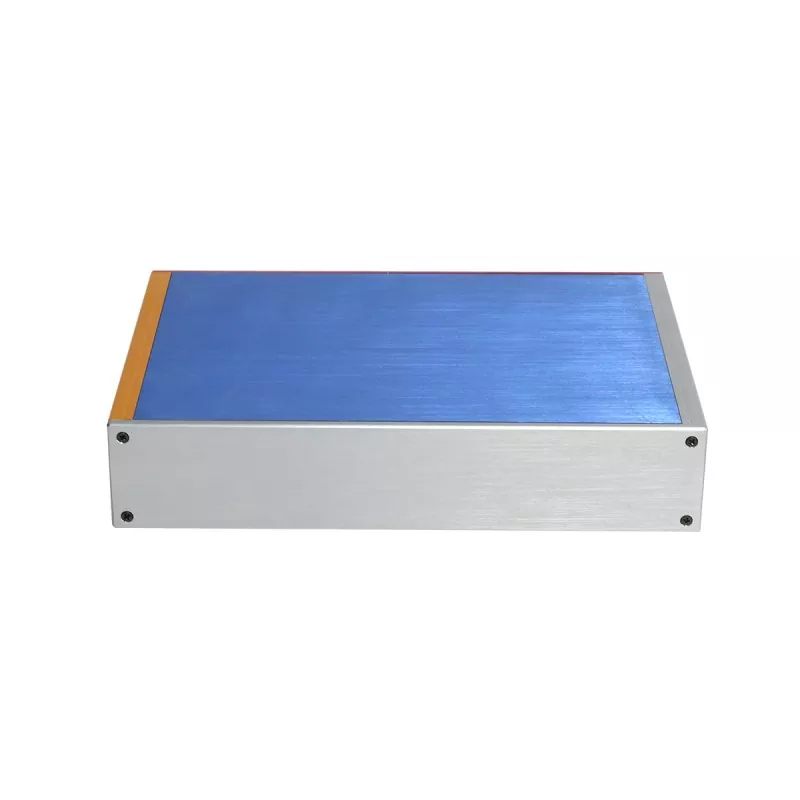

โครงเครื่องมืออลูมิเนียมขนาด 56 มม. สำหรับอุปกรณ์การวัด

โครงอะลูมิเนียมอัดขึ้นรูปที่มีความสูงคงที่ 56 มม. นี้ใช้โครงสร้างอะลูมิเนียมโปรไฟล์ ความสูงถูกกำหนดไว้ที่ 56 มม. และสามารถปรับแต่งความยาวและความกว้างได้ตามขนาด PCB เค้าโครงส่วนประกอบภายใน และขนาดอุปกรณ์โดยรวม ความสูง 56 มม. ให้พื้นที่ในการติดตั้งที่กว้างขวางสำหรับส่วนประกอบอิเล็กทรอนิกส์ภายในมากกว่าแชสซีแบบ low-profile ทำให้แชสซีเครื่องมืออลูมิเนียมขนาด 56 มม. สำหรับอุปกรณ์การวัดเหมาะสำหรับอุปกรณ์เครื่องมือที่ต้องการรวม PCB โมดูลอิเล็กทรอนิกส์ อินเทอร์เฟซ แหล่งจ่ายไฟ และโครงสร้างการติดตั้งภายใน

โครงสร้างผลิตภัณฑ์

ลอจิกโครงสร้าง

ความสูงคงที่ 56 มม. → การปรับแต่งความยาวและความกว้าง → ช่องเสียบการ์ด PCB → ร่องติดตั้งภายใน → โครงสร้างการกระจายความร้อน → การกลึง CNC ที่แผงด้านหน้าและด้านหลัง → การประกอบโดยรวม

ข้อดีของการออกแบบ

1. ความสูงคงที่ 56 มม. เหมาะสำหรับเค้าโครงภายในของอุปกรณ์เครื่องมือ

เมื่อเปรียบเทียบกับแชสซีแบบ low-profile ความสูง 56 มม. ให้พื้นที่แนวตั้งที่กว้างขวางมากกว่า และสามารถรองรับชิ้นส่วนอิเล็กทรอนิกส์ได้หลายประเภท

สำหรับอุปกรณ์เครื่องมือที่ต้องติดตั้ง PCB โมดูลอิเล็กทรอนิกส์ อินเทอร์เฟซ และโครงสร้างรองรับภายในไปพร้อมๆ กัน สามารถลดข้อจำกัดด้านความสูงของแชสซีในรูปแบบภายในได้

2. ความยาวและความกว้างที่ปรับแต่งได้ ปรับให้เข้ากับขนาดเครื่องมือที่แตกต่างกัน

แม้ว่าความสูงของผลิตภัณฑ์จะคงที่อยู่ที่ 56 มม. แต่ความยาวและความกว้างก็สามารถปรับแต่งได้ตามอุปกรณ์เฉพาะ

ความยาวและความกว้างของแชสซีสุดท้ายสามารถกำหนดได้ตาม:

· ขนาด PCB

· จำนวนโมดูลภายใน

· เค้าโครงอินเทอร์เฟซ

· โมดูลจ่ายไฟ

· ขนาดโดยรวมของเครื่องมือ

· พื้นที่ติดตั้งภายใน

ดังนั้นจึงเหมาะสำหรับเครื่องมืออิเล็กทรอนิกส์และอุปกรณ์วัดขนาดต่างๆ

3. ช่องเสียบการ์ด PCB สำหรับการวางตำแหน่งแผงวงจรที่สะดวก

ภายในแชสซีมีช่องเสียบการ์ด PCB ซึ่งสามารถใช้สำหรับการวางตำแหน่งและการติดตั้ง PCB

สำหรับผลิตภัณฑ์เครื่องมือ แผงวงจรภายในมักจะต้องรักษาตำแหน่งที่ค่อนข้างมั่นคงด้วยอินเทอร์เฟซ วงจรควบคุม และโมดูลอื่นๆ และช่องเสียบการ์ดสามารถช่วยให้ได้ตำแหน่งโครงสร้าง

4. ร่องยึดภายในช่วยให้เค้าโครงโมดูลาร์สะดวกขึ้น

สามารถใช้ร่องยึดภายในเพื่อยึด:

· โมดูลอิเล็กทรอนิกส์

· PCB

· วงเล็บ

· การยึดส่วนประกอบ

· ชิ้นส่วนโครงสร้างภายในอื่นๆ

ความสูง 56 มม. รวมกับร่องยึดช่วยให้พื้นที่การจัดวางส่วนประกอบภายในมีความยืดหยุ่นมากขึ้น

5. โครงสร้างโปรไฟล์อลูมิเนียมให้การสนับสนุนที่มั่นคงและเส้นทางการกระจายความร้อน

โปรไฟล์อะลูมิเนียมเป็นตัวหลักของแชสซีสามารถให้การปกป้องโครงสร้างและฐานติดตั้งสำหรับส่วนประกอบอิเล็กทรอนิกส์ภายใน

ในขณะเดียวกัน อลูมิเนียมก็มีการนำความร้อนได้ดี และเมื่อรวมกับโครงสร้างโปรไฟล์แล้ว โครงเครื่องมืออะลูมิเนียมขนาด 56 มม. สำหรับอุปกรณ์ตรวจวัดก็สามารถให้เส้นทางการกระจายความร้อนที่แน่นอนสำหรับอุปกรณ์ได้

สำหรับข้อกำหนดการออกแบบการระบายความร้อนเฉพาะ จำเป็นต้องมีการพิจารณาเพิ่มเติมตามกำลังของชิ้นส่วนอิเล็กทรอนิกส์และโครงร่างภายใน

6. แผงด้านหน้าและด้านหลังเหมาะสำหรับเค้าโครงอินเทอร์เฟซของเครื่องมือ

อุปกรณ์เครื่องมือมักจะต้องมีอินเทอร์เฟซภายนอกหลายช่อง ดังนั้นแผงด้านหน้าและด้านหลังจึงสามารถกลึง CNC ตามฟังก์ชันจริงได้

แปรรูปได้:

· อินเทอร์เฟซระบบจ่ายไฟ

· อินเทอร์เฟซ USB

· อินเทอร์เฟซการสื่อสาร

· อินเทอร์เฟซข้อมูล

· ช่องไฟสัญญาณ

· รูกระดุม

· รูยึด

· รูรูปทรงพิเศษอื่นๆ

ข้อมูลจำเพาะทางเทคนิค

ทำไมต้องเลือกความสูง 56 มม.

ความสูง 56 มม. เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีโครงสร้างภายในค่อนข้างซับซ้อน

เมื่อต้องพิจารณาการตกแต่งภายในอุปกรณ์ไปพร้อมๆ กัน:

PCB + ส่วนประกอบ + อินเทอร์เฟซ + แหล่งจ่ายไฟ + โครงสร้างการติดตั้ง + สายเชื่อมต่อ

แชสซีแบบ low-profile อาจจำกัดเค้าโครงภายใน

ความสูงคงที่ 56 มม. ช่วยให้มีพื้นที่ภายในกว้างขวางมากขึ้น ในขณะที่ควบคุมขนาดอุปกรณ์โดยรวมผ่านความยาวและความกว้างที่กำหนดเอง

สำหรับผลิตภัณฑ์เครื่องมือ โครงสร้างนี้สามารถทำให้เกิดความสมดุลระหว่างพื้นที่ภายใน ขนาดอุปกรณ์ และการป้องกันโครงสร้าง

สาขาที่เกี่ยวข้อง

รุ่นนี้แนะนำให้เน้นที่เครื่องมือ การทดสอบ การวัด และอุปกรณ์อิเล็กทรอนิกส์

1. เครื่องมือวัดทางอิเล็กทรอนิกส์

เหมาะสำหรับอุปกรณ์ตรวจวัดที่ต้องติดตั้ง PCB อินเทอร์เฟซข้อมูล และโมดูลอิเล็กทรอนิกส์ภายใน

แผงด้านหน้าและด้านหลังสามารถตัดเฉือนได้ตามอินเทอร์เฟซการทดสอบ อินเทอร์เฟซกำลังไฟ ไฟแสดงสถานะ และข้อกำหนดอื่น ๆ

2. อุปกรณ์ทดสอบ

เหมาะสำหรับโมดูลทดสอบและอุปกรณ์ทดสอบอิเล็กทรอนิกส์บางประเภทที่ต้องการโครงสร้างแชสซีที่เป็นอิสระ

ความสูง 56 มม. มีพื้นที่ในการติดตั้งค่อนข้างเพียงพอสำหรับวงจรและโมดูลภายใน

3. เครื่องมือในการได้มาซึ่งข้อมูล

สำหรับอุปกรณ์ที่ต้องการรวมวงจรเก็บข้อมูล อินเทอร์เฟซการสื่อสาร และโมดูลพลังงาน ความยาวและความกว้างของแชสซีสามารถปรับแต่งตามขนาดของ PCB ได้

4. อุปกรณ์ประมวลผลและแปลงสัญญาณ

เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องติดตั้ง PCB อินเทอร์เฟซสัญญาณ และโมดูลการประมวลผลภายใน

ช่องเสียบการ์ดภายในสามารถใช้สำหรับการวางตำแหน่ง PCB และร่องยึดสามารถรองรับการยึดชิ้นส่วนโครงสร้างภายในอื่นๆ

5. อุปกรณ์เครื่องมือตั้งโต๊ะ

สำหรับเครื่องมืออิเล็กทรอนิกส์ขนาดเล็กที่ต้องวางในห้องปฏิบัติการ โต๊ะทำงาน หรือโต๊ะอุปกรณ์ ความสูง 56 มม. สามารถให้พื้นที่ติดตั้งภายในที่ค่อนข้างกว้างขวาง ในขณะเดียวกันก็ทำให้โครงสร้างโดยรวมมีขนาดกะทัดรัด

ขอแนะนำให้ใช้คำแนะนำในการใช้งาน เช่น "เครื่องมือ การทดสอบ การเก็บข้อมูล การประมวลผลสัญญาณ" ในการเผยแพร่เว็บไซต์อย่างเป็นทางการ แทนที่จะใช้เฉพาะสาขา เช่น "เครื่องมือทางการแพทย์" หรือ "เครื่องมือทางทหาร" ที่ต้องมีคุณวุฒิทางอุตสาหกรรมหรือการตรวจสอบเพิ่มเติม

รายการที่ปรับแต่งได้

กระบวนการผลิต

ลูกค้าจัดเตรียมภาพวาดผลิตภัณฑ์หรือข้อกำหนดด้านมิติ

↓

ยืนยันความสูงคงที่ 56 มม

↓

ยืนยันความยาว ความกว้าง และเค้าโครงภายใน

↓

ยืนยัน PCB, อินเทอร์เฟซ และส่วนประกอบภายใน

↓

การกลึงโปรไฟล์อลูมิเนียม

↓

ตัดความยาว

↓

เครื่องจักรกลซีเอ็นซี 3 แกน

↓

การตัดเฉือนแผงด้านหน้าและด้านหลัง

↓

การรักษาพื้นผิว

↓

การตรวจสอบขนาดและรูปลักษณ์

↓

การประกอบแชสซี

↓

การตรวจสอบผลิตภัณฑ์สำเร็จรูป

↓

การแสดงเวิร์คช็อป

บรรจุภัณฑ์และการจัดส่ง

การตรวจสอบคุณภาพ

ตามความต้องการของผลิตภัณฑ์ สามารถดำเนินการดังต่อไปนี้:

· การตรวจสอบลักษณะโปรไฟล์

· การตรวจสอบมิติความยาว

· การตรวจสอบมิติการตัดเฉือน CNC

· การตรวจสอบตำแหน่งรู

· การตรวจสอบเกลียว

· การตรวจสอบขนาดแผงและรูปลักษณ์

· การตรวจสอบลักษณะการรักษาพื้นผิว

· การตรวจสอบการประกอบ

· การตรวจสอบลักษณะผลิตภัณฑ์สำเร็จรูป

สำหรับผลิตภัณฑ์ที่มีข้อกำหนดความคลาดเคลื่อนของมิติที่ชัดเจน การตรวจสอบสามารถดำเนินการตามแบบของลูกค้าและข้อกำหนดทางเทคนิค

คำถามที่พบบ่อย

ไตรมาสที่ 1 ความสูงของโครงเครื่องดนตรีนี้คงที่หรือไม่?

ใช่. ความสูงของรุ่นนี้กำหนดไว้ที่ 56 มม. ในขณะที่สามารถปรับแต่งความยาวและความกว้างได้

ไตรมาสที่ 2 แชสซีสามารถปรับแต่งให้เหมาะกับอุปกรณ์ต่างๆ ได้หรือไม่?

ใช่. ความยาวและความกว้างสามารถปรับแต่งได้ตามขนาด PCB ส่วนประกอบภายใน รูปแบบอินเทอร์เฟซ และขนาดอุปกรณ์โดยรวม

ไตรมาสที่ 3 แชสซีมีช่อง PCB ภายในหรือไม่?

ใช่. โครงสร้างการอัดขึ้นรูปอะลูมิเนียมประกอบด้วยสล็อต PCB ภายในสำหรับการวางตำแหน่งและการติดตั้ง PCB

ไตรมาสที่ 4 สามารถติดตั้งโมดูลภายในภายในแชสซีได้หรือไม่?

ใช่. ร่องยึดภายในสามารถใช้สำหรับการติดตั้ง PCB โมดูลอิเล็กทรอนิกส์ วงเล็บ และส่วนประกอบโครงสร้างอื่นๆ

คำถามที่ 5 แผงด้านหน้าและด้านหลังสามารถปรับแต่งได้หรือไม่?

ใช่. แผงสามารถกลึง CNC ตามอินเทอร์เฟซ ปุ่ม ไฟแสดง รูยึด และช่องเปิดอื่นๆ ที่ต้องการ

คำถามที่ 6 โครงอลูมิเนียมช่วยกระจายความร้อนหรือไม่?

โครงสร้างการอัดขึ้นรูปอะลูมิเนียมเป็นช่องทางการกระจายความร้อน สำหรับข้อกำหนดด้านความร้อนเฉพาะ การออกแบบควรได้รับการประเมินตามกำลังของส่วนประกอบและโครงร่างภายใน

คำถามที่ 7 สามารถปรับแต่งสีแชสซีได้หรือไม่?

ใช่. พื้นผิวและสีสามารถปรับแต่งได้ตามความต้องการของผลิตภัณฑ์

คำถามที่ 8 คุณมีความสามารถในการตัดเฉือน CNC อะไรบ้าง?

Boyuan ส่วนใหญ่ให้บริการเครื่องจักรกลซีเอ็นซี 3 แกนสำหรับโครงเครื่องมืออะลูมิเนียมและส่วนประกอบที่เกี่ยวข้อง
