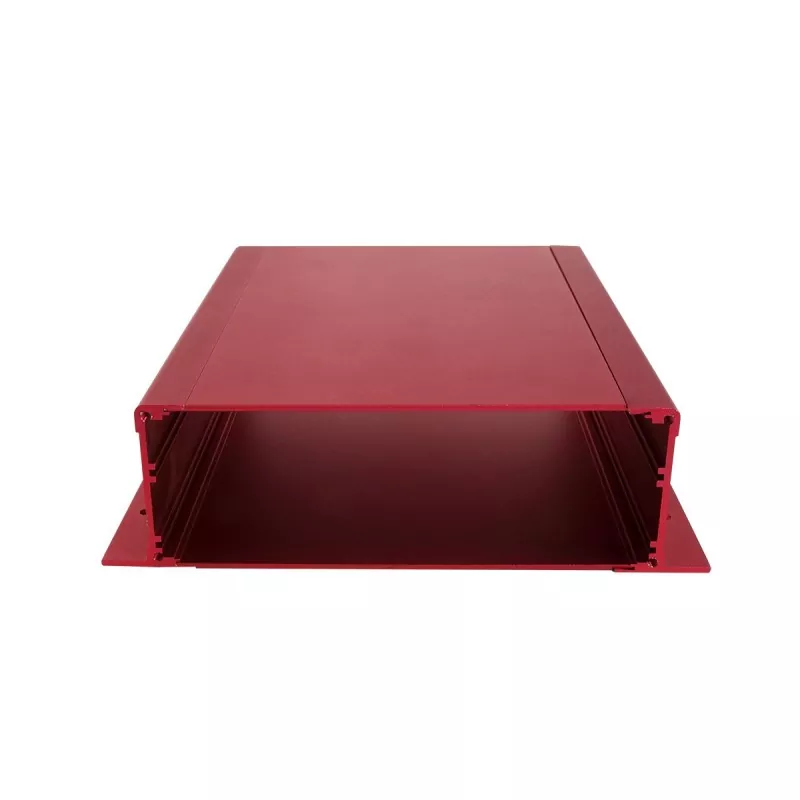

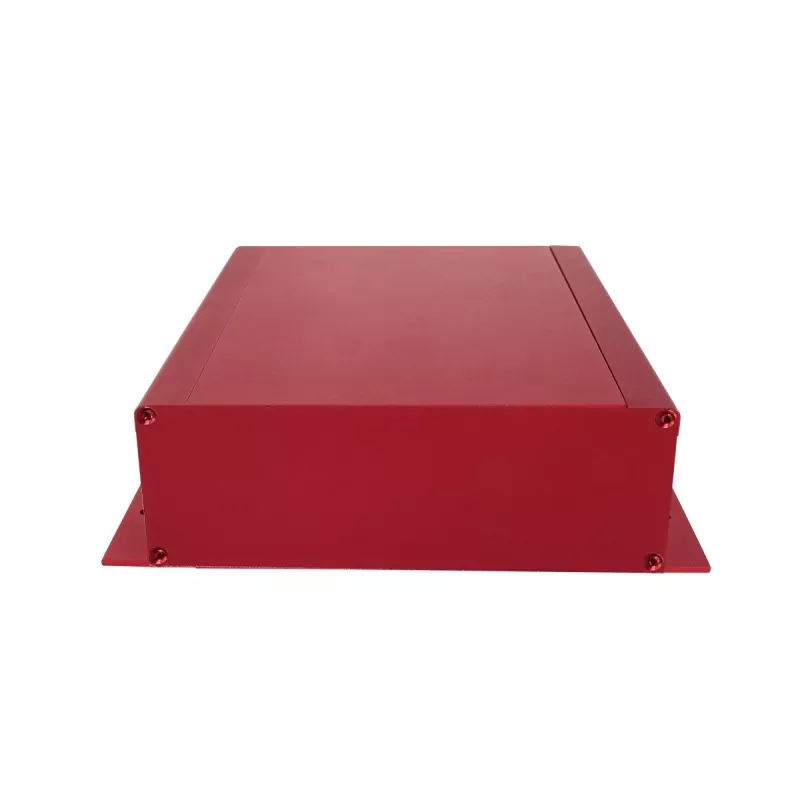

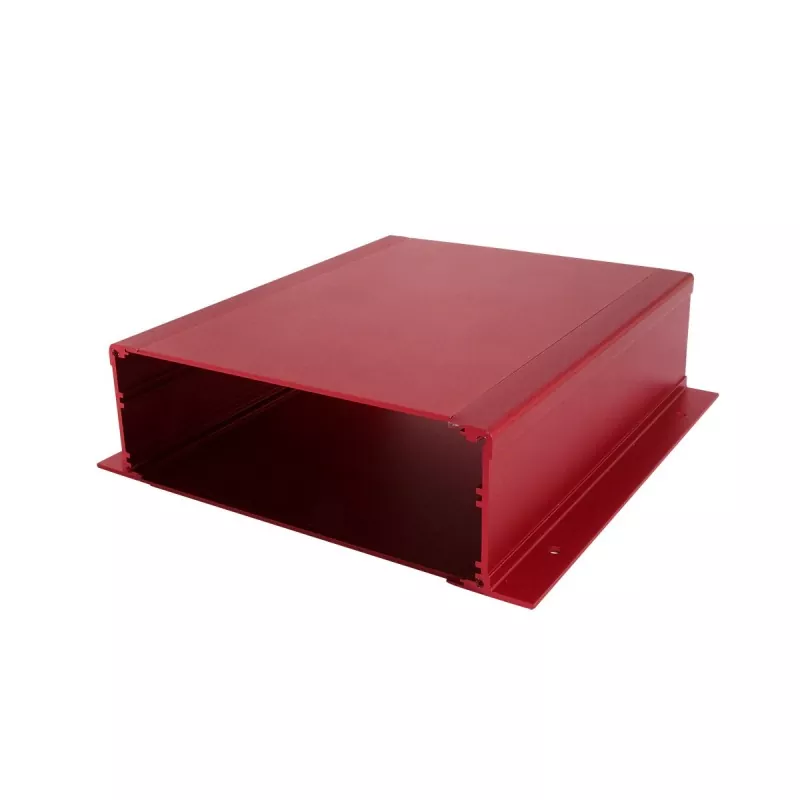

โครงอะลูมิเนียมอัดขึ้นรูปเดสก์ท็อปขนาด 52 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์

แชสซีอะลูมิเนียมอัดขึ้นรูปเดสก์ท็อปขนาด 52 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์ใช้โครงสร้างโปรไฟล์อะลูมิเนียม ความสูงของแชสซีถูกกำหนดไว้ที่ 52 มม. และสามารถปรับแต่งความยาวและความกว้างได้ตามขนาด PCB โครงร่างส่วนประกอบภายใน และขนาดอุปกรณ์โดยรวม

เมื่อเปรียบเทียบกับแชสซีแบบ low-profile เช่น 30 มม., 34.9 มม. และ 35 มม. ความสูง 52 มม. ให้พื้นที่ติดตั้งภายในที่กว้างขวางกว่า ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์เดสก์ท็อปที่ต้องการรองรับส่วนประกอบอิเล็กทรอนิกส์ อินเทอร์เฟซ โมดูลจ่ายไฟ หรือชิ้นส่วนโครงสร้างภายในมากขึ้น

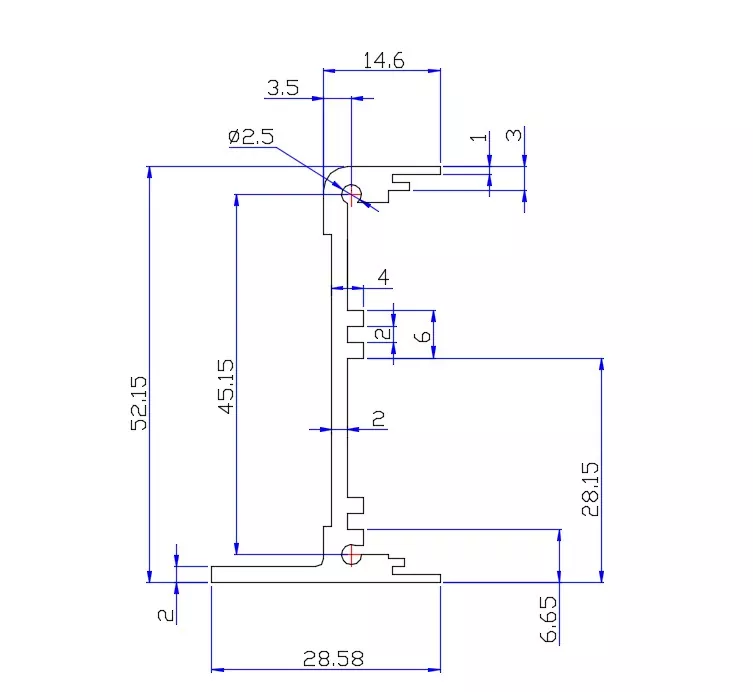

โครงสร้างผลิตภัณฑ์

ข้อดีหลัก

1. ความสูงคงที่ 52 มม. ให้พื้นที่ภายในกว้างขวางยิ่งขึ้น

เมื่อเปรียบเทียบกับแชสซีแบบ low-profile ความสูง 52 มม. ให้พื้นที่ภายในในแนวตั้งมากกว่า

สำหรับอุปกรณ์ที่ต้องติดตั้งพร้อมกัน:

· PCB

· ส่วนประกอบอิเล็กทรอนิกส์

· ชุดอินเทอร์เฟซ

· โมดูลจ่ายไฟ

· วงเล็บภายใน

· สายเชื่อมต่อ

สามารถลดปัญหาเค้าโครงภายในที่เกิดจากข้อจำกัดด้านความสูงได้

ดังนั้นความสูงนี้จึงเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบตั้งโต๊ะที่ต้องการพื้นที่ภายในจำนวนหนึ่งมากกว่า

2. โครงสร้างเดสก์ท็อป เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบสแตนด์อโลน

ความสูง 52 มม. เหมาะสำหรับสร้างอุปกรณ์อิเล็กทรอนิกส์ที่มีพื้นที่ภายในจำนวนหนึ่งซึ่งจำเป็นต้องวางและใช้งานอย่างอิสระ

เมื่อเปรียบเทียบกับแชสซีขนาด 42.5 มม. ที่ต้องฝังอยู่ภายในอุปกรณ์ ผลิตภัณฑ์นี้มุ่งเน้นไปที่:

อุปกรณ์เดสก์ท็อป เครื่องมืออิเล็กทรอนิกส์ โมดูลทดสอบ อุปกรณ์ควบคุม และโมดูลอิเล็กทรอนิกส์แบบสแตนด์อโลน

3. ความยาวและความกว้างที่ปรับแต่งได้ตามขนาดอุปกรณ์

ความสูง 52 มม. ได้รับการแก้ไขแล้ว แต่สามารถปรับความยาวและความกว้างได้ตามผลิตภัณฑ์จริง

ขนาดสุดท้ายสามารถกำหนดร่วมกับ:

· ขนาด PCB

· เค้าโครงส่วนประกอบ

· จำนวนอินเทอร์เฟซ

· โมดูลจ่ายไฟ

· โครงสร้างการติดตั้งภายใน

· รอยเท้าเดสก์ท็อป

วิธีนี้จะหลีกเลี่ยงความไม่ตรงกันระหว่างขนาดแชสซีมาตรฐานและผลิตภัณฑ์อิเล็กทรอนิกส์จริง

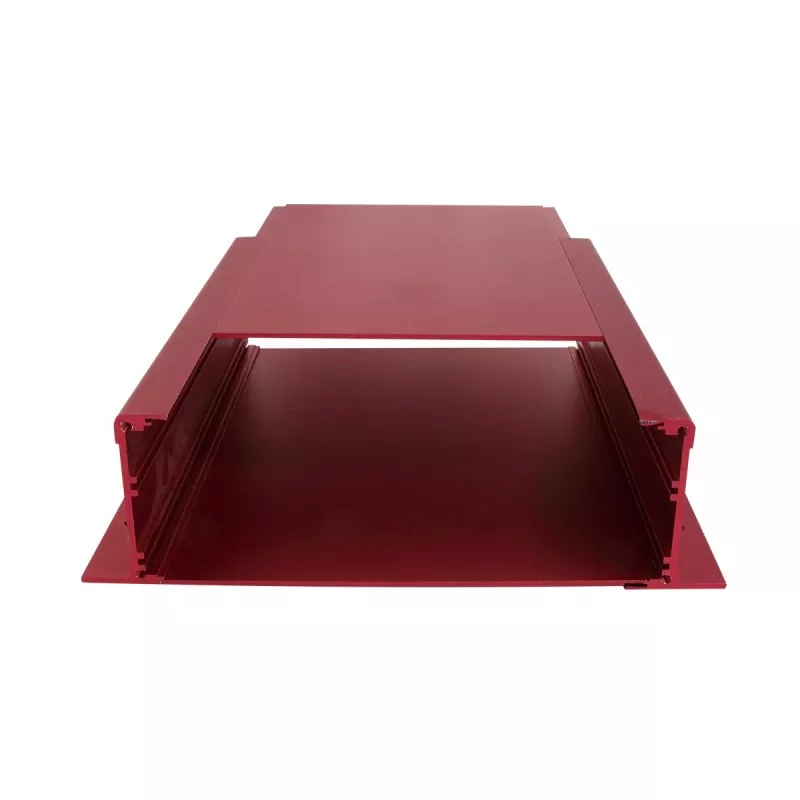

4. ช่องเสียบการ์ด PCB สำหรับการติดตั้งแผงวงจรที่สะดวก

ภายในแชสซีมีช่องเสียบการ์ด PCB ซึ่งสามารถใช้สำหรับการวางตำแหน่งและการติดตั้งแผงวงจร

สำหรับอุปกรณ์อิเล็กทรอนิกส์แบบเดสก์ท็อป สามารถวาง PCB ตามแนวโครงสร้างภายในของแชสซีได้ โดยเว้นพื้นที่สำหรับติดตั้งสำหรับส่วนประกอบภายในอื่นๆ

5. ร่องยึดภายในรองรับเค้าโครงหลายองค์ประกอบ

ความสูง 52 มม. ให้พื้นที่แนวตั้งที่มากขึ้น และเมื่อรวมกับร่องยึดภายใน ทำให้สามารถติดตั้งโมดูลอิเล็กทรอนิกส์และชิ้นส่วนโครงสร้างต่างๆ ตามโครงสร้างของผลิตภัณฑ์ได้

สำหรับอุปกรณ์ที่มีส่วนประกอบภายในมากกว่า ตำแหน่งของ PCB, แหล่งจ่ายไฟ, อินเทอร์เฟซ และส่วนประกอบอื่นๆ สามารถวางแผนได้อย่างยืดหยุ่นมากขึ้น

6. โครงสร้างโปรไฟล์อลูมิเนียมรองรับความสมดุลและการกระจายความร้อน

ตัวโครงอะลูมิเนียมโปรไฟล์สามารถให้การสนับสนุนโครงสร้างที่มั่นคง ในขณะที่ใช้การนำความร้อนของอะลูมิเนียมเพื่อช่วยให้อุปกรณ์กระจายความร้อน

สำหรับข้อกำหนดการกระจายความร้อนที่เฉพาะเจาะจง จะต้องพิจารณาร่วมกับกำลังของชิ้นส่วนอิเล็กทรอนิกส์ โครงสร้างภายใน และการออกแบบระบายความร้อนจริง

7. แผงด้านหน้าและด้านหลังสามารถกลึง CNC ตามฟังก์ชันได้

แผงด้านหน้าและด้านหลังสามารถกลึงตามแบบผลิตภัณฑ์จริง ได้แก่ :

· ช่องเชื่อมต่อระบบจ่ายไฟ

· ช่องเชื่อมต่อ USB

· ช่องเชื่อมต่อการสื่อสาร

· ช่องไฟสัญญาณ

· รูกระดุม

· รูยึด

· รูรูปทรงพิเศษอื่นๆ

เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์เดสก์ท็อปที่ต้องการอินเทอร์เฟซภายนอกหลายอัน

ข้อมูลจำเพาะทางเทคนิค

สาขาที่เกี่ยวข้อง

แนะนำให้ใช้รุ่นนี้เพื่อเน้นเดสก์ท็อป อุปกรณ์ การทดสอบ และอุปกรณ์อิเล็กทรอนิกส์แบบสแตนด์อโลน โดยแยกความแตกต่างอย่างชัดเจนจากแอปพลิเคชันแบบฝังขนาด 42.5 มม. รุ่นก่อนๆ

1. อุปกรณ์อิเล็กทรอนิกส์ตั้งโต๊ะ

เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องวางแยกกันบนเดสก์ท็อป

ความสูง 52 มม. ช่วยให้มีพื้นที่ภายในค่อนข้างเพียงพอ ในขณะที่ความยาวและความกว้างที่กำหนดเองสามารถปรับได้ตามฟังก์ชันของอุปกรณ์และขนาด PCB

2. อุปกรณ์ทดสอบและวัดขนาดเล็ก

เหมาะสำหรับอุปกรณ์ทดสอบขนาดเล็กบางตัวที่ต้องติดตั้ง PCB, อินเทอร์เฟซ, พาวเวอร์ซัพพลาย และโมดูลอิเล็กทรอนิกส์ภายใน

แผงด้านหน้าและด้านหลังสามารถกลึงตามอินเทอร์เฟซการทดสอบ อินเทอร์เฟซการสื่อสาร และอินเทอร์เฟซกำลังไฟ

3. อุปกรณ์การประมวลผลและการรับข้อมูล

สำหรับอุปกรณ์ที่ต้องการรวม PCB, อินเทอร์เฟซข้อมูล, โมดูลพลังงาน และโมดูลการสื่อสาร ความสูง 52 มม. ช่วยให้พื้นที่เค้าโครงภายในมีความยืดหยุ่นมากขึ้น

4. โมดูลควบคุมและการทำงาน

เหมาะสำหรับโมดูลควบคุม อุปกรณ์ควบคุมอิเล็กทรอนิกส์ และอุปกรณ์ปฏิบัติการบางประเภทที่ต้องการโครงสร้างแชสซีที่เป็นอิสระ

แผงต่างๆ สามารถกลึง CNC ตามตำแหน่งของปุ่ม ไฟแสดงสถานะ และอินเทอร์เฟซ

5. อุปกรณ์สื่อสารและอินเทอร์เฟซ

เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์เดสก์ท็อปที่ต้องติดตั้งอินเทอร์เฟซการสื่อสาร ตัวเชื่อมต่อ หรืออินเทอร์เฟซข้อมูลหลายรายการ

ความยาวและความกว้างของแชสซีสามารถปรับได้ตามจำนวนอินเทอร์เฟซและโครงร่าง PCB

รายการที่ปรับแต่งได้

การแสดงเวิร์คช็อป

ความสามารถในการตัดเฉือน CNC แบบ 3 แกน

ปัจจุบัน Boyuan Hardware ใช้เครื่องจักร CNC แบบ 3 แกนเป็นหลัก และสามารถทำการตัดเฉือนแชสซีโปรไฟล์อลูมิเนียม 52 มม. และแผงตามแบบผลิตภัณฑ์ในภายหลังได้

แปรรูปได้:

· ช่องเปิด CNC

· การเจาะ

· แตะ

· รูยึด

· รูเชื่อมต่อ

· แผงรูรูปทรงพิเศษ

· รูเจาะ/คว้านรูซิงค์

· โลโก้และการทำเครื่องหมาย

· การตัดเฉือนโครงสร้างอื่นๆ

เนื้อหาการตัดเฉือนเฉพาะถูกกำหนดตามแบบผลิตภัณฑ์และข้อกำหนดทางโครงสร้าง

การตรวจสอบคุณภาพ

ตามความต้องการของผลิตภัณฑ์ สามารถดำเนินการดังต่อไปนี้:

· การตรวจสอบลักษณะโปรไฟล์

· การตรวจสอบมิติความยาว

· การตรวจสอบมิติการตัดเฉือน CNC

· การตรวจสอบตำแหน่งรู

· การตรวจสอบเกลียว

· การตรวจสอบขนาดแผงและรูปลักษณ์

· การตรวจสอบลักษณะการรักษาพื้นผิว

· การตรวจสอบการประกอบ

· การตรวจสอบลักษณะผลิตภัณฑ์สำเร็จรูป

สำหรับผลิตภัณฑ์ที่มีข้อกำหนดความคลาดเคลื่อนของมิติที่ชัดเจน การตรวจสอบสามารถดำเนินการตามแบบของลูกค้าและข้อกำหนดทางเทคนิค

คำถามที่พบบ่อย

ไตรมาสที่ 1 ความสูงของแชสซีนี้คงที่หรือไม่?

ใช่. ความสูงของรุ่นนี้กำหนดไว้ที่ 52 มม. ในขณะที่สามารถปรับแต่งความยาวและความกว้างได้

ไตรมาสที่ 2 แชสซีสามารถใช้เป็นแชสซีอุปกรณ์อิเล็กทรอนิกส์เดสก์ท็อปได้หรือไม่

ใช่. ความสูง 52 มม. ช่วยเพิ่มพื้นที่ภายในสำหรับ PCB ชิ้นส่วนอิเล็กทรอนิกส์ อินเทอร์เฟซ และโครงสร้างการติดตั้งภายใน ทำให้เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบตั้งโต๊ะขนาดกะทัดรัด

ไตรมาสที่ 3 ฉันสามารถปรับแต่งความยาวและความกว้างได้หรือไม่?

ใช่. ความยาวและความกว้างสามารถปรับแต่งได้ตามขนาด PCB ส่วนประกอบภายใน และข้อกำหนดอุปกรณ์โดยรวม

ไตรมาสที่ 4 โครงอะลูมิเนียมอัดขึ้นรูปเดสก์ท็อปขนาด 52 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์มีช่องเสียบ PCB หรือไม่

ใช่. โครงสร้างการอัดขึ้นรูปอะลูมิเนียมประกอบด้วยสล็อต PCB ภายในสำหรับการวางตำแหน่งและการติดตั้ง PCB

คำถามที่ 5 แผงด้านหน้าและด้านหลังสามารถปรับแต่งได้หรือไม่?

ใช่. แผงสามารถกลึง CNC ได้ตามข้อกำหนดของอินเทอร์เฟซ การติดตั้ง ไฟแสดง และปุ่ม

คำถามที่ 6 สามารถเพิ่มรูยึดและรูเกลียวได้หรือไม่?

ใช่. สามารถเจาะรูยึด รูเจาะ และรูเกลียวได้ตามแบบของผลิตภัณฑ์

คำถามที่ 7 โครงอลูมิเนียมช่วยกระจายความร้อนหรือไม่?

โครงสร้างการอัดขึ้นรูปอะลูมิเนียมเป็นช่องทางการกระจายความร้อน สำหรับข้อกำหนดด้านความร้อนเฉพาะ การออกแบบควรพิจารณาตามกำลังของส่วนประกอบและโครงร่างภายใน

คำถามที่ 8 สามารถปรับแต่งสีได้หรือไม่?

ใช่. พื้นผิวและสีสามารถปรับแต่งได้ตามความต้องการของผลิตภัณฑ์
