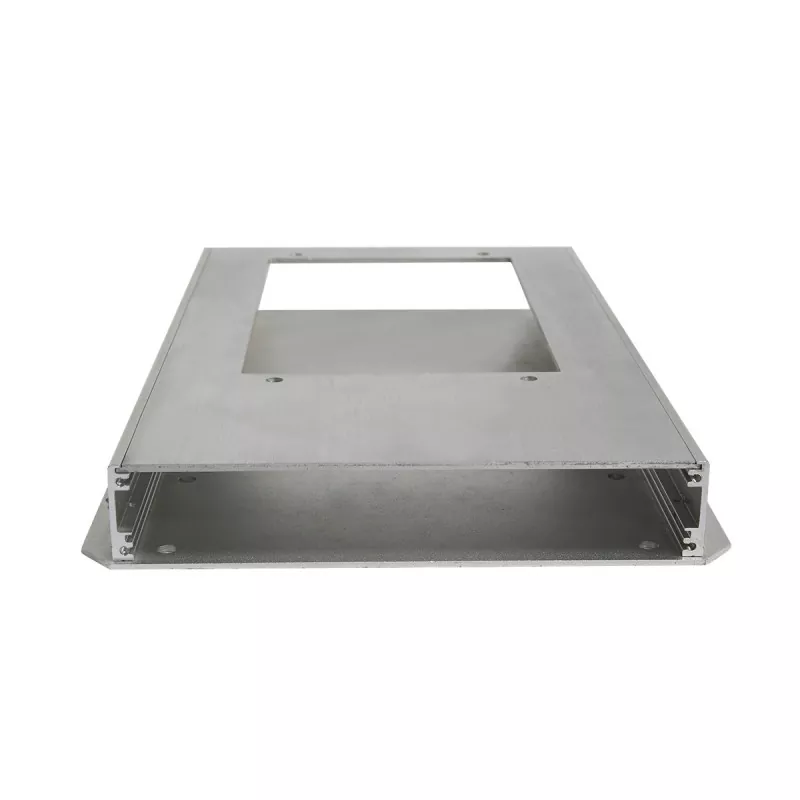

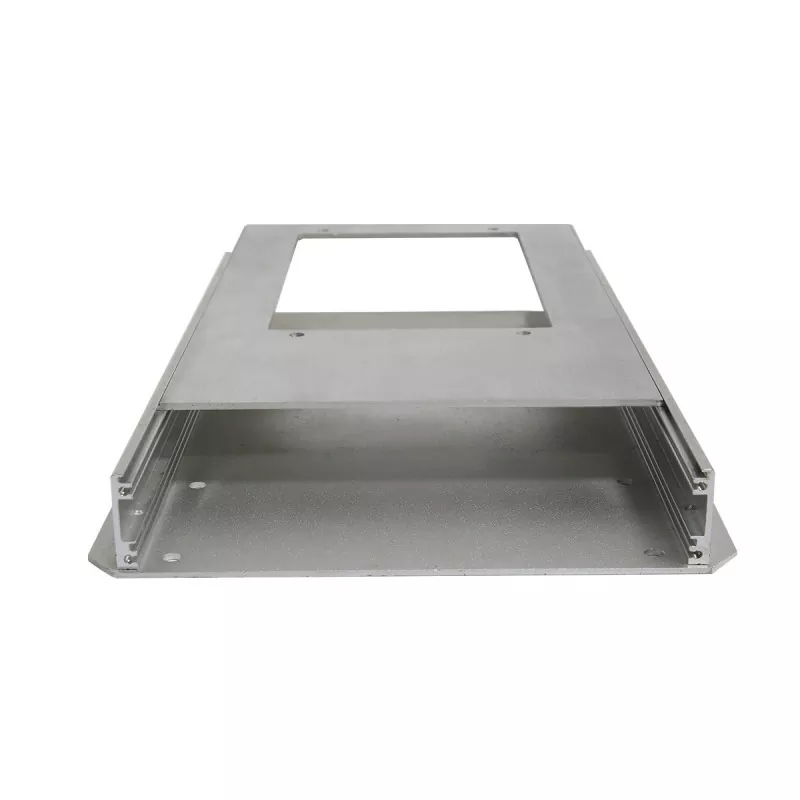

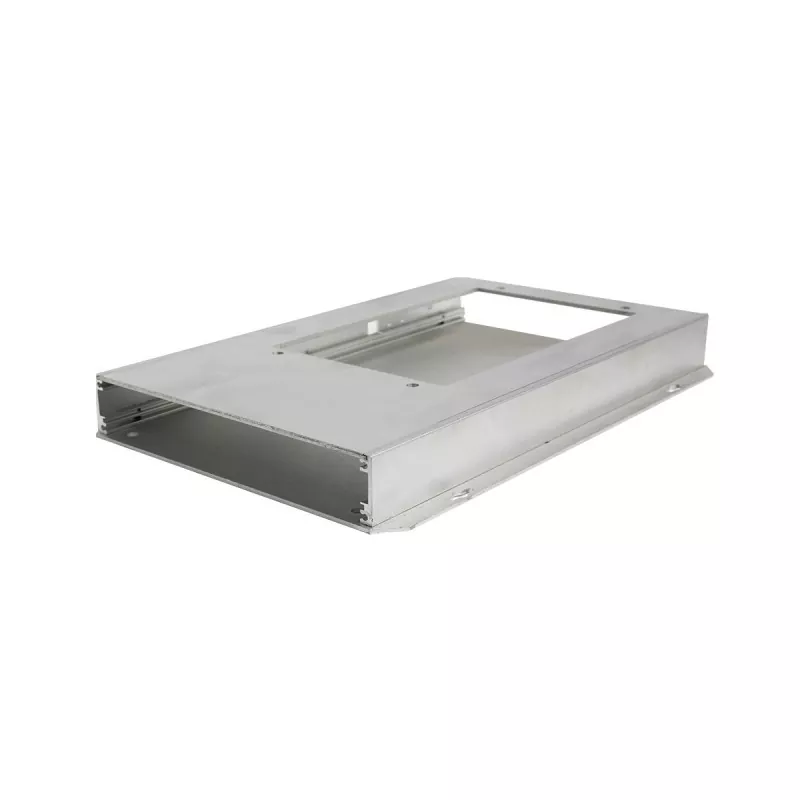

โครงอะลูมิเนียมอัดขึ้นรูปบางเฉียบ 30 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์

โครงอะลูมิเนียมอัดขึ้นรูปบางเฉียบ 30 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์เป็นโครงอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดที่ออกแบบด้วยโครงสร้างโปรไฟล์อะลูมิเนียม ความสูงหน้าตัดของแชสซีได้รับการแก้ไขที่ 30 มม. ในขณะที่ความยาวและความกว้างสามารถปรับแต่งได้ตามโครงสร้างอุปกรณ์และข้อกำหนดในการติดตั้ง

แตกต่างจากแชสซีมาตรฐานที่มีความยาว ความกว้าง และความสูงคงที่ ผลิตภัณฑ์นี้ใช้หน้าตัดโปรไฟล์อะลูมิเนียมที่มีความสูงคงที่ ด้วยการปรับความยาวโปรไฟล์และความกว้างของแชสซีโดยรวม ทำให้สามารถปรับให้เข้ากับ PCB โมดูลวงจร และส่วนประกอบอิเล็กทรอนิกส์ที่มีขนาดแตกต่างกันได้

ภายในแชสซีมีช่องเสียบการ์ดและร่องสำหรับติดตั้ง ซึ่งสามารถใช้สำหรับวางตำแหน่งและการติดตั้ง PCB และชิ้นส่วนโครงสร้างภายใน โครงสร้างอลูมิเนียมโปรไฟล์ยังมีความสามารถในการกระจายความร้อน และพื้นที่กระจายความร้อนสามารถออกแบบได้ตามความต้องการของอุปกรณ์จริง

โครงสร้างผลิตภัณฑ์

โครงสร้างโฟกัสของแชสซีขนาด 30 มม. นี้ไม่ใช่ขนาดความยาว x ความกว้าง x สูงคงที่ แต่เป็น:

ความสูงคงที่ 30 มม. + ความยาวที่ปรับแต่งได้ + ความกว้างที่ปรับแต่งได้

โครงสร้างพื้นฐานประกอบด้วย:

• โครงตัวถังอะลูมิเนียมโปรไฟล์
• แผงด้านหน้า
• แผงด้านหลัง
• ช่องเสียบการ์ด PCB ภายใน
• ร่องติดตั้งภายใน
• โครงสร้างการกระจายความร้อน
• สกรูยึดแผง

โครงสร้างนี้สามารถปรับความยาวและความกว้างของแชสซีได้ตามความต้องการพื้นที่ภายในของอุปกรณ์ ในขณะที่ยังคงความสูงต่ำไว้ที่ 30 มม.

แผนภาพลอจิกโครงสร้าง

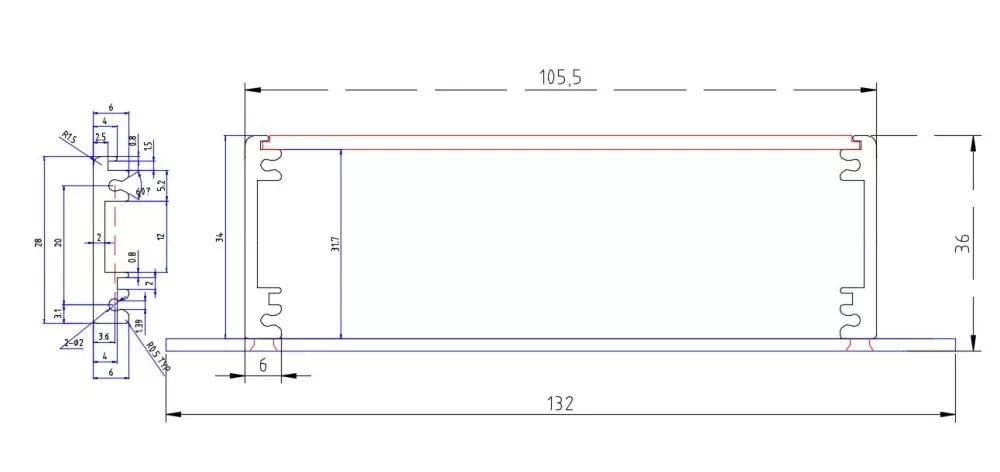

โปรไฟล์อลูมิเนียมความสูงคงที่ 30 มม

↓

กำหนดความยาวและความกว้างตามความต้องการของอุปกรณ์

↓

ใช้ช่องเสียบการ์ดภายในเพื่อยึด PCB

↓

ใช้ร่องยึดเพื่อยึดโครงสร้างภายใน

↓

เครื่อง CNC ที่แผงด้านหน้าและด้านหลังตามความต้องการของอินเทอร์เฟซ

↓

ขันสกรูยึดแผงด้านหน้าและด้านหลัง

ข้อดีหลัก

1. ความสูงบางเฉียบ 30 มม. เหมาะสำหรับอุปกรณ์ที่มีพื้นที่จำกัด

ความสูงของแชสซีคงที่ที่ 30 มม. เมื่อเปรียบเทียบกับแชสซีอิเล็กทรอนิกส์ที่สูงกว่า ก็สามารถลดพื้นที่แนวตั้งที่อุปกรณ์โดยรวมครอบครองได้

เหมาะสำหรับติดตั้งในพื้นที่จำกัด:

• อุปกรณ์อิเล็กทรอนิกส์ขนาดเล็ก
• โมดูลอิเล็กทรอนิกส์แบบฝัง
• โมดูลควบคุม
• โมดูลการเก็บข้อมูล
• โมดูลการสื่อสาร
• อุปกรณ์อิเล็กทรอนิกส์ PCB

หากอุปกรณ์มีข้อจำกัดความสูงโดยรวมอย่างชัดเจน โครงสร้าง 30 มม. จะทำให้โปรไฟล์มีขนาดกะทัดรัดที่สุดเท่าที่จะเป็นไปได้ ในขณะเดียวกันก็ตอบสนองความต้องการในการติดตั้งชิ้นส่วนอิเล็กทรอนิกส์ภายในด้วย

2. ความยาวและความกว้างปรับแต่งได้ตามความต้องการของอุปกรณ์

คุณสมบัติที่ใหญ่ที่สุดอย่างหนึ่งของผลิตภัณฑ์นี้คือความยาวและความกว้างไม่ใช่ขนาดคงที่

ลูกค้าสามารถกำหนดความยาวและความกว้างของแชสซีที่ต้องการได้ตาม:

• ขนาด PCB
• เค้าโครงส่วนประกอบอิเล็กทรอนิกส์
• จำนวนอินเทอร์เฟซ
• พื้นที่ติดตั้งภายใน
• ตำแหน่งการติดตั้งอุปกรณ์
• ขีดจำกัดมิติภายนอก

ดังนั้นโครงอะลูมิเนียมโปรไฟล์ความสูง 30 มม. แบบเดียวกันจึงสามารถสร้างโครงสร้างผลิตภัณฑ์ที่มีความยาวและความกว้างต่างกันได้

เหมาะอย่างยิ่งสำหรับโครงการ OEM/ODM ที่ต้องการการออกแบบแชสซีโดยใช้ PCB หรือโมดูลอิเล็กทรอนิกส์

3. ช่องเสียบการ์ดในตัวสำหรับการติดตั้ง PCB ที่สะดวก

ภายในแชสซีมีช่องเสียบการ์ดซึ่งใช้สำหรับวางตำแหน่งและติดตั้งบอร์ด PCB ตามโครงสร้างจริง

เมื่อเปรียบเทียบกับโครงสร้างที่ต้องอาศัยฉากยึดอิสระทั้งหมดในการยึด PCB ช่องเสียบการ์ดภายในโปรไฟล์สามารถช่วยลดโครงสร้างการยึดเพิ่มเติมบางส่วน ทำให้โครงสร้างภายในของแชสซีมีขนาดกะทัดรัดมากขึ้น

สำหรับแชสซีที่มีความสูงต่ำ เช่น 30 มม. การใช้พื้นที่ภายในอย่างสมเหตุสมผลเป็นสิ่งสำคัญอย่างยิ่ง

4. ร่องยึดภายในรองรับการออกแบบโครงสร้างแบบโมดูลาร์

นอกจากช่องเสียบการ์ด PCB แล้ว ตัวเครื่องยังมีร่องสำหรับติดตั้ง ซึ่งสามารถใช้สำหรับติดตั้งและจัดตำแหน่งชิ้นส่วนโครงสร้างภายในได้

ตามการออกแบบผลิตภัณฑ์ที่เฉพาะเจาะจง เค้าโครงโดยรวมสามารถดำเนินการได้ดังนี้:

PCB → โมดูลภายใน → โครงสร้างการติดตั้ง → แผงด้านหน้าและด้านหลัง

ดังนั้นลูกค้าจึงไม่จำเป็นต้องเลือกผลิตภัณฑ์ตามขนาดภายนอกของแชสซีเพียงอย่างเดียว แต่สามารถออกแบบแชสซีตามโครงสร้างภายในจริงได้

5. โครงสร้างโปรไฟล์อลูมิเนียมสมดุลโครงสร้างและข้อกำหนดการกระจายความร้อน

นอกจากทำหน้าที่เป็นตัวถังแล้ว โครงสร้างโปรไฟล์อลูมิเนียมยังสามารถออกแบบเพื่อระบายความร้อนร่วมกับลักษณะโครงสร้างของโปรไฟล์ได้อีกด้วย

สำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่มีการสร้างความร้อนภายในจำนวนหนึ่ง การวางแผนสามารถดำเนินการได้ตามความต้องการของผลิตภัณฑ์จริง:

• พื้นที่กระจายความร้อน
• โครงสร้างการระบายอากาศ
• ตำแหน่งการติดตั้งส่วนประกอบ
• เส้นทางการกระจายความร้อน

ควรสังเกตว่าผลการกระจายความร้อนที่เกิดขึ้นจริงนั้นขึ้นอยู่กับการสร้างความร้อนของอุปกรณ์ โครงร่างส่วนประกอบ โครงสร้างโปรไฟล์ และการออกแบบการกระจายความร้อนเฉพาะ และประสิทธิภาพการระบายความร้อนขั้นสุดท้ายไม่สามารถตัดสินได้จากวัสดุแชสซีเพียงอย่างเดียว

6. แผงด้านหน้าและด้านหลังสามารถกลึงได้ตามฟังก์ชั่นของอุปกรณ์

แผงด้านหน้าและด้านหลังยึดด้วยสกรูและสามารถตัดเฉือนได้อย่างอิสระตามอินเทอร์เฟซของอุปกรณ์จริงและข้อกำหนดในการใช้งาน

สามารถกลึงตามแบบ:

• รูอินเตอร์เฟซ USB
• รูเชื่อมต่อพลังงาน
• ช่องเชื่อมต่อการสื่อสาร
• รูกระดุม
• รูไฟแสดงสถานะ
• พื้นที่แสดงผล
• รูยึด
• รูระบายอากาศ
• ช่องเปิดรูปทรงพิเศษอื่นๆ

ช่วยให้ตัวโปรไฟล์อะลูมิเนียมขนาด 30 มม. เดียวกันสามารถปรับให้เข้ากับอุปกรณ์อิเล็กทรอนิกส์ต่างๆ ได้

ส่วนประกอบของผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

ผลิตภัณฑ์ที่ใช้งานได้และสาขาการใช้งาน

แชสซีอะลูมิเนียมอัดขึ้นรูปบาง 30 มม. สำหรับอุปกรณ์อิเล็กทรอนิกส์ไม่ได้จำกัดอยู่เพียงอุตสาหกรรมเดียว แต่เหมาะสำหรับการเลือกใช้งานโดยพิจารณาจากคุณสมบัติทางโครงสร้างมากกว่า: ความสูงต่ำ 30 มม. + ความยาวและความกว้างที่ปรับแต่งได้ + ช่องเสียบการ์ด PCB + ร่องสำหรับยึด

1. อุปกรณ์อิเล็กทรอนิกส์ฝังตัว

เหมาะสำหรับโมดูลอิเล็กทรอนิกส์บางประเภทที่ต้องติดตั้งภายในอุปกรณ์ ตู้ควบคุม หรือพื้นที่จำกัดอื่นๆ

ความสูงต่ำ 30 มม. สามารถช่วยลดพื้นที่แนวตั้งที่อุปกรณ์ครอบครองได้

2. โมดูลควบคุมขนาดเล็ก

สำหรับอุปกรณ์ควบคุมขนาดเล็กที่ส่วนใหญ่ประกอบด้วย PCB วงจรควบคุม และอินเทอร์เฟซภายใน ช่องเสียบการ์ดภายในและร่องยึดสามารถใช้สำหรับการติดตั้งโมดูลได้

3. โมดูลการรับข้อมูล

อุปกรณ์เก็บข้อมูลมักต้องใช้ PCB ตัวเชื่อมต่อ และอินเทอร์เฟซข้อมูล

ด้วยการปรับแต่งความยาวและความกว้างของแชสซี ทำให้สามารถวางแผนพื้นที่ภายในตามขนาด PCB จริง และแผงด้านหน้าและด้านหลังสามารถกลึงตามตำแหน่งอินเทอร์เฟซได้

4. โมดูลการสื่อสารและอินเทอร์เฟซ

สำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่จำเป็นต้องติดตั้งอินเทอร์เฟซการสื่อสาร ตัวเชื่อมต่อ หรืออินเทอร์เฟซการควบคุม แผงด้านหน้าและด้านหลังสามารถตัดเฉือนตามเค้าโครงอินเทอร์เฟซจริงได้

5. IoT และอุปกรณ์อิเล็กทรอนิกส์แบบฝัง

IoT และอุปกรณ์ฝังตัวบางตัวไวต่อปริมาณผลิตภัณฑ์ และจำเป็นต้องติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์ให้เสร็จสมบูรณ์ในพื้นที่ที่ค่อนข้างเล็ก

ความสูงคงที่ 30 มม. สามารถใช้สำหรับการออกแบบแชสซีของอุปกรณ์อิเล็กทรอนิกส์ที่มีความสูงต่ำดังกล่าว

เครื่องจักรกลซีเอ็นซีแบบกำหนดเอง 3 แกน

ปัจจุบัน Boyuan Hardware ใช้เครื่องจักร CNC แบบ 3 แกนเป็นหลักสำหรับโครงอะลูมิเนียมและชิ้นส่วนโครงสร้างที่เกี่ยวข้อง

ตามแบบผลิตภัณฑ์ สามารถทำได้ดังต่อไปนี้:

• เปิด
• การเจาะ
• การแตะ
• การเจาะรูยึด
• การกลึงรูอินเทอร์เฟซ
• การตัดเฉือนแผง
• การกลึงร่องโครงสร้าง
• การตัดเฉือนโครงสร้าง 2D/3D อื่นๆ

แผงด้านหน้าและด้านหลังสามารถกลึงตามรูปแบบอินเทอร์เฟซของอุปกรณ์ต่างๆ ได้ ทำให้ตัวเครื่องโปรไฟล์อะลูมิเนียมเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ ได้

การตรวจสอบคุณภาพ

สำหรับโครงอะลูมิเนียมโปรไฟล์แบบกำหนดเอง สามารถตรวจสอบรายการต่อไปนี้ตามแบบผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อ:

การตรวจสอบมิติ

ยืนยันความยาว ความกว้าง และขนาดโครงสร้างที่สำคัญของแชสซี

การตรวจสอบเครื่องจักร CNC

ตรวจสอบรูเชื่อมต่อ รูยึด รูเกลียว และตำแหน่งการตัดเฉือนอื่นๆ

การตรวจสอบการติดตั้ง PCB

ยืนยันความพอดีระหว่าง PCB และช่องเสียบการ์ดภายใน

การตรวจสอบการประกอบแผง

ยืนยันการประกอบแผงด้านหน้าและด้านหลังด้วยตัวถัง

การตรวจสอบการรักษาพื้นผิว

ตรวจสอบผลและลักษณะการรักษาพื้นผิวของผลิตภัณฑ์

การตรวจสอบการประกอบผลิตภัณฑ์สำเร็จรูป

ตรวจสอบว่าชิ้นส่วนโครงสร้างทั้งหมดของแชสซีพอดีเหมาะสมหรือไม่หลังการติดตั้ง

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

คำถามที่ 1: ความยาวและความกว้างของโครงอะลูมิเนียมโปรไฟล์ 30 มม. นี้สามารถปรับแต่งได้หรือไม่

ใช่. ความสูงของผลิตภัณฑ์นี้ได้รับการแก้ไขที่ 30 มม. และสามารถปรับแต่งความยาวและความกว้างได้ตามขนาดอุปกรณ์ ข้อมูลจำเพาะของ PCB และข้อกำหนดโครงสร้างภายใน

Q2: 30 มม. เป็นความสูงคงที่ของแชสซีหรือไม่

ใช่. 30 มม. เป็นข้อกำหนดความสูงคงที่ของหน้าตัดโปรไฟล์อะลูมิเนียมซีรีส์นี้ ความยาวและความกว้างเฉพาะถูกกำหนดตามความต้องการของผลิตภัณฑ์

คำถามที่ 3: สามารถติดตั้ง PCB ภายในแชสซีได้หรือไม่

ใช่. ภายในผลิตภัณฑ์มีช่องเสียบการ์ดซึ่งสามารถใช้สำหรับการวางตำแหน่ง PCB และการติดตั้งตามโครงสร้างจริง ขนาด PCB และวิธีการติดตั้งเฉพาะต้องได้รับการยืนยันตามโครงสร้างของผลิตภัณฑ์

คำถามที่ 4: สามารถเจาะรูอินเทอร์เฟซในแชสซีได้หรือไม่

ใช่. แผงด้านหน้าและด้านหลังสามารถกลึงด้วยรูเชื่อมต่อ รูยึด รูกระดุม รูไฟแสดงสถานะ พื้นที่แสดงผล และช่องเปิดโครงสร้างอื่นๆ ตามแบบของผลิตภัณฑ์

Q5: แชสซีมีโครงสร้างการกระจายความร้อนหรือไม่?

ใช่. ผลิตภัณฑ์ใช้การออกแบบโปรไฟล์อลูมิเนียมพร้อมโครงสร้างการกระจายความร้อน และการออกแบบการกระจายความร้อนสามารถดำเนินการได้ตามการสร้างความร้อนจริงและข้อกำหนดทางโครงสร้างของอุปกรณ์
