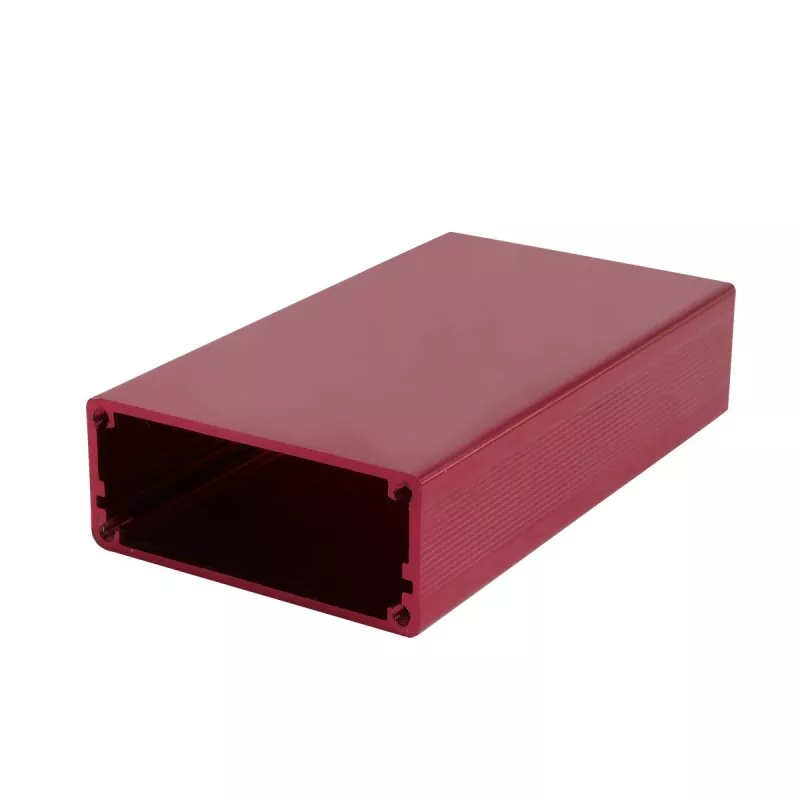

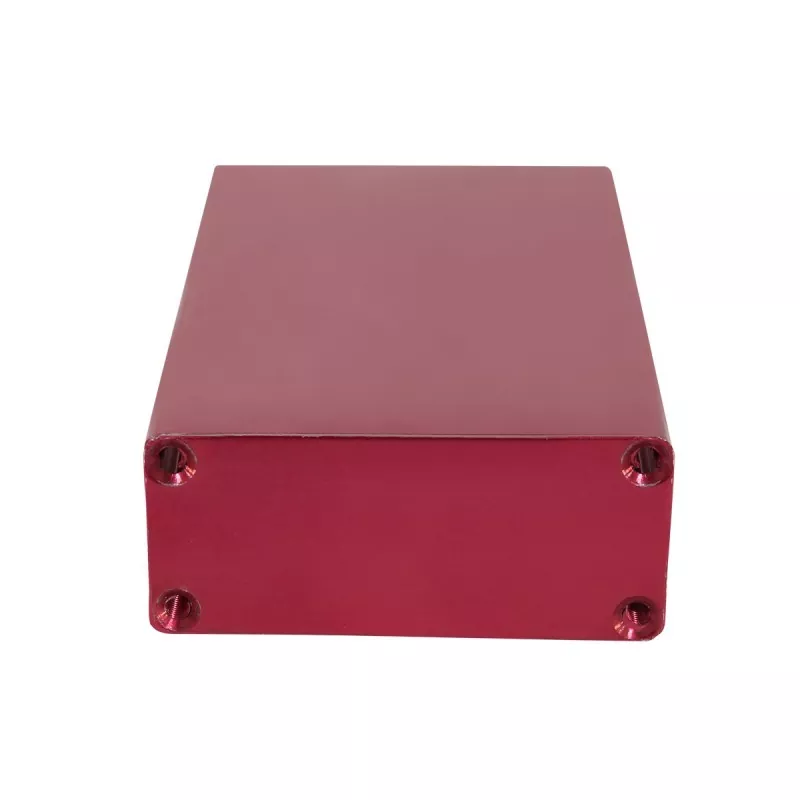

ตู้ใส่เครื่องมืออลูมิเนียมขนาด 57×24 มม. สำหรับอุปกรณ์วัด

กล่องใส่เครื่องมืออะลูมิเนียมขนาด 57×24 มม. สำหรับตัวอุปกรณ์ตรวจวัดถูกตัดตามความยาวที่ต้องการแล้วปิดท้ายด้วยเครื่องจักร CNC และกระบวนการที่เกี่ยวข้อง ช่องเสียบการ์ดภายในช่วยให้ PCB เลื่อนเข้าและยึดได้โดยไม่ต้องใช้สกรูเพิ่มเติม ทำให้มีความเร็วในการประกอบที่ประเภทตู้อื่นๆ ไม่สามารถรองรับได้

เมื่อเปรียบเทียบกับตัวเรือนพลาสติก ตัวเครื่องอะลูมิเนียมมีความแข็งแรงของโครงสร้างที่ดีกว่าและผิวเคลือบโลหะ และรองรับอินเทอร์เฟซที่กลึงด้วย CNC รูยึด รูเกลียว รูเสาอากาศ SMA และช่องกระจายความร้อน Boyuan Hardware ด้วยประสบการณ์มากกว่า 20 ปีและโรงงานขนาดประมาณ 10,000 ตารางเมตร ให้บริการด้านการตัด CNC การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ ซิลค์สกรีน การตรวจสอบ และการประกอบ

คุณสมบัติผลิตภัณฑ์

01 | ดีไซน์เพรียวบางและกว้าง 57×24 มม

ขนาดหน้าตัดกว้าง 57 มม. × 24 มม. สูงทำให้มีพื้นที่บรรจุภัณฑ์เพียงพอสำหรับอุปกรณ์อิเล็กทรอนิกส์

ความกว้าง 57 มม. กว้างกว่าข้อกำหนดทั่วไป 52-55 มม. รองรับเค้าโครง PCB ขนาดใหญ่ และรองรับโมดูลฟังก์ชันและการออกแบบอินเทอร์เฟซแบบเคียงข้างกันมากขึ้น ตอบสนองความต้องการเค้าโครงอินพุต/เอาท์พุตหลายช่องสัญญาณ ความสูง 24 มม. คงรูปลักษณ์ของอุปกรณ์ที่เพรียวบางในขณะที่ให้พื้นที่ในการติดตั้งส่วนประกอบที่กว้างขวาง รองรับหม้อแปลงขนาดเล็ก ตัวเก็บประจุด้วยไฟฟ้า (โดยทั่วไปสูง 18-22 มม.) รีเลย์ และส่วนประกอบที่มีความสูงปานกลาง รองรับความต้องการบูรณาการของระบบวงจรที่ค่อนข้างซับซ้อน

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

ตัวตู้ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้ โครงสร้างนี้เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการการพัฒนาซีรีส์

03 | เหมาะสำหรับการติดตั้ง PCB

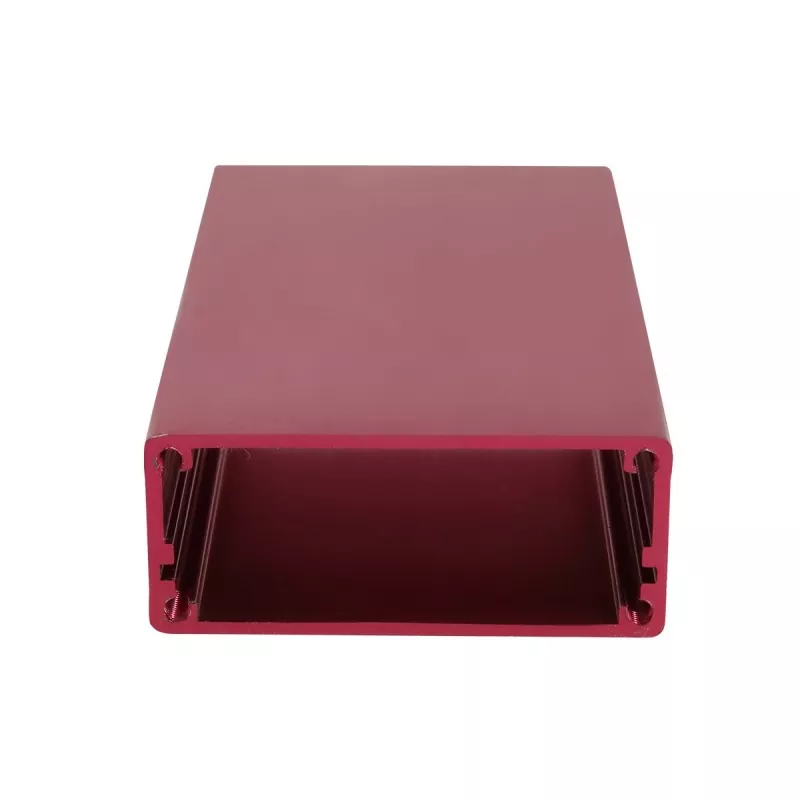

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถทำการกลึง CNC บนตู้อะลูมิเนียมขนาด 57×24 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเชื่อมต่ออินเทอร์เฟซ (USB, RJ45, ปลั๊กการบิน, อินเทอร์เฟซ BNC, อินเทอร์เฟซกำลังไฟ, อินเทอร์เฟซเสาอากาศ SMA ฯลฯ )
• รูสกรูและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• ช่องระบายความร้อนและรูระบายอากาศ
• การเปิดหน้าต่างหน้าจอ
• รูกระดุมและรูสวิตช์
• รูยึดและรูติดผนัง
• ร่องและขั้นบันได
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

57×24 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวของผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | ประสิทธิภาพการกระจายความร้อนอย่างมีประสิทธิภาพ

อลูมิเนียมอัลลอยด์มีค่าการนำความร้อนที่ดีเยี่ยม เมื่อรวมกับการออกแบบตัวเครื่องให้กว้าง 57 มม. จะช่วยให้ส่วนประกอบภายในกระจายความร้อนและยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

07 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะพิเศษของรูปลักษณ์ที่แตกต่างกัน ทำให้อุปกรณ์อิเล็กทรอนิกส์มีรูปลักษณ์ของผลิตภัณฑ์ที่ดูเป็นมืออาชีพมากขึ้น

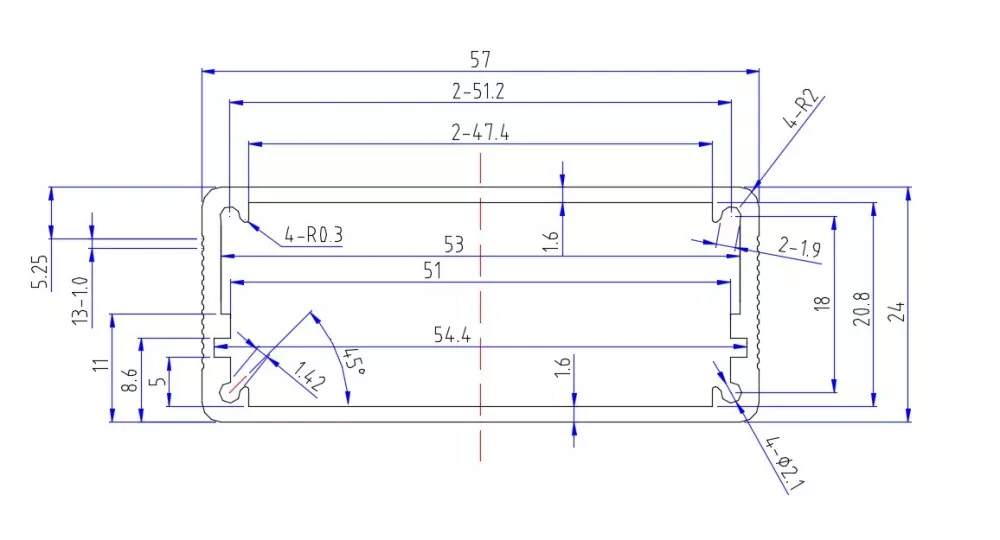

ข้อมูลจำเพาะทางเทคนิคของตู้อลูมิเนียมขนาด 57×24 มม

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

ตู้อลูมิเนียมขนาด 57×24 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

57×24 มม. เป็นของประเภทตู้อะลูมิเนียมบางเฉียบขนาดกว้าง — ความกว้าง 57 มม. รองรับ PCB ขนาดใหญ่ขึ้นและโมดูลฟังก์ชันแบบเคียงข้างกันมากขึ้น ความสูง 24 มม. คงรูปลักษณ์เพรียวบางในขณะที่ให้พื้นที่ภายในกว้างขวาง ข้อกำหนดนี้ใช้กันอย่างแพร่หลายในเครื่องมือและมาตรวัด การสื่อสารกำลัง วิศวกรรมรถไฟใต้ดิน อุปกรณ์ทางการแพทย์ ระบบเสียงประกาศสาธารณะ และอุตสาหกรรมอื่นๆ

1. เครื่องมือ มิเตอร์ และอุปกรณ์วัด

57×24 มม. เป็นโซลูชันบรรจุภัณฑ์ที่เหมาะสำหรับผลิตภัณฑ์เครื่องมือวัดและมิเตอร์:

• ระดับดิจิตอล/เครื่องวัดความเอียงแบบดิจิตอล
• กล่องเครื่องมือและมิเตอร์
• เครื่องมือเก็บข้อมูล
• ตู้เครื่องกำเนิดสัญญาณ
• เครื่องวิเคราะห์พลังงาน
• อุปกรณ์ทดสอบ
• เครื่องมือวัดที่แม่นยำ

เหตุใด 57×24 มม. จึงเหมาะสำหรับเครื่องมือและมิเตอร์ 57×24 มม. เป็นข้อกำหนดขนาดคลาสสิกสำหรับเครื่องมือวัด เช่น ระดับดิจิทัลและเครื่องวัดความเอียง — ระดับดิจิทัลจำนวนมากในตลาด (เช่น LXR-T600/T800/T1000/T1200) ใช้กรอบอลูมิเนียมอัลลอยด์ 57×24 มม. ความกว้าง 57 มม. รองรับหน้าจอ LCD ขนาดใหญ่และแผงวงจรการวัด ความสูง 24 มม. ให้ความหนาของด้ามจับที่สะดวกสบาย และตัวเครื่องอะลูมิเนียมอัลลอยด์ให้ความต้านทานแรงกระแทกและแรงบิดที่ดีเยี่ยม ช่วยให้มั่นใจในความแม่นยำในการวัด

2. GPS/GPRS และอุปกรณ์ติดตามตำแหน่ง

• กรอบโมดูล GPS/GPRS
• เครื่องติดตามยานพาหนะ GPS
• อุปกรณ์ระบุตำแหน่งและติดตามสินทรัพย์
• โมดูลกำหนดตำแหน่งกลางแจ้ง
• กล่องรวมสัญญาณอิเล็กทรอนิกส์ขนาดเล็ก

เหตุใด 57×24 มม. จึงเหมาะสำหรับเครื่องติดตาม GPS อุปกรณ์ติดตาม GPS จำเป็นต้องมีโครงร่าง PCB ที่กว้างขึ้นเพื่อรองรับโมดูล GPS โมดูลการสื่อสาร เสาอากาศ และแบตเตอรี่ ความกว้าง 57 มม. ให้พื้นที่ติดตั้งกว้างขวาง และความหนา 24 มม. เหมาะสำหรับการซ่อนภายในยานพาหนะหรืออุปกรณ์

3. โมดูลการสื่อสารและอุปกรณ์ไร้สาย

• โมดูลการสื่อสาร
• แพลตฟอร์มไร้สาย
• โมดูลการแปลงสัญญาณ
• ตู้ขยายสัญญาณ
• เทอร์มินัลแพลตฟอร์มไร้สาย
• โมดูลการส่งข้อมูล
• เซิร์ฟเวอร์วิดีโอ
• เราเตอร์ เครื่องรับสัญญาณไร้สาย

4. กล่องป้องกันและการใช้งานป้องกันการรบกวน

ตู้อะลูมิเนียมขนาด 57×24 มม. สามารถใช้เป็นโซลูชันป้องกันแม่เหล็กไฟฟ้าที่ดีได้:

• กล่องป้องกันอิเล็กทรอนิกส์
• เปลือกอุปกรณ์ป้องกันการรบกวน
• การป้องกันโมดูลความถี่สูง
• กล่องป้องกันวงจรที่แม่นยำ

วัสดุโลหะผสมอลูมิเนียมนั้นมีประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่ดี ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

5. โมดูลพลังงาน

• ตู้จ่ายไฟรถยนต์
• ตู้อินเวอร์เตอร์
• ตัวเรือนอลูมิเนียมวงจรเรียงกระแส
• โมดูลตัวแปลง DC-DC
• การสลับโมดูลแหล่งจ่ายไฟ

6. โมดูลควบคุมอุตสาหกรรมและระบบอัตโนมัติ

• ผู้ควบคุมอุตสาหกรรม
• โมดูลตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC)
• โมดูลควบคุมการเคลื่อนไหว
• โมดูลขยาย I/O
• อุปกรณ์ควบคุมอัตโนมัติ

7. อุปกรณ์การแพทย์

• เปลือกอุปกรณ์ทางการแพทย์
• โมดูลการทดสอบ
• โมดูลอุปกรณ์ตรวจสอบ
• เครื่องมือแพทย์แบบพกพา

8. เสียงประกาศสาธารณะและอุปกรณ์เครื่องเสียง

• อุปกรณ์ระบบเสียงประกาศสาธารณะ
• วงจรเครื่องขยายเสียง
• เครื่องเสียง

พารามิเตอร์ที่กำหนดเอง

การรักษาพื้นผิว

อโนไดซ์

อโนไดซ์เป็นหนึ่งในวิธีการรักษาพื้นผิวที่ใช้กันทั่วไปสำหรับเปลือกอะลูมิเนียม สามารถเปลี่ยนลักษณะและคุณสมบัติพื้นผิวของพื้นผิวอลูมิเนียมและให้เอฟเฟกต์สีที่แตกต่างกัน

การเป่าด้วยทราย

การพ่นทรายสามารถสร้างพื้นผิวด้านที่สม่ำเสมอบนพื้นผิวอะลูมิเนียม เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและตู้เครื่องมือ

การแปรงฟัน

การแปรงสามารถสร้างพื้นผิวโลหะปกติได้ ช่วยให้ผลิตภัณฑ์สามารถรักษาพื้นผิวโลหะโลหะผสมอะลูมิเนียมที่ชัดเจนได้

การแกะสลักด้วยเลเซอร์

สามารถตัดเฉือนสิ่งต่อไปนี้บนพื้นผิวของตู้อะลูมิเนียมขนาด 57×24 มม.:

• โลโก้
• รุ่นสินค้า
• การระบุอินเทอร์เฟซ
• หมายเลขผลิตภัณฑ์
• ข้อความและรูปแบบ

การพิมพ์ซิลค์สกรีน

เหมาะสำหรับการตัดโลโก้ ข้อความ และการระบุฟังก์ชันที่มีหลายสี

การตัดเฉือนแบบกำหนดเองของตู้อลูมิเนียมระดับมืออาชีพ

เราไม่เพียงแต่ผลิตตู้อลูมิเนียมมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งตามโครงสร้างผลิตภัณฑ์ของลูกค้าได้อีกด้วย

ลูกค้าจะต้องจัดเตรียม:

ภาพวาด 2 มิติ / โมเดล 3 มิติ / ตัวอย่างทางกายภาพ / ขนาดผลิตภัณฑ์

จากนั้นเราจึงสามารถประเมินการตัดเฉือนตามความต้องการของผลิตภัณฑ์จริงได้

เครื่องจักรกลซีเอ็นซีตรงตามข้อกำหนดที่ไม่ได้มาตรฐาน

สำหรับผลิตภัณฑ์ที่ไม่สามารถใช้โปรไฟล์มาตรฐาน 57×24 มม. ได้โดยตรง สามารถปรับแต่งได้โดยใช้เครื่องจักร CNC ในภายหลัง

ตัวอย่างเช่น:

ช่องเชื่อมต่อ + หน้าต่างหน้าจอ + รูยึด + รูเกลียว + ช่องกระจายความร้อน + ร่อง + ขั้นบันได + โลโก้

ทั้งหมดสามารถกลึงตามแบบของลูกค้าได้

คู่มือการเลือกผลิตภัณฑ์

หากความกว้าง PCB ของคุณใกล้กับ 57 มม

57×24 มม. เป็นตัวเลือกที่เหมาะสมที่สุด — ความกว้าง 57 มม. ให้พื้นที่เส้นทาง PCB ที่กว้างขวางยิ่งขึ้น และรูปแบบอินเทอร์เฟซแบบเคียงข้างกันมากขึ้น และกว้างกว่าข้อกำหนดทั่วไปขนาด 52-55 มม.

หากอุปกรณ์ของคุณเป็นเครื่องมือหรือผลิตภัณฑ์มิเตอร์

57×24 มม. เป็นข้อกำหนดคลาสสิกสำหรับระดับดิจิทัล เครื่องวัดความเอียง เครื่องมือทดสอบ และอุปกรณ์วัดอื่นๆ ความกว้าง 57 มม. รองรับจอแสดงผลขนาดใหญ่ และความหนา 24 มม. ช่วยให้จับได้สะดวก

หากอุปกรณ์ของคุณมีส่วนประกอบที่มีความสูงปานกลาง

ความสูง 24 มม. สามารถรองรับหม้อแปลงขนาดเล็ก ตัวเก็บประจุด้วยไฟฟ้า (18-22 มม.) รีเลย์ และส่วนประกอบที่มีความสูงปานกลาง เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการพื้นที่ภายในแนวตั้งบางส่วน

หากอุปกรณ์ของคุณต้องการรูปลักษณ์เพรียวบาง

ความสูง 24 มม. คงรูปลักษณ์เพรียวบางในขณะที่ให้พื้นที่ภายในกว้างขวาง สมดุลความสวยงามและความสมบูรณ์ในการใช้งาน

หากคุณต้องการความเข้ากันได้กับหลายอินเทอร์เฟซ

ความกว้าง 57 มม. รองรับเค้าโครงแบบเคียงข้างกันของอินเทอร์เฟซหลายรายการ เช่น RJ45, ปลั๊กการบิน, อินเทอร์เฟซเสาอากาศ BNC, USB และ SMA เหมาะสำหรับอุปกรณ์สื่อสารและการวัดที่ต้องการอินเทอร์เฟซที่หลากหลาย

หากอุปกรณ์ของคุณต้องการการระบายความร้อนที่ดี

ตู้อลูมิเนียมอัลลอยด์มีการนำความร้อนที่ดีเยี่ยม เมื่อรวมกับการออกแบบตัวเครื่องที่กว้าง 57 มม. ก็สามารถช่วยส่วนประกอบภายในกระจายความร้อนได้อย่างมีประสิทธิภาพ

หากความยาวของ PCB แตกต่างกัน

สามารถตัดโปรไฟล์ได้ตามความยาวของผลิตภัณฑ์ และข้อกำหนดหน้าตัดเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีความยาวต่างกันได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อะลูมิเนียมขนาด 57×24มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

57×24 มม. เป็นของประเภทตู้อลูมิเนียมทรงบางแบบกว้าง การใช้งานหลักประกอบด้วยเครื่องมือและมาตรวัด (ระดับดิจิทัล เครื่องวัดความเอียง) โมดูล GPS/GPRS โมดูลการสื่อสาร กล่องป้องกัน กล่องจ่ายไฟสำหรับยานพาหนะ เซิร์ฟเวอร์วิดีโอ แพลตฟอร์มไร้สาย กล่องหุ้มอินเวอร์เตอร์ อุปกรณ์ทางการแพทย์ ระบบเสียงประกาศสาธารณะ ฯลฯ ความกว้าง 57 มม. ให้พื้นที่เค้าโครง PCB ที่กว้างขวาง และความสูง 24 มม. รองรับส่วนประกอบที่มีความสูงปานกลางในขณะที่ยังคงรูปลักษณ์เพรียวบาง

2. ความยาวของตู้คือ 57×24 มม. หรือไม่?

เบอร์ 57×24 มม. หมายถึงขนาดหน้าตัดของตู้ (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 57 × 24 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

4. ความสูง 24 มม. สามารถรองรับตัวเก็บประจุไฟฟ้าได้หรือไม่?

ใช่. ตัวเก็บประจุด้วยไฟฟ้าทั่วไปมักจะมีความสูง 18-22 มม. และความสูงภายใน 24 มม. สามารถรองรับได้เต็มที่ จำเป็นต้องมีการยืนยันเฉพาะตามขนาดส่วนประกอบของคุณ

5. ความกว้าง 57 มม. และ 52-55 มม. แตกต่างกันอย่างไร?

57 มม. กว้างกว่าข้อกำหนดทั่วไป 52-55 มม. รองรับ PCB ขนาดใหญ่หรือมีรูปแบบอินเทอร์เฟซแบบเคียงข้างกัน โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุปกรณ์ที่ต้องการ PCB ที่กว้างขึ้นหรืออินเทอร์เฟซอินพุต/เอาต์พุตหลายช่องสัญญาณ

6. 57×24มม. เหมาะสำหรับระดับดิจิตอลหรือไม่?

เหมาะมาก. เครื่องวัดระดับดิจิตอลหลายระดับในตลาด (LXR-T600/T800/T1000/T1200) ใช้ตัวเครื่องอะลูมิเนียมอัลลอยด์ขนาด 57×24 มม. ทำให้เป็นข้อกำหนดขนาดคลาสสิกในสาขานี้

7. สามารถทำรูระบายความร้อนบนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถกลึงช่องกระจายความร้อน รูระบายอากาศ และโครงสร้างการกระจายความร้อนอื่นๆ ตามแบบของลูกค้า เพื่อช่วยให้อุปกรณ์กระจายความร้อน

8. สามารถใช้อินเทอร์เฟซเสาอากาศ SMA ได้หรือไม่?

การตัดเฉือน CNC สามารถทำได้บนตำแหน่งอินเทอร์เฟซที่สอดคล้องกันตามแบบของลูกค้า ความกว้าง 57 มม. สามารถรองรับเลย์เอาต์หลายอินเทอร์เฟซแบบเคียงข้างกัน ไม่ว่าจะเหมาะสมเป็นพิเศษสำหรับการตัดเฉือนหรือไม่นั้น จำเป็นต้องได้รับการยืนยันตามขนาดอินเทอร์เฟซและโครงสร้างตัวเครื่อง

เกี่ยวกับ Boyuan Hardware

Boyuan Hardware มุ่งเน้นไปที่อุตสาหกรรมตู้อลูมิเนียมและแชสซีอลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร โดยให้การตัดเฉือนตู้อลูมิเนียมแบบกำหนดเอง

ตั้งแต่โปรไฟล์อะลูมิเนียมมาตรฐาน 57×24 มม. ไปจนถึงตู้อิเล็กทรอนิกส์สำเร็จรูปที่กลึงด้วย CNC เราสามารถตัดเฉือนได้ตามความต้องการผลิตภัณฑ์ของลูกค้า

หากคุณกำลังมองหากล่องใส่เครื่องมืออะลูมิเนียมขนาด 57×24 มม. สำหรับอุปกรณ์วัด คุณสามารถส่งขนาด PCB แบบร่างผลิตภัณฑ์ หรือแบบจำลอง 3 มิติของคุณได้
