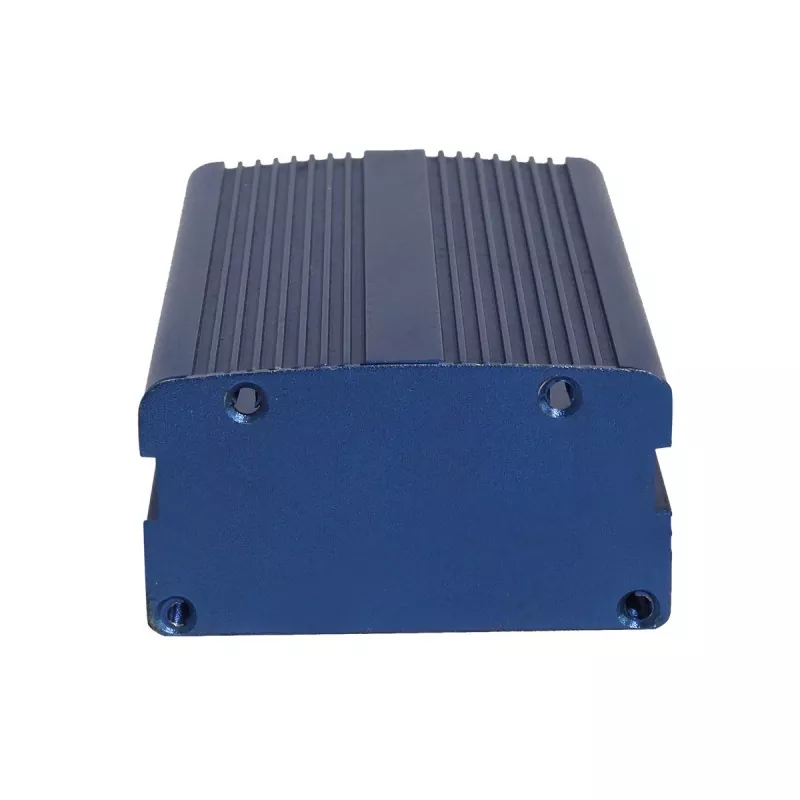

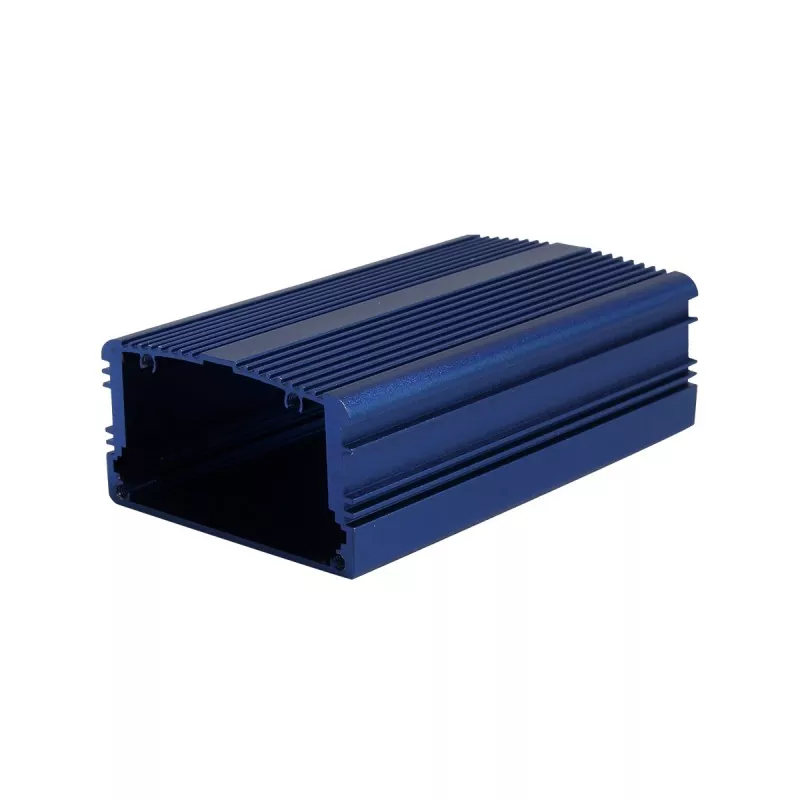

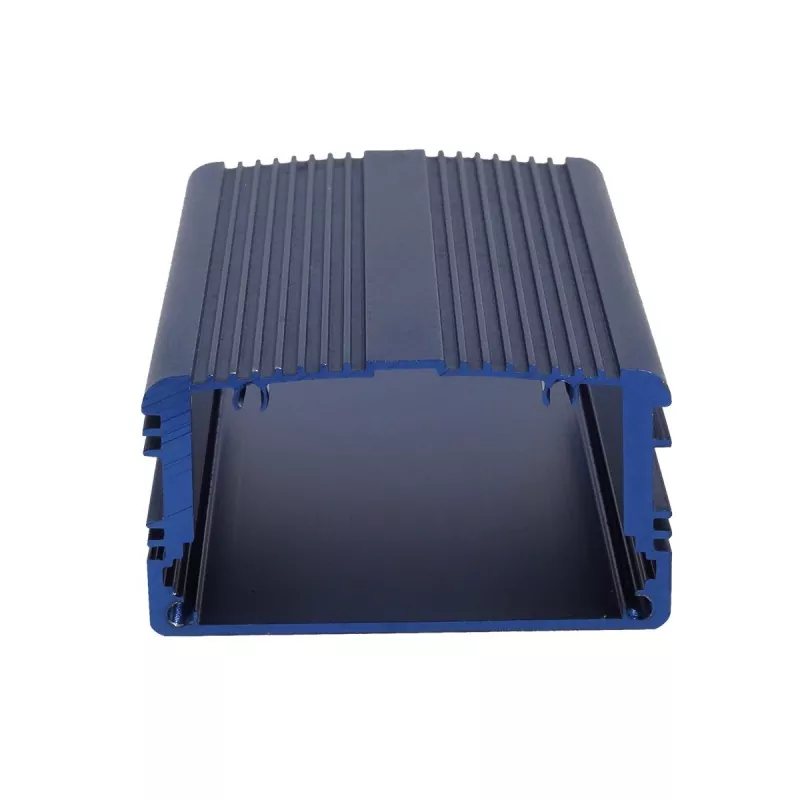

ตัวเรือนกล่องควบคุมอุตสาหกรรมอลูมิเนียมขนาด 60×33 มม

ความกว้าง 60 มม. ให้พื้นที่เค้าโครง PCB กว้างขวาง สามารถรองรับแผงวงจรขนาดใหญ่กว่าและอินเทอร์เฟซหลายตัวที่จัดเรียงแบบเคียงข้างกัน ความสูง 33 มม. มีพื้นที่แนวตั้งภายในเพียงพอ สามารถรองรับส่วนประกอบที่สูงขึ้นได้ (เช่น ตัวเก็บประจุด้วยไฟฟ้าที่มีความสูงประมาณ 30 มม. หม้อแปลงขนาดเล็ก รีเลย์ แผงระบายความร้อนขนาดกลาง ฯลฯ) รองรับการรวมระบบวงจรที่ซับซ้อนมากขึ้น

ตัวเรือนกล่องควบคุมอุตสาหกรรมอลูมิเนียมขนาด 60×33 มม. เหมาะอย่างยิ่งสำหรับการใช้งานในเครื่องมือและมาตรวัด อุปกรณ์สื่อสารกำลัง อุปกรณ์วิศวกรรมรถไฟใต้ดิน อุปกรณ์ทางการแพทย์ ระบบกระจายเสียงสาธารณะ กล่องป้องกัน กล่องจ่ายไฟสำหรับยานพาหนะ เซิร์ฟเวอร์วิดีโอ แพลตฟอร์มไร้สาย โมดูล GPS/GPRS กล่องอินเวอร์เตอร์ กล่องหุ้มป้องกันการรบกวน แผงระบายความร้อนของ CPU โมดูลพลังงาน อุปกรณ์ควบคุมอุตสาหกรรม และอุปกรณ์อิเล็กทรอนิกส์ขนาดกลางอื่น ๆ ที่มีความต้องการสูงสำหรับพื้นที่ภายใน

ข้อดีของผลิตภัณฑ์

01 | ตัวเครื่องกว้าง 60×33 มม. ดีไซน์ความสูงปานกลาง

ขนาดหน้าตัดกว้าง 60 มม. × 33 มม. สูงทำให้มีพื้นที่บรรจุภัณฑ์เพียงพอสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกลาง

ความกว้าง 60 มม. กว้างกว่าข้อกำหนดทั่วไป 52-58 มม. รองรับเค้าโครง PCB ขนาดใหญ่ และรองรับโมดูลฟังก์ชันและการออกแบบอินเทอร์เฟซแบบเคียงข้างกันมากขึ้น ตอบสนองความต้องการเค้าโครงอินพุต/เอาท์พุตหลายช่องสัญญาณ ความสูง 33 มม. ช่วยให้อุปกรณ์มีความหนาปานกลางในขณะที่ให้พื้นที่ในการติดตั้งส่วนประกอบที่กว้างขวาง — ความสูง 33 มม. สามารถรองรับตัวเก็บประจุด้วยไฟฟ้าที่มีความสูงประมาณ 30 มม. หม้อแปลงขนาดเล็ก รีเลย์ และแผงระบายความร้อนที่มีความสูงปานกลาง ซึ่งรองรับความต้องการบูรณาการของระบบวงจรที่ค่อนข้างซับซ้อน

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

ตัวตู้ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้ โครงสร้างนี้เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการการพัฒนาซีรีส์

03 | เหมาะสำหรับการติดตั้ง PCB

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถดำเนินการตัดเฉือน CNC บนตู้อะลูมิเนียมขนาด 60×33 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเชื่อมต่ออินเทอร์เฟซ (USB, RJ45, ปลั๊กการบิน, อินเทอร์เฟซ BNC, อินเทอร์เฟซกำลังไฟ, อินเทอร์เฟซเสาอากาศ SMA ฯลฯ )
• รูสกรูและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• ช่องระบายความร้อนและรูระบายอากาศ
• การเปิดหน้าต่างหน้าจอ
• รูกระดุมและรูสวิตช์
• รูยึดและรูติดผนัง
• ร่องและขั้นบันได
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

60×33 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | ประสิทธิภาพการกระจายความร้อนอย่างมีประสิทธิภาพ

อะลูมิเนียมอัลลอย มีค่าการนำความร้อนที่ดีเยี่ยม (ค่าการนำความร้อนประมาณ 200W/(m·K)) เมื่อรวมกับการออกแบบตัวเครื่องให้กว้าง 60 มม. และพื้นที่ตู้ขนาดใหญ่ ช่วยให้อุปกรณ์จ่ายไฟภายในกระจายความร้อนได้อย่างมีประสิทธิภาพ สำหรับอุปกรณ์ที่มีการสร้างความร้อนสูง เช่น โมดูลพลังงานและอินเวอร์เตอร์ ตัวตู้อะลูมิเนียมจะเป็นตัวระบายความร้อนที่มีประสิทธิภาพ

07 | ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยม

ตู้อะลูมิเนียมขนาด 60×33 มม. สามารถใช้เป็นโซลูชันป้องกันแม่เหล็กไฟฟ้าที่ดีได้ วัสดุโลหะผสมอลูมิเนียมนั้นมีประสิทธิภาพการป้องกันคลื่นแม่เหล็กไฟฟ้าที่ดี และเมื่อรวมกับพื้นที่ภายในที่กว้างขวางขนาด 33 มม. ก็สามารถป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ เหมาะสำหรับการป้องกันบรรจุภัณฑ์ของวงจรที่มีความแม่นยำและโมดูลความถี่สูง

08 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะพิเศษของรูปลักษณ์ที่แตกต่างกัน ทำให้อุปกรณ์อิเล็กทรอนิกส์มีรูปลักษณ์ของผลิตภัณฑ์ที่ดูเป็นมืออาชีพมากขึ้น

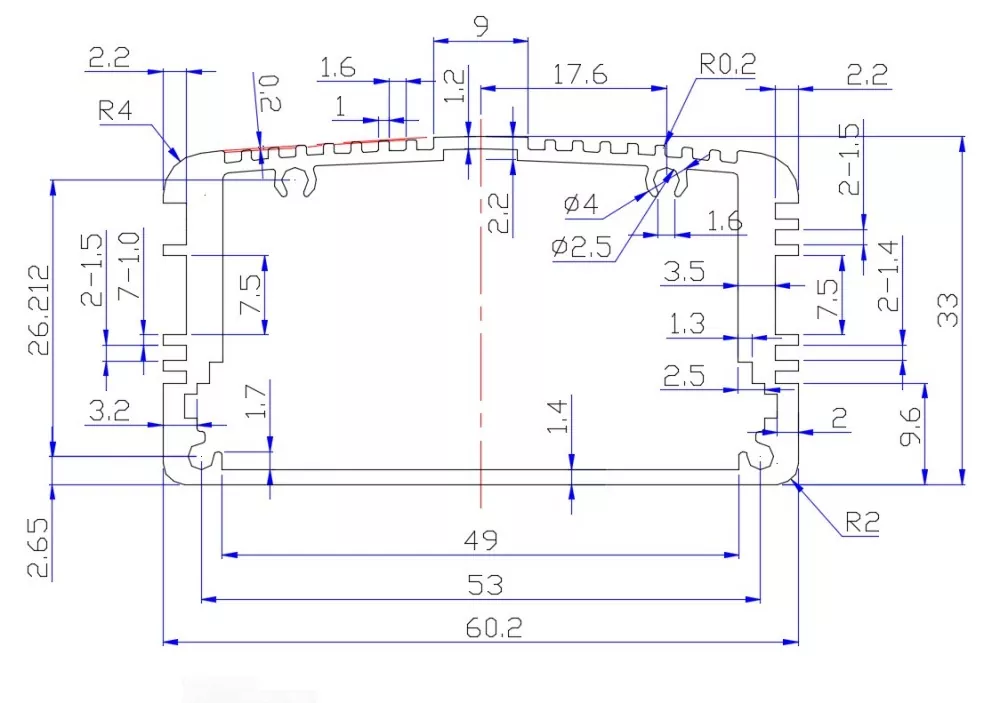

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

ตู้อะลูมิเนียมขนาด 60×33 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

60×33 มม. เป็นของประเภทตู้อะลูมิเนียมความสูงปานกลางลำตัวกว้าง — ความกว้าง 60 มม. รองรับ PCB ขนาดใหญ่ขึ้นและโมดูลฟังก์ชันแบบเคียงข้างกันมากขึ้น ความสูง 33 มม. ให้พื้นที่แนวตั้งภายในกว้างขวางสำหรับส่วนประกอบสูงและแผงระบายความร้อนขนาดกลาง ข้อกำหนดนี้ใช้กันอย่างแพร่หลายในเครื่องมือและมาตรวัด การสื่อสารกำลัง วิศวกรรมรถไฟใต้ดิน อุปกรณ์ทางการแพทย์ ระบบเสียงประกาศสาธารณะ และอุตสาหกรรมอื่นๆ

1. เครื่องมือ มิเตอร์ และอุปกรณ์วัด

60×33 มม. เป็นโซลูชันบรรจุภัณฑ์ที่เหมาะสำหรับผลิตภัณฑ์เครื่องมือวัดและมิเตอร์:

• กล่องเครื่องมือและมิเตอร์
• เครื่องมือเก็บข้อมูล
• ตู้เครื่องกำเนิดสัญญาณ
• เครื่องวิเคราะห์พลังงาน
• อุปกรณ์ทดสอบ
• เครื่องมือวัดที่แม่นยำ
• อุปกรณ์ทดสอบอิเล็กทรอนิกส์

เหตุใด 60×33 มม. จึงเหมาะสำหรับเครื่องมือและมิเตอร์ เครื่องมือและมาตรวัดมักต้องมีเค้าโครง PCB ที่กว้างขึ้นเพื่อรองรับวงจรประมวลผลสัญญาณและอินเทอร์เฟซหลายแบบ ความกว้าง 60 มม. ให้พื้นที่ในการติดตั้งกว้างขวาง และความสูง 33 มม. สามารถรองรับหม้อแปลง รีเลย์ และส่วนประกอบที่มีความสูงปานกลางได้ กล่องอะลูมิเนียมอัลลอยด์ให้การปกป้องเครื่องมือและมิเตอร์ที่ดี ลดผลกระทบของปัจจัยด้านสิ่งแวดล้อมภายนอกที่ไม่จำเป็น และช่วยยืดอายุการใช้งาน

2. อุปกรณ์สื่อสารกำลัง

• โมดูลการสื่อสารกำลัง
• อุปกรณ์สื่อสารวิศวกรรมรถไฟใต้ดิน
• โมดูลการแปลงสัญญาณ
• อุปกรณ์สถานีฐานการสื่อสาร
• โมดูลการส่งข้อมูล
• เซิร์ฟเวอร์วิดีโอ

เหตุใด 60×33 มม. จึงเหมาะสำหรับการสื่อสารด้วยกำลังไฟฟ้า อุปกรณ์สื่อสารกำลังต้องการโครงร่าง PCB ที่กว้างขึ้นเพื่อรองรับอินเทอร์เฟซการสื่อสารและวงจรประมวลผลที่หลากหลาย ความกว้าง 60 มม. รองรับหลายอินเทอร์เฟซเคียงข้างกัน และความสูง 33 มม. สามารถรองรับการติดตั้งโมดูลพลังงานและโมดูลการสื่อสารแบบซ้อนกันได้

3. โมดูล GPS/GPRS และอุปกรณ์ติดตามตำแหน่ง

• กรอบโมดูล GPS/GPRS
• เครื่องติดตามยานพาหนะ GPS
• อุปกรณ์ระบุตำแหน่งและติดตามสินทรัพย์
• โมดูลกำหนดตำแหน่งกลางแจ้ง
• เทอร์มินัลแพลตฟอร์มไร้สาย

เหตุใด 60×33 มม. จึงเหมาะสำหรับโมดูล GPS อุปกรณ์ติดตาม GPS จำเป็นต้องมีโครงร่าง PCB ที่กว้างขึ้นเพื่อรองรับโมดูล GPS โมดูลการสื่อสาร เสาอากาศ และแบตเตอรี่ ความกว้าง 60 มม. ให้พื้นที่ในการติดตั้งกว้างขวาง และความสูง 33 มม. สามารถรองรับแบตเตอรี่ความจุสูงกว่าหรือวงจรที่ซับซ้อนมากขึ้นได้

4. โมดูลพลังงาน

• การสลับโมดูลแหล่งจ่ายไฟ
• ตู้จ่ายไฟรถยนต์
• ตู้อินเวอร์เตอร์
• ตัวเรือนอลูมิเนียมวงจรเรียงกระแส
• โมดูลตัวแปลง DC-DC
• แหล่งจ่ายไฟสื่อสาร
• แหล่งจ่ายไฟ AC/DC, แหล่งจ่ายไฟที่มีการควบคุม

เหตุใด 60×33 มม. จึงเหมาะสำหรับโมดูลพลังงาน โดยปกติโมดูลจ่ายไฟจะต้องรองรับส่วนประกอบต่างๆ เช่น ตัวเก็บประจุด้วยไฟฟ้า (ความสูงอาจสูงถึง 30 มม.) หม้อแปลงขนาดเล็ก และแผงระบายความร้อน ความสูง 33 มม. ให้พื้นที่ในการติดตั้งกว้างขวาง และความกว้าง 60 มม. สามารถรองรับเค้าโครง PCB ที่กว้างได้

5. กล่องป้องกันและการใช้งานป้องกันการรบกวน

ตู้อะลูมิเนียมขนาด 60×33 มม. สามารถใช้เป็นโซลูชันป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยม:

• กล่องป้องกันอิเล็กทรอนิกส์
• เปลือกอุปกรณ์ป้องกันการรบกวน
• การป้องกันโมดูลความถี่สูง
• กล่องป้องกันวงจรที่แม่นยำ
• เคสระบายความร้อน CPU

6. อุปกรณ์การแพทย์

• เปลือกอุปกรณ์ทางการแพทย์
• โมดูลการทดสอบ
• โมดูลอุปกรณ์ตรวจสอบ
• เครื่องมือแพทย์แบบพกพา

7. โมดูลควบคุมอุตสาหกรรมและระบบอัตโนมัติ

• ผู้ควบคุมอุตสาหกรรม
• โมดูลตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC)
• โมดูลควบคุมการเคลื่อนไหว
• โมดูลขับเคลื่อนมอเตอร์
• โมดูลขยาย I/O
• อุปกรณ์ควบคุมอัตโนมัติ

8. เสียงประกาศสาธารณะและอุปกรณ์เครื่องเสียง

• อุปกรณ์ระบบเสียงประกาศสาธารณะ
• วงจรเครื่องขยายเสียง
• เครื่องเสียง

รายการปรับแต่ง

การรักษาพื้นผิว

อโนไดซ์

อโนไดซ์เป็นหนึ่งในวิธีการรักษาพื้นผิวที่ใช้กันทั่วไปสำหรับเปลือกอะลูมิเนียม สามารถเปลี่ยนลักษณะและคุณสมบัติพื้นผิวของพื้นผิวอลูมิเนียมและให้เอฟเฟกต์สีที่แตกต่างกัน

การเป่าด้วยทราย

การพ่นทรายสามารถสร้างพื้นผิวด้านที่สม่ำเสมอบนพื้นผิวอะลูมิเนียม เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและตู้เครื่องมือ

การแปรงฟัน

การแปรงสามารถสร้างพื้นผิวโลหะปกติได้ ช่วยให้ผลิตภัณฑ์สามารถรักษาพื้นผิวโลหะโลหะผสมอะลูมิเนียมที่ชัดเจนได้

การแกะสลักด้วยเลเซอร์

สามารถตัดเฉือนสิ่งต่อไปนี้บนพื้นผิวของตู้อลูมิเนียมขนาด 60×33 มม.:

• โลโก้
• รุ่นสินค้า
• การระบุอินเทอร์เฟซ
• หมายเลขผลิตภัณฑ์
• ข้อความและรูปแบบ

การพิมพ์ซิลค์สกรีน

เหมาะสำหรับการตัดโลโก้ ข้อความ และการระบุฟังก์ชันที่มีหลายสี

ทำไมต้องเลือกฮาร์ดแวร์ Boyuan?

สำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์ สิ่งที่สำคัญกว่านั้นคือซัพพลายเออร์สามารถสนับสนุนการตัดเฉือนได้สำเร็จหรือไม่ เช่น ความยาว แผ่นปิดส่วนต่อประสาน ช่องเปิด หน้าจอ รูยึด โครงสร้างการกระจายความร้อน โครงสร้าง PCB การรักษาพื้นผิว และโลโก้ตามผลิตภัณฑ์จริง

Boyuan Hardware มุ่งเน้นไปที่อุตสาหกรรมตู้อลูมิเนียมและแชสซีอลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร โดยให้การตัดเฉือนตู้อลูมิเนียมแบบกำหนดเอง

ตั้งแต่โปรไฟล์อลูมิเนียมขนาดมาตรฐาน 60×33 มม. ไปจนถึงตู้อิเล็กทรอนิกส์สำเร็จรูปที่กลึงด้วย CNC เราสามารถตัดเฉือนได้ตามความต้องการผลิตภัณฑ์ของลูกค้า

หากคุณกำลังมองหาตัวเรือนกล่องควบคุมอะลูมิเนียมอุตสาหกรรมขนาด 60×33 มม. คุณสามารถส่งขนาด PCB แบบเขียนผลิตภัณฑ์ หรือแบบจำลอง 3 มิติของคุณได้ เราสามารถยืนยันข้อกำหนด วิธีการตัดเฉือน และแผนการปรับแต่งตามโครงสร้างผลิตภัณฑ์ของคุณได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อลูมิเนียมขนาด 60×33 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

60×33 มม. เป็นของประเภทตู้อะลูมิเนียมความสูงปานกลางลำตัวกว้าง การใช้งานหลัก ได้แก่ เครื่องมือและมิเตอร์ อุปกรณ์สื่อสารกำลัง อุปกรณ์วิศวกรรมรถไฟใต้ดิน อุปกรณ์ทางการแพทย์ ระบบเสียงประกาศสาธารณะ กล่องป้องกัน กล่องจ่ายไฟสำหรับยานพาหนะ เซิร์ฟเวอร์วิดีโอ แพลตฟอร์มไร้สาย โมดูล GPS/GPRS กล่องอินเวอร์เตอร์ กล่องหุ้มอุปกรณ์ป้องกันสัญญาณรบกวน เคสแผงระบายความร้อนของ CPU โมดูลพลังงาน อุปกรณ์ควบคุมอุตสาหกรรม ฯลฯ ความกว้าง 60 มม. ให้พื้นที่เค้าโครง PCB กว้างขวาง และความสูง 33 มม. รองรับส่วนประกอบที่สูงขึ้น

2. ความยาวของตู้คือ 60×33 มม. หรือไม่?

หมายเลข 60×33 มม. หมายถึงขนาดหน้าตัดของตู้ (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 60×33 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

4. ความสูง 33 มม. สามารถรองรับตัวเก็บประจุด้วยไฟฟ้าได้หรือไม่?

ใช่. ตัวเก็บประจุด้วยไฟฟ้าทั่วไปมักจะมีความสูง 25-30 มม. และความสูงภายใน 33 มม. สามารถรองรับได้เต็มที่ จำเป็นต้องมีการยืนยันเฉพาะตามขนาดส่วนประกอบของคุณ

5. ความสูง 33 มม. สามารถรองรับหม้อแปลงไฟฟ้าได้หรือไม่?

ใช่. ความสูง 33 มม. สามารถรองรับหม้อแปลงขนาดเล็ก รีเลย์ และส่วนประกอบที่สูงอื่นๆ ได้ จำเป็นต้องมีการยืนยันเฉพาะตามขนาดหม้อแปลงของคุณ

6. 60×33มม. เหมาะสำหรับกล่องหุ้มฉนวนหรือไม่?

เหมาะมาก. วัสดุโลหะผสมอลูมิเนียมนั้นมีประสิทธิภาพการป้องกันคลื่นแม่เหล็กไฟฟ้าที่ดี และพื้นที่ภายในที่กว้างขวางขนาด 33 มม. สามารถรองรับระบบวงจรที่ซับซ้อนได้ ซึ่งป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

7. 60×33 มม. เหมาะสำหรับโมดูลพลังงานหรือไม่

เหมาะมาก. โดยปกติแล้วโมดูลจ่ายไฟจะต้องรองรับส่วนประกอบต่างๆ เช่น ตัวเก็บประจุด้วยไฟฟ้าและหม้อแปลงไฟฟ้า ความสูง 33 มม. ให้พื้นที่ในการติดตั้งกว้างขวาง และความกว้าง 60 มม. สามารถรองรับเค้าโครง PCB ที่กว้างได้

8. สามารถทำรูระบายความร้อนบนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถกลึงช่องกระจายความร้อน รูระบายอากาศ และโครงสร้างการกระจายความร้อนอื่นๆ ตามแบบของลูกค้า เพื่อช่วยให้อุปกรณ์กระจายความร้อน

9. สามารถใช้อินเทอร์เฟซเสาอากาศ SMA ได้หรือไม่?

การตัดเฉือน CNC สามารถทำได้บนตำแหน่งอินเทอร์เฟซที่สอดคล้องกันตามแบบของลูกค้า ความกว้าง 60 มม. สามารถรองรับเลย์เอาต์หลายอินเทอร์เฟซแบบเคียงข้างกัน ไม่ว่าจะเหมาะสมเป็นพิเศษสำหรับการตัดเฉือนหรือไม่นั้น จำเป็นต้องได้รับการยืนยันตามขนาดอินเทอร์เฟซและโครงสร้างตัวเครื่อง

10. สามารถเลือกสีที่ต่างกันได้หรือไม่?

ใช่. ตู้อะลูมิเนียมสามารถบรรลุลักษณะที่ปรากฏที่แตกต่างกันผ่านกระบวนการต่างๆ เช่น อโนไดซ์ และสีสามารถปรับแต่งตามความต้องการของลูกค้าได้ตามใจชอบ
