กล่องจ่ายไฟทางการแพทย์อะลูมิเนียมและตัวควบคุมขนาด 69×27 มม

ตู้อะลูมิเนียม Boyuan 69×27 มม. เป็นตัวเรือนอุปกรณ์อิเล็กทรอนิกส์ที่มีความสูงปานกลางขนาดกว้างซึ่งเกิดจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ โดยมีขนาดหน้าตัดภายนอก 69 มม. (กว้าง) × 27 มม. (สูง) และความยาวสามารถปรับแต่งตามอำเภอใจตามความต้องการของอุปกรณ์จริง

กล่องจ่ายไฟทางการแพทย์อลูมิเนียมและตัวควบคุมขนาด 69 × 27 มม. เกิดจากการอัดขึ้นรูปอลูมิเนียม โดยมีขนาดหน้าตัดของตัวเครื่องหลักคงที่ สามารถตัดได้ตามความยาวจริงของอุปกรณ์ และการประกอบขั้นสุดท้ายจะเสร็จสิ้นผ่านเพลตปลาย การตัดเฉือน CNC และกระบวนการสนับสนุนอื่นๆ ภายในตัวเครื่องได้รับการออกแบบให้มีช่องเสียบการ์ดแผงวงจรมาตรฐาน และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

Boyuan Hardware มุ่งเน้นไปที่การผลิตตู้อะลูมิเนียมและโครงอะลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร และสามารถจัดหาการตัดเฉือนตู้อะลูมิเนียมแบบกำหนดเองตามแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดด้านขนาด

ข้อดีหลัก

01 | ความสูง 27 มม.: วิกฤต 3 มม. มากกว่า 24 มม

กรอบอะลูมิเนียมแบบกว้างทั่วไปในท้องตลาดมีความสูงเป็นส่วนใหญ่ 24 มม. 69×27 มม. เพิ่มความสูงเป็น 27 มม. ในขณะที่ยังคงความกว้าง 69 มม. 3 มม. ที่เพิ่มขึ้นมานี้อาจดูเล็กน้อย แต่นำมาซึ่งความแตกต่างอย่างมาก — การรองรับส่วนประกอบต่างๆ เช่น ตัวเก็บประจุด้วยไฟฟ้าที่มีความสูงประมาณ 25 มม. หม้อแปลงขนาดเล็ก และรีเลย์ สำหรับอุปกรณ์ เช่น อุปกรณ์จ่ายไฟทางการแพทย์ และตัวควบคุมทางอุตสาหกรรมที่ต้องรองรับส่วนประกอบที่สูงกว่าเล็กน้อย 27 มม. คือ "ความสูงสีทอง" ที่สร้างความสมดุลระหว่างรูปลักษณ์ที่เพรียวบางและความสมบูรณ์ในการใช้งาน

02 | เหมาะสำหรับสถานการณ์การจ่ายไฟทางการแพทย์และตัวควบคุม

69×27 มม. ถูกนำมาใช้อย่างแพร่หลายในตลาดสำหรับตู้จ่ายไฟทางการแพทย์ ตัวควบคุมอุปกรณ์ทางการแพทย์ เคสแผงวงจร และสถานการณ์ที่คล้ายกัน อุปกรณ์ทางการแพทย์มีข้อกำหนดที่เข้มงวดสำหรับความเข้ากันได้ทางแม่เหล็กไฟฟ้าและการกระจายความร้อน วัสดุโลหะผสมอลูมิเนียมให้การป้องกันคลื่นแม่เหล็กไฟฟ้าตามธรรมชาติและข้อได้เปรียบในการกระจายความร้อน ทำให้เป็นตัวเลือกที่อยู่อาศัยที่เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์

03 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม การปรับแต่งความยาวที่ยืดหยุ่น

ตัวตู้ใช้โปรไฟล์อลูมิเนียมอัดขึ้นรูป 6063-T5 โดยมีขนาดหน้าตัดคงที่ และสามารถตัดความยาวได้ตามต้องการตามความต้องการที่แท้จริง โปรไฟล์เดียวกันสามารถปรับให้เข้ากับ PCB ที่มีความยาวต่างกันได้ ซึ่งช่วยอำนวยความสะดวกในการพัฒนาผลิตภัณฑ์ซีรีส์

04 | ช่องเสียบการ์ด PCB มาตรฐาน การประกอบที่มีประสิทธิภาพ

ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม ซึ่งช่วยปรับปรุงประสิทธิภาพการประกอบได้อย่างมาก

05 | รองรับการกลึง CNC อย่างแม่นยำ

การกลึงรองด้วย CNC สามารถทำได้โดยใช้โปรไฟล์มาตรฐาน:

• ช่องเชื่อมต่ออินเทอร์เฟซ (USB, RJ45, ปลั๊กการบิน, อินเทอร์เฟซกำลังไฟ ฯลฯ )
• รูสกรู, รูเกลียว, รูเจาะเคาน์เตอร์
• ช่องระบายความร้อน, รูระบายอากาศ
• รูกระดุม, รูไฟแสดงสถานะ
• การเปิดหน้าต่างหน้าจอ
• การแกะสลักด้วยเลเซอร์โลโก้, การพิมพ์ซิลค์สกรีน

06 | การกระจายความร้อนของอลูมิเนียมช่วยยืดอายุอุปกรณ์

อลูมิเนียมอัลลอยด์มีค่าการนำความร้อนประมาณ 200W/(m·K) ซึ่งสามารถนำความร้อนจากอุปกรณ์ไฟฟ้าภายในได้อย่างรวดเร็ว โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุปกรณ์ที่มีการสร้างความร้อนในระดับหนึ่ง เช่น อุปกรณ์จ่ายไฟทางการแพทย์ และไดรเวอร์ LED

07 | การป้องกัน IP54 ปรับให้เข้ากับสภาพแวดล้อมที่หลากหลาย

ตู้อะลูมิเนียมขนาด 69×27 มม. สามารถเข้าถึงระดับการป้องกัน IP54 กันฝุ่นและละอองน้ำ เหมาะสำหรับการใช้งานทางการแพทย์ อุตสาหกรรม กลางแจ้ง และสถานการณ์การใช้งานอื่นๆ

08 | ระบบป้องกันแม่เหล็กไฟฟ้า, ป้องกันการรบกวน

ตัวอลูมิเนียมอัลลอยด์เองมีประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่ดี ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าภายนอกไม่ให้ส่งผลต่อวงจรที่มีความแม่นยำได้อย่างมีประสิทธิภาพ

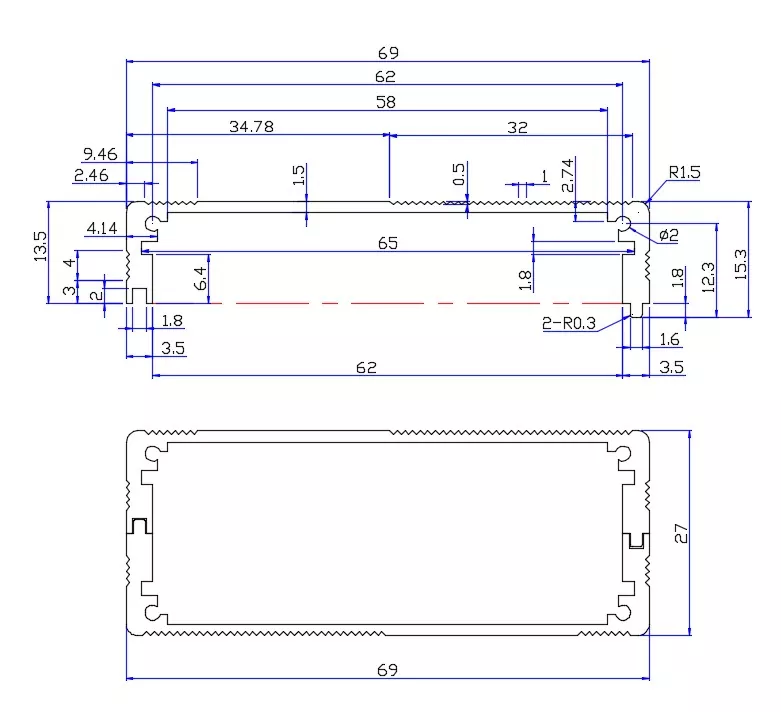

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งานทั่วไป

1. อุปกรณ์จ่ายไฟทางการแพทย์และอุปกรณ์ควบคุมอุปกรณ์การแพทย์

นี่คือแนวทางการใช้งานแกนกลางและแตกต่างที่สุดสำหรับ 69×27มม.

69×27 มม. ได้รับการรับรองจากตลาดว่าเป็นข้อมูลจำเพาะของตัวเครื่องที่ครบถ้วนสำหรับอุปกรณ์จ่ายไฟและตัวควบคุมทางการแพทย์ แหล่งจ่ายไฟทางการแพทย์มักจะต้องรองรับตัวเก็บประจุตัวกรอง (ความสูงอาจสูงถึง 25 มม.) หม้อแปลง และตัวระบายความร้อน ความสูง 27 มม. ให้พื้นที่ติดตั้งกว้างขวางมากกว่า 24 มม. ตัวเครื่องอะลูมิเนียมอัลลอยด์ให้ประสิทธิภาพการป้องกันคลื่นแม่เหล็กไฟฟ้าที่ดี ตรงตามข้อกำหนด EMC ของอุปกรณ์ทางการแพทย์ ในขณะที่วัสดุอะลูมิเนียมทำความสะอาดง่ายและฆ่าเชื้อได้ ซึ่งเป็นไปตามมาตรฐานด้านสุขอนามัยของอุปกรณ์ทางการแพทย์

ผลิตภัณฑ์ที่ใช้งานได้: แหล่งจ่ายไฟสลับทางการแพทย์, แผงควบคุมอุปกรณ์ทางการแพทย์, โมดูลตรวจสอบ, เรือนเครื่องมือทดสอบ

2. โมดูลพลังงานอุตสาหกรรมและไดรเวอร์ LED

ตู้จ่ายไฟทางการแพทย์และตัวควบคุมอลูมิเนียมขนาด 69 × 27 มม. ถูกนำมาใช้กันอย่างแพร่หลายในโมดูลพลังงานและฟิลด์ไดรเวอร์ LED โมดูลจ่ายไฟจำเป็นต้องมีโครงร่าง PCB ที่กว้างขึ้นเพื่อรองรับอุปกรณ์จ่ายไฟและอินเทอร์เฟซที่หลากหลาย ความกว้าง 69 มม. ให้พื้นที่การกำหนดเส้นทางที่กว้างขวาง ความสูง 27 มม. สามารถรองรับตัวเก็บประจุด้วยไฟฟ้าและตัวระบายความร้อนได้ โครงสร้างอะลูมิเนียมอัลลอยด์ช่วยให้อุปกรณ์จ่ายไฟกระจายความร้อนได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของแหล่งจ่ายไฟ

ผลิตภัณฑ์ที่ใช้งานได้: โมดูลแหล่งจ่ายไฟสลับ, แหล่งจ่ายไฟไดรเวอร์ LED, อะแดปเตอร์ไฟฟ้าอุตสาหกรรม, ตัวแปลง DC-DC

3. โมดูล GPS และอุปกรณ์ติดตามตำแหน่ง

69×27 มม. มักใช้สำหรับโมดูล GPS และกล่องหุ้มอุปกรณ์ติดตามตำแหน่ง อุปกรณ์ GPS จำเป็นต้องรองรับชิป GPS โมดูลการสื่อสาร เสาอากาศ และแบตเตอรี่ ความกว้าง 69 มม. ให้พื้นที่ PCB เพียงพอ และความหนา 27 มม. สามารถรองรับแบตเตอรี่ที่มีความจุสูงกว่าได้

ผลิตภัณฑ์ที่ใช้งานได้: โมดูล GPS/GPRS, เครื่องติดตาม GPS ของยานพาหนะ, อุปกรณ์ระบุตำแหน่งสินทรัพย์, โมดูลระบุตำแหน่งกลางแจ้ง

4. เครื่องมือและการควบคุมอุตสาหกรรม

กล่องอะลูมิเนียมอัดขึ้นรูปถูกนำมาใช้กันอย่างแพร่หลายในเครื่องมือและมาตรวัด อิเล็กทรอนิกส์ การสื่อสาร ระบบอัตโนมัติ การควบคุมอุตสาหกรรม และอุตสาหกรรมอื่น ๆ การออกแบบความสูงปานกลางลำตัวกว้างขนาด 69×27 มม. ตอบสนองความต้องการจอแสดงผลขนาดใหญ่ของผลิตภัณฑ์เครื่องมือ และให้พื้นที่ภายในกว้างขวางเพื่อรองรับวงจรควบคุมและโมดูลพลังงาน

ผลิตภัณฑ์ที่ใช้งานได้: กล่องเครื่องมือและมิเตอร์, ตัวควบคุมอุตสาหกรรม, โมดูล PLC, โมดูลเก็บข้อมูล, อุปกรณ์ควบคุมอัตโนมัติ

5. กล่องป้องกันและการใช้งานป้องกันการรบกวน

ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าของวัสดุโลหะผสมอลูมิเนียมทำให้ 69 × 27 มม. เป็นตัวเลือกที่เหมาะสำหรับกล่องป้องกันวงจรที่มีความแม่นยำ พื้นที่ภายในที่กว้างขวางขนาด 27 มม. สามารถรองรับระบบวงจรที่ซับซ้อนได้ ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

ผลิตภัณฑ์ที่ใช้งานได้: กล่องป้องกันอิเล็กทรอนิกส์, กล่องอุปกรณ์ป้องกันการรบกวน, การป้องกันโมดูลความถี่สูง, กล่องป้องกันวงจรที่มีความแม่นยำ

69×27มม. กับ 69×24มม.: จะเลือกอย่างไร?

พูดง่ายๆ: หากอุปกรณ์ของคุณต้องรองรับตัวเก็บประจุด้วยไฟฟ้าประมาณ 25 มม. หม้อแปลงขนาดเล็ก หรือรีเลย์ ให้เลือกขนาด 69×27 มม. หากเป็นเพียงบอร์ดควบคุมแบบบางหรืออุปกรณ์ดิจิทัล 69×24 มม. ก็เพียงพอแล้ว

เนื้อหาที่ปรับแต่งได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. อะไรคือความแตกต่างระหว่าง 69×27มม. และ 69×24มม.?

27 มม. สูงจาก 24 มม. 3 มม. โดยมีพื้นที่ภายในกว้างขวางกว่า รองรับส่วนประกอบต่างๆ เช่น ตัวเก็บประจุด้วยไฟฟ้าสูงประมาณ 25 มม. หม้อแปลงขนาดเล็ก และรีเลย์ 69×27 มม. เหมาะสำหรับอุปกรณ์ เช่น อุปกรณ์จ่ายไฟทางการแพทย์และตัวควบคุมที่ต้องการส่วนประกอบที่สูงขึ้นเล็กน้อย

2. 69×27มม. เหมาะสำหรับอุปกรณ์จ่ายไฟทางการแพทย์หรือไม่

เหมาะมาก. ตู้จ่ายไฟทางการแพทย์และตัวควบคุมอะลูมิเนียมขนาด 69×27 มม. ได้รับการรับรองจากตลาดว่าเป็นข้อกำหนดที่อยู่อาศัยที่ครบถ้วนสำหรับอุปกรณ์จ่ายไฟทางการแพทย์และตัวควบคุม วัสดุโลหะผสมอลูมิเนียมให้การป้องกันแม่เหล็กไฟฟ้าที่ดีและประสิทธิภาพการกระจายความร้อน

3. ขนาดนี้สามารถรองรับตัวเก็บประจุด้วยไฟฟ้าได้หรือไม่?

ใช่. ตัวเก็บประจุด้วยไฟฟ้าทั่วไปมักจะมีความสูง 22-25 มม. และความสูงภายใน 27 มม. สามารถรองรับได้เต็มที่ จำเป็นต้องมีการยืนยันเฉพาะตามขนาดส่วนประกอบของคุณ

4. ความยาวของตู้คือ 69×27 มม. หรือไม่?

เบอร์ 69×27มม. หมายถึง ขนาดหน้าตัด (กว้าง × สูง) ความยาวสามารถตัดได้ตามต้องการ

5. สามารถเปิดหน้าต่างหน้าจอได้หรือไม่?

ใช่. หน้าต่างหลอดดิจิตอล LED, หน้าต่างหน้าจอคริสตัลเหลว LCD, รูไฟแสดงสถานะ ฯลฯ สามารถกลึงได้

6. Boyuan Hardware เป็นโรงงานหรือผู้ค้าหรือไม่?

ผู้ผลิตที่มีพื้นที่โรงงานประมาณ 10,000 ตารางเมตรใน Huizhou มีประสบการณ์ในการผลิตตู้อะลูมิเนียมมากกว่า 20 ปี และรองรับการตัดเฉือนแบบกำหนดเองจากแบบ
