ที่อยู่อาศัยอิเล็กทรอนิกส์อลูมิเนียมอัดรีดขนาด 35 × 18 มม. สำหรับ PCB

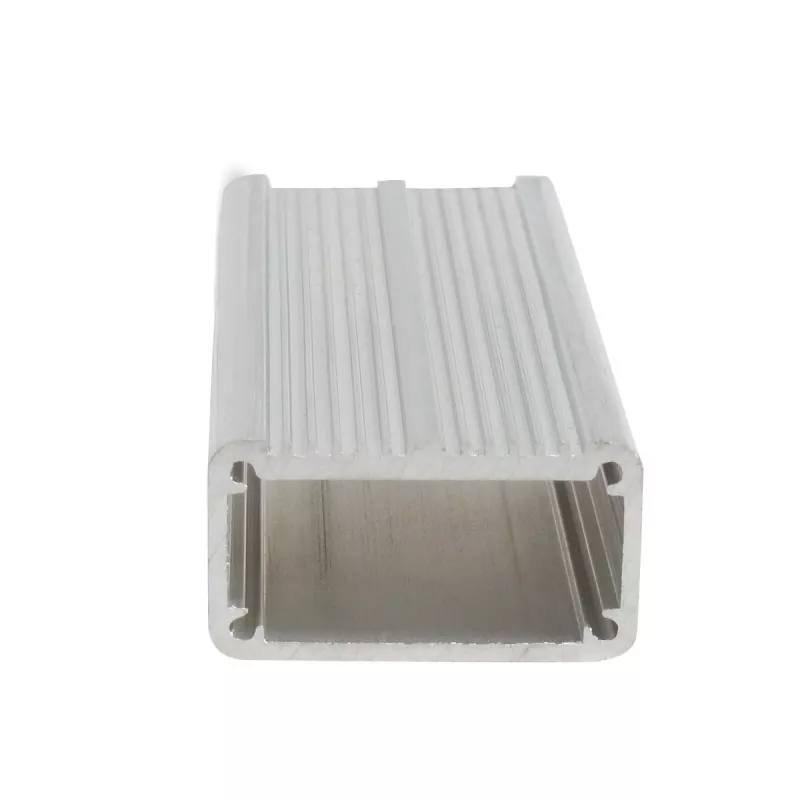

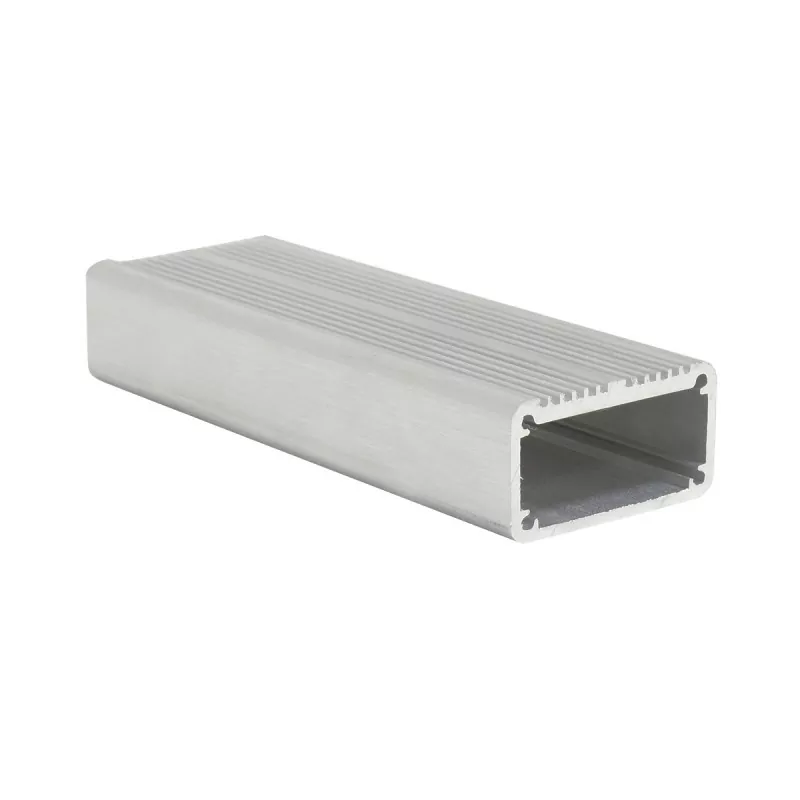

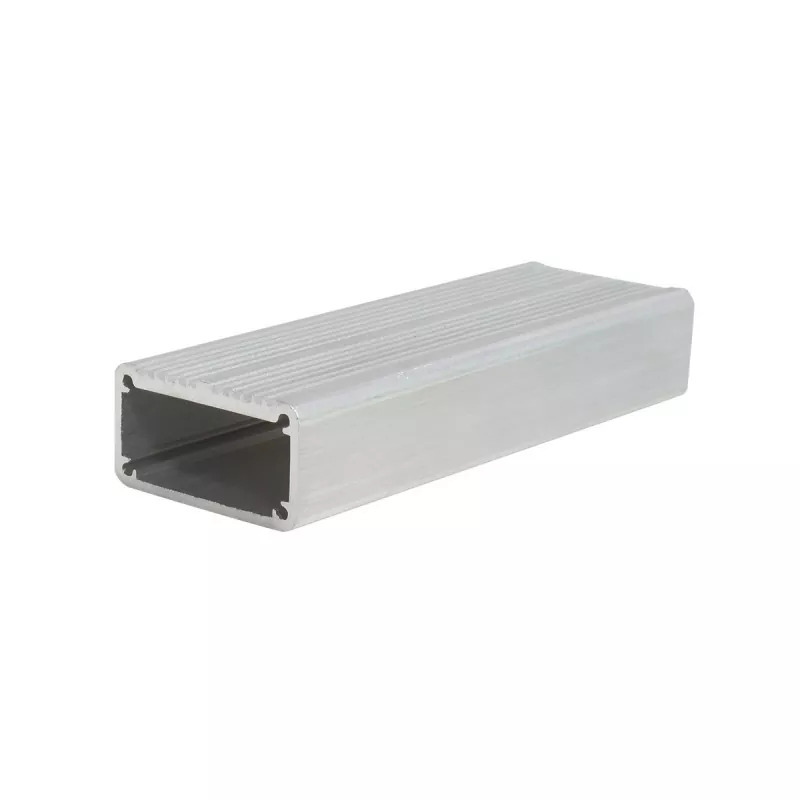

ที่อยู่อาศัยอิเล็กทรอนิกส์อลูมิเนียมอัดรีดขนาด 35 × 18 มม. สำหรับ PCB — ตู้อะลูมิเนียมโปรไฟล์แบนที่ออกแบบมาสำหรับ PCB ขนาดกะทัดรัด โมดูลเก็บข้อมูล เซ็นเซอร์ หน่วยการสื่อสาร และอุปกรณ์อิเล็กทรอนิกส์ที่มีพื้นที่จำกัด ด้วยความกว้าง 35 มม. และความสูงแบบโลว์โปรไฟล์ 18 มม. ทำให้พื้นที่ติดตั้งบอร์ดสมดุลโดยมีความหนาของอุปกรณ์น้อยที่สุด

ข้อดีหลัก

1. โปรไฟล์แบน 35 × 18 มม

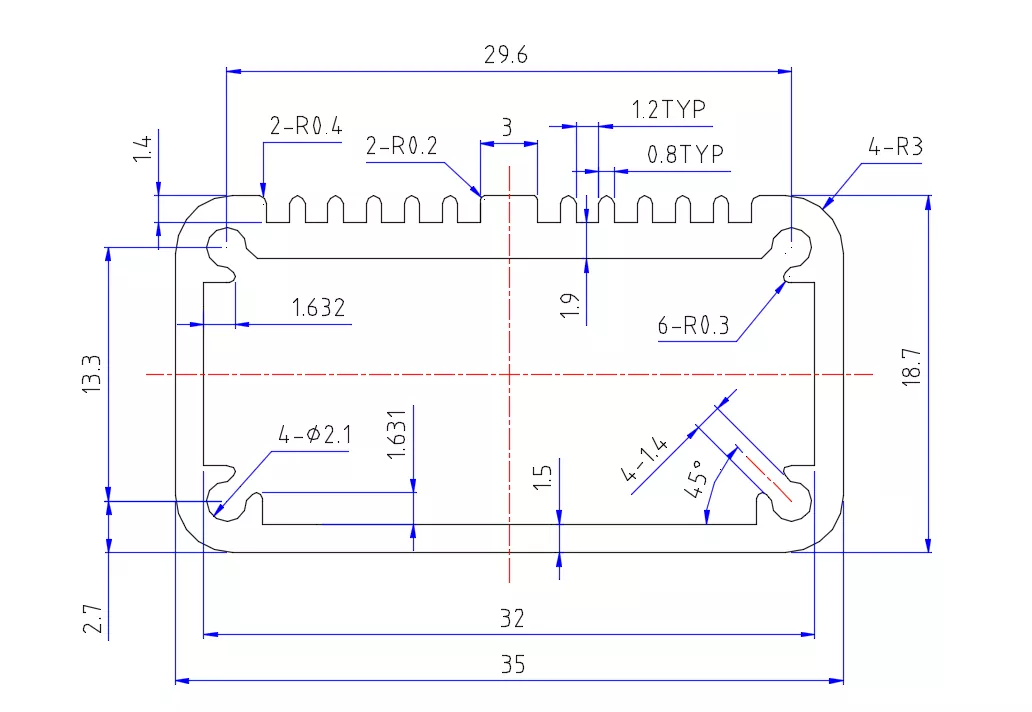

หน้าตัดขนาด 35×18 มม. เป็นโครงสร้างตัวเรือนอิเล็กทรอนิกส์ที่มีความสูงต่ำ เมื่อเปรียบเทียบกับตัวเครื่องอะลูมิเนียมที่สูงกว่า โปรไฟล์แบบแบนนี้เหมาะสำหรับการใช้งานที่มีพื้นที่ภายในจำกัดมากกว่า ซึ่งช่วยควบคุมความหนาของอุปกรณ์โดยรวม เหมาะสำหรับ: โมดูล PCB, โมดูลควบคุมขนาดเล็ก, อุปกรณ์เก็บข้อมูล, โมดูลเซ็นเซอร์, โมดูลอิเล็กทรอนิกส์การสื่อสาร, อุปกรณ์อิเล็กทรอนิกส์แบบฝัง

2. Designed for Compact PCB Electronics

กรอบอะลูมิเนียมอัดขึ้นรูปสามารถออกแบบเชิงโครงสร้างรอบๆ PCB และส่วนประกอบภายใน และปรับให้เข้ากับผลิตภัณฑ์ต่างๆ ผ่านการตัดตามความยาวและการตัดเฉือนในภายหลัง สำหรับผลิตภัณฑ์ที่จำเป็นต้องติดตั้งโมดูลอิเล็กทรอนิกส์ภายในอุปกรณ์อื่นๆ โครงสร้างแบบเรียบขนาด 35×18 มม. เหมาะอย่างยิ่ง

3. การออกแบบที่มีความสูงต่ำสำหรับการย่อขนาดอุปกรณ์

ความสูงโปรไฟล์ 18 มม. คือคุณสมบัติหลัก โครงสร้างอะลูมิเนียมขนาด 35×18 มม. มีไว้สำหรับสถานการณ์ที่: ฟังก์ชัน PCB ถูกกำหนดไว้แล้ว แต่ความสูงในการติดตั้งภายในของอุปกรณ์มีจำกัด ตัวอย่างเช่น เมื่อจำเป็นต้องติดตั้งส่วนประกอบไฟฟ้า สายไฟ หรือโครงสร้างทางกลอื่นๆ ภายในอุปกรณ์ ตู้ที่มีความสูงต่ำจะช่วยควบคุมพื้นที่ที่โมดูลอิเล็กทรอนิกส์ครอบครอง

4. การสนับสนุนเครื่องจักรกลซีเอ็นซีแม่นยำ

ตามแบบทางวิศวกรรมของลูกค้า ตัวเรือนอะลูมิเนียมสามารถนำไปแปรรูปเพิ่มเติมได้ รวมไปถึง:

เหมาะกับผลิตภัณฑ์ใดบ้าง?

1. โมดูลอิเล็กทรอนิกส์ PCB

นี่เป็นแนวทางการใช้งานที่สำคัญสำหรับตัวเรือนอิเล็กทรอนิกส์อะลูมิเนียมอัดขึ้นรูปขนาด 35×18 มม. สำหรับ PCB สามารถใช้สำหรับ: แผงควบคุม PCB, โมดูลฟังก์ชั่นอิเล็กทรอนิกส์, โมดูลวงจรฝังตัว, วงจรควบคุมขนาดเล็ก, โมดูลการประมวลผลข้อมูล, โมดูลการแปลงวงจร เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องติดตั้ง PCB ในตู้โลหะที่มีความสูงต่ำ

2. โมดูลการรับข้อมูล

โครงสร้างอะลูมิเนียมขนาด 35×18 มม. เหมาะสำหรับผลิตภัณฑ์เก็บข้อมูลขนาดกะทัดรัด เช่น โมดูลเก็บข้อมูล โมดูลรับสัญญาณ โมดูลประมวลผลข้อมูล โมดูลตรวจสอบระยะไกล โมดูลตรวจจับขนาดเล็ก โดยทั่วไปอุปกรณ์เหล่านี้จำเป็นต้องรองรับ PCB ตัวเชื่อมต่อ และส่วนประกอบอิเล็กทรอนิกส์ พร้อมทั้งลดขนาดอุปกรณ์โดยรวมลง

3. เซ็นเซอร์และโมดูลตรวจจับอัจฉริยะ

สามารถใช้สำหรับ: โมดูลอิเล็กทรอนิกส์เซ็นเซอร์, โหนดเซ็นเซอร์อัจฉริยะ, โมดูลการตรวจจับ, โมดูลการรับข้อมูลด้านสิ่งแวดล้อม, โมดูลอิเล็กทรอนิกส์ภายในอุปกรณ์ตรวจสอบ สำหรับหน่วยอิเล็กทรอนิกส์เซ็นเซอร์ที่จำเป็นต้องติดตั้งภายในอุปกรณ์หรือในพื้นที่จำกัด ตู้อะลูมิเนียมแบบแบนให้ความสามารถในการปรับเปลี่ยนเชิงพื้นที่ได้ดี

4. อุปกรณ์อิเล็กทรอนิกส์ IoT

โครงสร้างอะลูมิเนียมขนาด 35×18 มม. สามารถนำไปใช้กับโมดูลอิเล็กทรอนิกส์ IoT ขนาดเล็กบางรุ่นได้ เช่น: โมดูลควบคุม IoT, โมดูลการตรวจสอบอัจฉริยะ, โมดูลการส่งข้อมูล, โมดูลการควบคุมระยะไกล, หน่วยควบคุมภายในของอุปกรณ์อัจฉริยะ เหมาะอย่างยิ่งสำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องรวมเข้ากับอุปกรณ์อื่นๆ แทนที่จะใช้เป็นอุปกรณ์เดี่ยวขนาดใหญ่

5. โมดูลการสื่อสารและการแปลงสัญญาณ

สามารถใช้สำหรับ: โมดูลการสื่อสาร โมดูลการส่งข้อมูล โมดูลการแปลงสัญญาณ อุปกรณ์อิเล็กทรอนิกส์การสื่อสารขนาดเล็ก หน่วยการสื่อสารแบบฝัง หากผลิตภัณฑ์ส่วนใหญ่ประกอบด้วย PCB ส่วนประกอบวงจร และตัวเชื่อมต่อ และมีข้อกำหนดด้านความสูง ขนาด 35×18 มม. ก็สามารถใช้เป็นโซลูชันตู้ขนาดกะทัดรัดได้

6. โมดูลควบคุมอุตสาหกรรมและระบบอัตโนมัติ

เหมาะสำหรับ: โมดูลควบคุมอุตสาหกรรม, ชุดควบคุมอุปกรณ์อัตโนมัติ, โมดูล I/O, โมดูลประมวลผลสัญญาณ, โมดูลวงจรควบคุม, ชุดควบคุมอิเล็กทรอนิกส์ภายในอุปกรณ์ เมื่อเปรียบเทียบกับตู้ควบคุมอุตสาหกรรมขนาดใหญ่ ตู้ขนาด 35×18 มม. เหมาะกว่าเป็นโมดูลอิเล็กทรอนิกส์อิสระในอุปกรณ์ระบบอัตโนมัติ

รายการปรับแต่ง

เหตุใดจึงเลือกตัวเรือนอะลูมิเนียมขนาด 35×18 มม.

หากผลิตภัณฑ์ของคุณมีคุณสมบัติดังต่อไปนี้ คุณสามารถจัดลำดับความสำคัญของขนาด 35×18 มม. ได้: ขนาด PCB ค่อนข้างเล็ก และอุปกรณ์มีข้อจำกัดด้านความสูงสำหรับตัวเครื่อง ตัวอย่างเช่น: PCB + ชิ้นส่วนอิเล็กทรอนิกส์ + ตัวเชื่อมต่อ → ต้องใช้กล่องโลหะเพื่อการป้องกัน → แต่ความสูงในการติดตั้งภายในของอุปกรณ์ต้องไม่สูงเกินไป → ตัวเรือนอลูมิเนียมแบน 35×18 มม.

ดังนั้น เมื่อเปรียบเทียบกับกล่องอะลูมิเนียมทรงสี่เหลี่ยมทั่วไป เคสอิเล็กทรอนิกส์อะลูมิเนียมอัดขึ้นรูปขนาด 35×18 มม. สำหรับ PCB จึงเหมาะสำหรับการเน้นย้ำมากกว่า: การออกแบบแบบ Low-profile / อุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด / ตู้ประหยัดพื้นที่

ข้อดีของการผลิต Boyuan

ประสบการณ์การผลิตที่อยู่อาศัยอลูมิเนียมมากกว่า 20 ปี

Boyuan Hardware มีประสบการณ์มากกว่า 20 ปีในการผลิตตัวเรือนอะลูมิเนียมและแชสซีอะลูมิเนียม โดยเน้นระยะยาวที่การผลิตและการแปรรูปชิ้นส่วนโครงสร้างอิเล็กทรอนิกส์อะลูมิเนียม

ประมาณ โรงงานผลิต 10,000 ตารางเมตร

ด้วยพื้นที่การผลิตประมาณ 10,000 ตารางเมตร สามารถรองรับข้อกำหนดโครงการที่อยู่อาศัยอะลูมิเนียมได้ตั้งแต่ตัวอย่างไปจนถึงการผลิตจำนวนมาก

การตัดเฉือนแบบหลายกระบวนการ

กระบวนการผลิตส่วนใหญ่เสร็จสิ้นภายในบริษัท รวมถึง: การตัด → การตัดเฉือน CNC → การเจาะ/การต๊าป → การรักษาพื้นผิว → การแกะสลักด้วยเลเซอร์/ซิลค์สกรีน → การตรวจสอบ → การประกอบ

การสนับสนุนการตัดเฉือนแบบกำหนดเอง

สำหรับกล่องหุ้มโปรไฟล์มาตรฐาน Boyuan สามารถทำการประมวลผลทางกลเพิ่มเติมตาม PCB อินเทอร์เฟซ วิธีการติดตั้ง และโครงสร้างผลิตภัณฑ์ของลูกค้า เพื่อให้ตู้พอดีกับอุปกรณ์อิเล็กทรอนิกส์ขั้นสุดท้าย

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

เคสอะลูมิเนียมขนาด 35×18 มม. เหมาะสำหรับ PCB หรือไม่

เหมาะสำหรับ PCB ขนาดกะทัดรัดและโมดูลอิเล็กทรอนิกส์ ความเข้ากันได้ที่แท้จริงต้องได้รับการยืนยันโดยพิจารณาจากขนาด PCB ความสูงของส่วนประกอบ และโครงสร้างภายใน

เคสอะลูมิเนียมขนาด 35×18 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

ส่วนใหญ่เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ PCB โมดูลเก็บข้อมูล โมดูลเซ็นเซอร์ อุปกรณ์ IoT โมดูลการสื่อสาร โมดูลการแปลงสัญญาณ และโมดูลควบคุมระบบอัตโนมัติทางอุตสาหกรรม

ความยาวของตัวเรือนอลูมิเนียมขนาด 35×18 มม. สามารถปรับแต่งได้หรือไม่?

ใช่. 35×18 มม. ระบุขนาดหน้าตัด และสามารถตัดและประมวลผลความยาวของผลิตภัณฑ์ตาม PCB และโครงสร้างของอุปกรณ์ได้

เคสอะลูมิเนียมขนาด 35×18 มม. เหมาะสำหรับอุปกรณ์ที่มีพื้นที่จำกัดหรือไม่

ใช่. ความสูงโปรไฟล์ต่ำเพียง 18 มม. ทำให้เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่มีข้อกำหนดด้านความหนาของอุปกรณ์หรือความสูงในการติดตั้ง

สามารถตัดเฉือนช่องเชื่อมต่อได้หรือไม่?

ใช่. การตัดเฉือน CNC สำหรับอินเทอร์เฟซ ขั้วต่อ ไฟแสดงสถานะ ปุ่ม ฯลฯ สามารถทำได้ตามแบบทางวิศวกรรมของลูกค้า

สามารถกลึงโลโก้ได้หรือไม่?

ใช่ รองรับการแกะสลักด้วยเลเซอร์และการพิมพ์ซิลค์สกรีน โซลูชันเฉพาะได้รับการยืนยันตามข้อกำหนดพื้นผิวของผลิตภัณฑ์และการออกแบบ
