ตู้อลูมิเนียม PCB ขนาด 40 × 25 มม. สำหรับแผงวงจรอิเล็กทรอนิกส์

กล่อง PCB อะลูมิเนียมขนาด 40×25 มม. สำหรับแผงวงจรอิเล็กทรอนิกส์ เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการควบคุมระดับเสียงภายนอก ติดตั้งแผงวงจร และรวมอินเทอร์เฟซหลายรายการ Boyuan Hardware ผู้ผลิตและซัพพลายเออร์ในประเทศจีนที่มีประสบการณ์มากกว่า 20 ปีและมีโรงงานขนาดประมาณ 10,000 ตารางเมตร ให้บริการด้านการตัด การกลึง CNC การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ ซิลค์สกรีน การตรวจสอบ และการประกอบ

คำจำกัดความของผลิตภัณฑ์

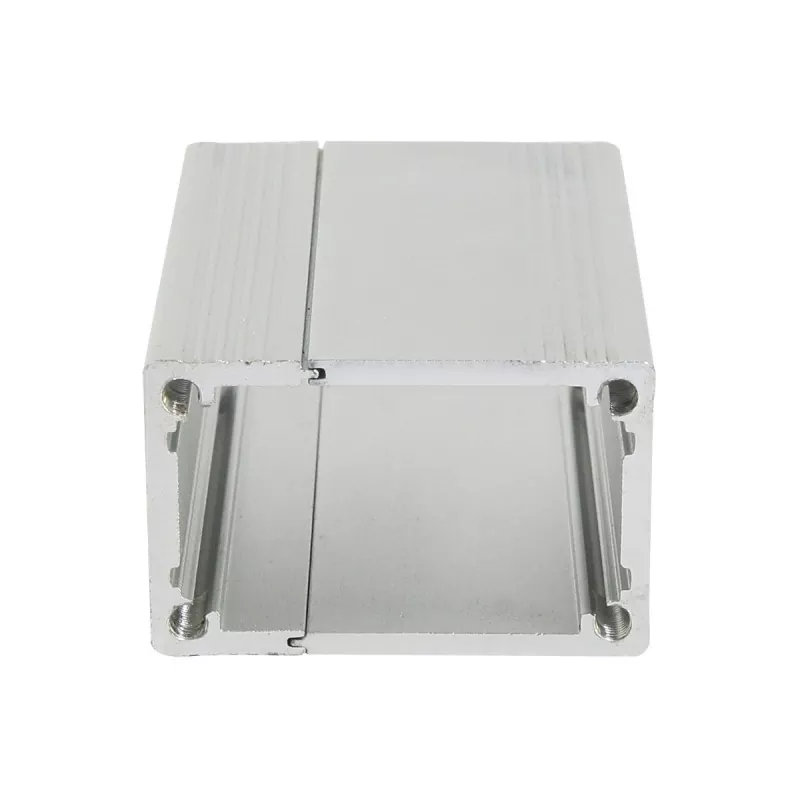

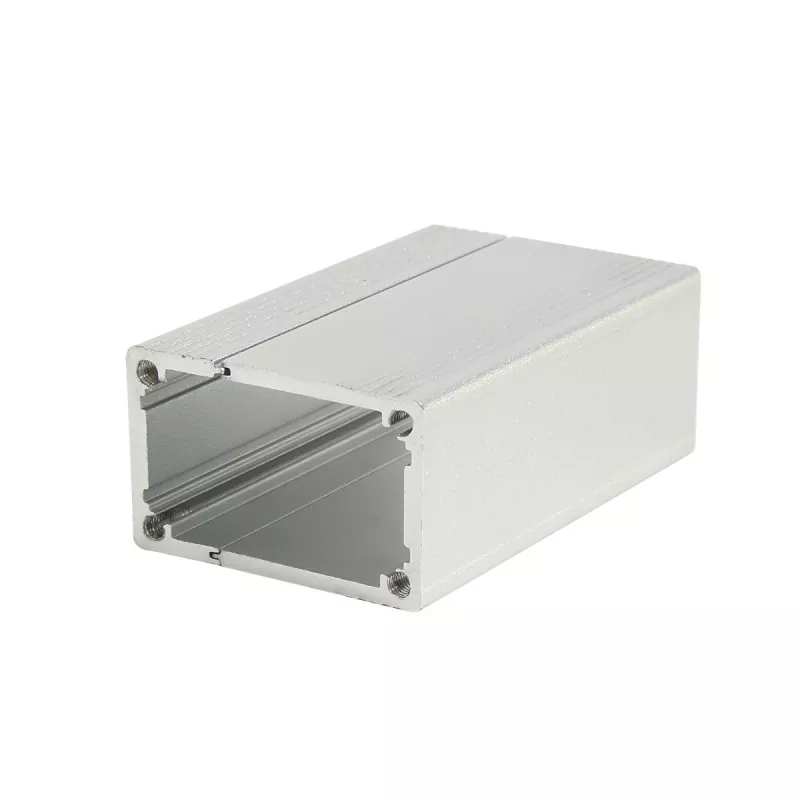

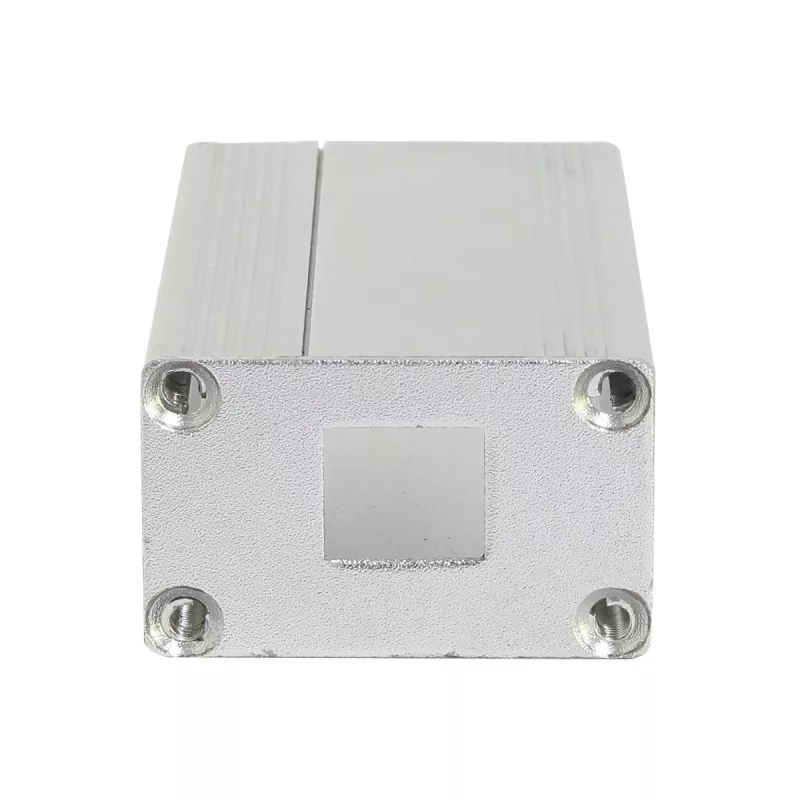

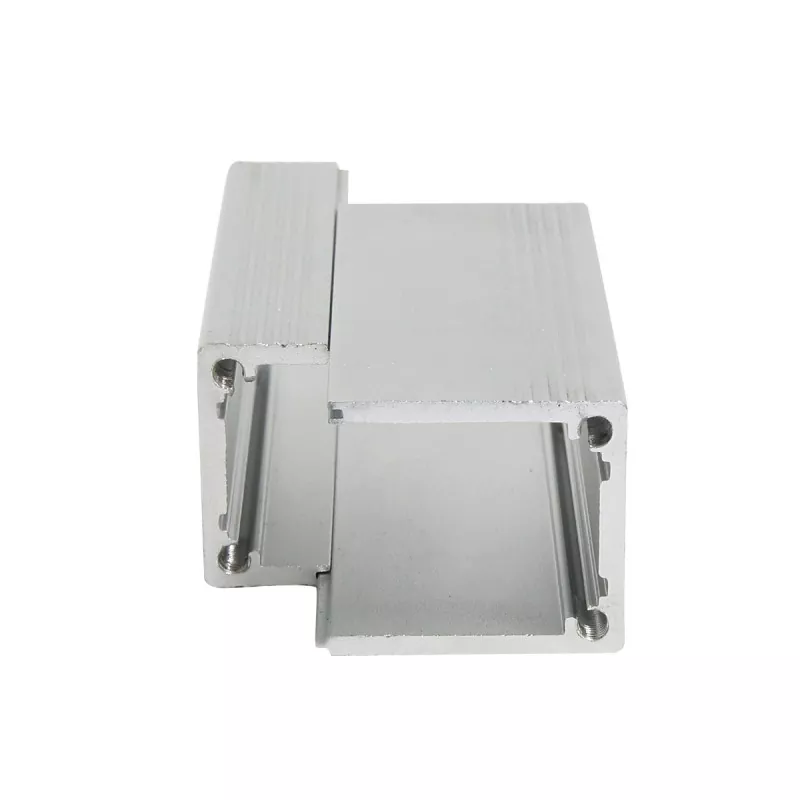

ตู้อะลูมิเนียมขนาด 40×25 มม. เป็นโครงอะลูมิเนียมอัดขึ้นรูปสำหรับโมดูลอิเล็กทรอนิกส์ขนาดเล็กถึงขนาดกลาง แผงวงจร PCB และอุปกรณ์อิเล็กทรอนิกส์แบบฝัง

หน้าตัดขนาด 40×25 มม. เป็นสเปคโปรไฟล์แบนที่ค่อนข้างกะทัดรัด เมื่อเปรียบเทียบกับตู้อิเล็กทรอนิกส์ขนาดเล็ก สามารถให้พื้นที่เค้าโครงภายในสำหรับ PCB ส่วนประกอบวงจร และชุดอินเทอร์เฟซได้มากขึ้น โดยไม่เพิ่มขนาดอุปกรณ์โดยรวมอย่างมีนัยสำคัญ ดังนั้นจึงเหมาะสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการควบคุมระดับเสียงภายนอก ติดตั้งแผงวงจร และรวมอินเทอร์เฟซหลายตัว

ตู้อะลูมิเนียมอัดขึ้นรูปประเภทนี้มักจะใช้โปรไฟล์เป็นตัวหลัก ซึ่งเกิดขึ้นจากการตัดความยาวคงที่ตามความยาวที่ต้องการ ตามด้วยเครื่องจักร CNC การเจาะ การต๊าป การเปิดส่วนต่อประสาน และการติดตั้งแผ่นปิดตามโครงสร้างของผลิตภัณฑ์

สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการการผลิตจำนวนมากในระยะยาว โครงสร้างอะลูมิเนียมอัดขึ้นรูปที่ได้มาตรฐานขนาด 40×25 มม. ยังช่วยลดความซับซ้อนของการออกแบบโครงสร้างตู้และการตัดเฉือนอีกด้วย

ข้อดีหลัก

1. หน้าตัดแบน เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัด

40×25 มม. ไม่เพียงแต่มุ่งหวัง "ความเล็ก" เท่านั้น แต่ยังบรรลุความสมดุลระหว่างขนาดอุปกรณ์และพื้นที่ติดตั้งภายในอีกด้วย

ความสูงหน้าตัด 25 มม. ทำให้โปรไฟล์ตู้โดยรวมต่ำ ในขณะที่ความกว้าง 40 มม. ให้พื้นที่เค้าโครงด้านข้างสำหรับ PCB และส่วนประกอบอิเล็กทรอนิกส์ภายใน

ดังนั้นจึงเหมาะสำหรับ:

• โมดูลควบคุม PCB ขนาดเล็ก
• โมดูลการเก็บข้อมูล
• โมดูลการแปลงสัญญาณ
• โมดูลการสื่อสาร
• โมดูลอิเล็กทรอนิกส์ IoT
• โมดูลควบคุมอิเล็กทรอนิกส์อุตสาหกรรม

เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่จำเป็นต้องติดตั้งแผงวงจร อินเทอร์เฟซ และส่วนประกอบอิเล็กทรอนิกส์จำนวนเล็กน้อยจากส่วนกลางในกล่องขนาดกะทัดรัดเพียงอันเดียว

2. เหมาะสำหรับ PCB แบบรวมและการออกแบบอินเทอร์เฟซ

สำหรับอุปกรณ์อิเล็กทรอนิกส์จำนวนมาก กล่องหุ้มไม่เพียงแต่ต้องรองรับ PCB เท่านั้น แต่ยังต้องจัดเรียง USB, DC, กำลังไฟ, การสื่อสาร, สัญญาณ และอินเทอร์เฟซอื่นๆ ที่ด้านข้างหรือด้านท้ายอีกด้วย

40×25 มม. สามารถให้พื้นที่โครงสร้างมากกว่าข้อกำหนดที่มีขนาดเล็กเป็นพิเศษ ในขณะที่ยังคงขนาดผลิตภัณฑ์ที่ค่อนข้างกะทัดรัดไว้

ตามการออกแบบจริง กล่องหุ้มสามารถตัดเฉือนได้สำหรับ:

• ช่องเปิดอินเทอร์เฟซ
• รูไฟ
• ช่องเชื่อมต่อการสื่อสาร
• รูไฟแสดงสถานะ
• รูกระดุม
• รูยึด
• รูเกลียว
• การซ่อมโครงสร้าง PCB

จึงเกิดเป็นตู้อุปกรณ์อิเล็กทรอนิกส์ที่สมบูรณ์

3. สามารถปรับความยาวได้ตามโมดูลอิเล็กทรอนิกส์ภายใน

40×25 มม. ส่วนใหญ่จะกำหนดหน้าตัดของโปรไฟล์ ไม่ใช่ความยาวขั้นสุดท้ายของผลิตภัณฑ์

ดังนั้น การตัดความยาวคงที่จึงสามารถทำได้ตามความยาวของ PCB โมดูลวงจร และส่วนประกอบภายใน

สำหรับผลิตภัณฑ์ที่มีความยาวต่างกัน สามารถใช้ข้อกำหนดหน้าตัดเดียวกันได้ และสามารถสร้างกล่องหุ้มที่มีขนาดต่างกันได้โดยการปรับความยาวโปรไฟล์อะลูมิเนียม ซึ่งเป็นประโยชน์สำหรับการออกแบบซีรีส์ผลิตภัณฑ์อิเล็กทรอนิกส์

4. โครงสร้างการอัดขึ้นรูปอลูมิเนียมช่วยให้การตัดเฉือนที่แม่นยำตามมา

กล่องอะลูมิเนียมอัดขึ้นรูปขนาด 40×25 มม. ไม่จำกัดเพียงการใช้เป็น "กล่องอะลูมิเนียม" ธรรมดา ๆ เท่านั้น

ตามแบบของผลิตภัณฑ์ สามารถดำเนินการแปรรูปเพิ่มเติมได้: การตัด → การตัดเฉือน CNC → การเจาะ → การต๊าป → การรักษาพื้นผิว → การแกะสลักด้วยเลเซอร์/ซิลค์สกรีน → การตรวจสอบ → การประกอบ

ดังนั้นจึงสามารถค่อยๆ ตัดเฉือนจากโปรไฟล์พื้นฐานไปเป็นตู้อิเล็กทรอนิกส์ที่ตรงตามข้อกำหนดด้านโครงสร้างของอุปกรณ์เฉพาะได้

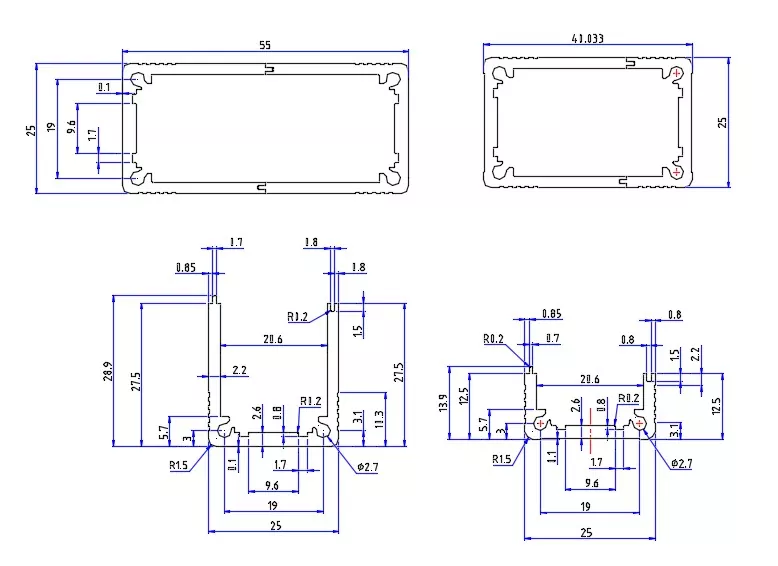

ข้อมูลจำเพาะทางเทคนิค

การใช้งานผลิตภัณฑ์

ตู้ PCB อะลูมิเนียม 40×25 มม. สำหรับขนาดแผงวงจรอิเล็กทรอนิกส์ เหมาะสำหรับอุปกรณ์ที่มีปริมาณจำกัด แต่ต้องการชิ้นส่วนอิเล็กทรอนิกส์ภายในและพื้นที่อินเทอร์เฟซจำนวนหนึ่ง

1. โมดูลควบคุมอุตสาหกรรม

40×25 มม. สามารถใช้กับโมดูลอิเล็กทรอนิกส์อุตสาหกรรมขนาดกะทัดรัดบางรุ่น เช่น:

• โมดูลส่วนขยาย PLC
• โมดูลอินพุต/เอาท์พุต
• โมดูลควบคุมอุตสาหกรรม
• โมดูลการแปลงสัญญาณ
• โมดูลการเก็บข้อมูล
• คอนโทรลเลอร์แบบฝัง
• โมดูลอิเล็กทรอนิกส์อุปกรณ์อัตโนมัติ

โดยปกติแล้ว ผลิตภัณฑ์เหล่านี้จำเป็นต้องติดตั้ง PCB และจัดเตรียมอินเทอร์เฟซด้านพลังงาน สัญญาณ หรือการสื่อสารไว้บนตัวเครื่อง ดังนั้นจึงต้องมีการตัดเฉือนเชิงโครงสร้างมากกว่าเปลือกป้องกันธรรมดาที่ไม่มีรูพรุน

2. อุปกรณ์เก็บข้อมูลและประมวลผลสัญญาณ

เหมาะสำหรับ:

• โมดูลการเก็บข้อมูล
• โมดูลการรับสัญญาณ
• ตัวแปลงสัญญาณ
• โมดูลการประมวลผลข้อมูล
• โมดูลการตรวจสอบ
• โมดูลอินเทอร์เฟซเซ็นเซอร์

ผลิตภัณฑ์เหล่านี้มักจะมีขนาดไม่ใหญ่นัก แต่จำเป็นต้องติดตั้ง PCB, สายไฟ หรือส่วนประกอบอินเทอร์เฟซภายใน 40×25 มม. ให้พื้นที่ติดตั้งที่ค่อนข้างกะทัดรัด

3. โมดูลอิเล็กทรอนิกส์การสื่อสารและเครือข่าย

สามารถใช้สำหรับ:

• โมดูลการสื่อสาร
• โมดูลการส่งข้อมูล
• อุปกรณ์แปลงสัญญาณ
• อุปกรณ์สื่อสารแบบฝัง
• โมดูลอิเล็กทรอนิกส์การสื่อสารผ่านเครือข่าย
• โมดูลควบคุมการสื่อสารไร้สาย

ความยาวของกรอบหุ้มสามารถปรับได้ตามแผงวงจรภายใน และสามารถทำการโพสต์แมชชีนนิ่งสำหรับตำแหน่งอินเทอร์เฟซได้

4. IoT และอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ

40×25 มม. ยังเหมาะสำหรับบางรุ่น:

• โมดูลควบคุม IoT
• โมดูลการตรวจสอบอัจฉริยะ
• อุปกรณ์รับข้อมูลระยะไกล
• โมดูลเซ็นเซอร์อัจฉริยะ
• อุปกรณ์อิเล็กทรอนิกส์ฝังตัว
• ขั้วต่อการควบคุมอัจฉริยะ

สำหรับผลิตภัณฑ์ที่ต้องการรวม PCB อินเทอร์เฟซ และส่วนประกอบอิเล็กทรอนิกส์เข้าด้วยกันในปริมาณที่น้อยลง ข้อมูลจำเพาะนี้มีความสามารถในการปรับเปลี่ยนได้ดี

5. เครื่องมือขนาดเล็กและทดสอบโมดูลอิเล็กทรอนิกส์

ยังใช้สำหรับ:

• โมดูลการวัด
• โมดูลการตรวจจับ
• ทดสอบโมดูลอิเล็กทรอนิกส์
• อุปกรณ์ตรวจสอบสัญญาณ
• โมดูลอิเล็กทรอนิกส์ภายในเครื่องมือ
• อุปกรณ์ควบคุมขนาดเล็ก

ท้ายที่สุดแล้วความเหมาะสมสำหรับอุปกรณ์เฉพาะนั้นขึ้นอยู่กับขนาด PCB ความสูงของส่วนประกอบภายใน รูปแบบอินเทอร์เฟซ และวิธีการติดตั้ง ไม่ใช่แค่ขนาดหน้าตัดของกล่องหุ้มเท่านั้น

สิ่งที่สามารถปรับแต่งได้?

การรักษาพื้นผิวและการตัดเฉือนลักษณะที่ปรากฏ

กล่องอะลูมิเนียมขนาด 40×25 มม. สามารถผ่านการตัดเฉือนพื้นผิวในภายหลังได้ตามความต้องการด้านรูปลักษณ์ของผลิตภัณฑ์ขั้นสุดท้าย

สามารถเลือกสิ่งต่อไปนี้ได้ตามความต้องการของผลิตภัณฑ์จริง:

• อโนไดซ์
• การรักษาพื้นผิวอลูมิเนียม
• การแกะสลักด้วยเลเซอร์
• การพิมพ์ซิลค์สกรีน
• เครื่องจักรโลโก้
• การตัดแต่งขึ้นรูปด้วยเครื่องจักรลักษณะอื่น ๆ ที่จำเป็นสำหรับการเขียนแบบ

หากลูกค้ามีสี เอฟเฟกต์พื้นผิว หรือตำแหน่งโลโก้ที่ระบุ ก็สามารถยืนยันได้ในระหว่างขั้นตอนการสุ่มตัวอย่าง

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

ตู้อลูมิเนียมขนาด 40×25 มม. เหมาะกับ PCB ประเภทใด

เหมาะกว่าสำหรับ PCB ขนาดเล็กถึงขนาดกลางและโมดูลฟังก์ชันอิเล็กทรอนิกส์ โดยเฉพาะอย่างยิ่งอุปกรณ์ขนาดกะทัดรัดที่ต้องจัดเรียงอินเทอร์เฟซ รูยึด หรือส่วนประกอบอิเล็กทรอนิกส์จำนวนไม่มากพร้อมกัน จำเป็นต้องมีการยืนยันเฉพาะโดยพิจารณาจากขนาด PCB จริงและความสูงของส่วนประกอบ

ความยาวของตู้อลูมิเนียมขนาด 40×25 มม. สามารถปรับแต่งได้หรือไม่?

ใช่. 40×25 มม. แสดงถึงขนาดหน้าตัดของโปรไฟล์ และความยาวตู้จริงสามารถกลึงด้วยความยาวคงที่ได้ตาม PCB และโครงสร้างของอุปกรณ์

ตู้ PCB อลูมิเนียมขนาด 40 × 25 มม. สำหรับแผงวงจรอิเล็กทรอนิกส์สามารถตัดเฉือนตามแบบของฉันได้หรือไม่

ใช่. โปรไฟล์ ความยาว อินเทอร์เฟซ รูยึด รูเกลียว และข้อกำหนดด้านเครื่องจักร CNC อื่นๆ สามารถยืนยันได้ตามแบบ 2D หรือ 3D

สามารถติดตั้งอินเทอร์เฟซบนตู้อะลูมิเนียมขนาด 40×25 มม. ได้หรือไม่

ใช่. ช่องเปิดสามารถตัดเฉือนตามตำแหน่งอินเทอร์เฟซของผลิตภัณฑ์จริง รวมถึงแหล่งจ่ายไฟ, USB, การสื่อสาร และอินเทอร์เฟซสัญญาณอื่นๆ

สามารถเจาะรูยึดและรูเกลียวได้หรือไม่?

ใช่. การเจาะ การต๊าป และการตัดเฉือน CNC ที่เกี่ยวข้องสามารถทำได้ตามวิธีการติดตั้งผลิตภัณฑ์

40×25มม. เหมาะสำหรับอุปกรณ์ควบคุมอุตสาหกรรมหรือไม่

เหมาะสำหรับโมดูลควบคุมทางอุตสาหกรรมขนาดกะทัดรัด โมดูล I/O โมดูลเก็บข้อมูล โมดูลแปลงสัญญาณ ฯลฯ จำเป็นต้องมีการยืนยันขั้นสุดท้ายโดยพิจารณาจาก PCB และโครงสร้างภายใน
