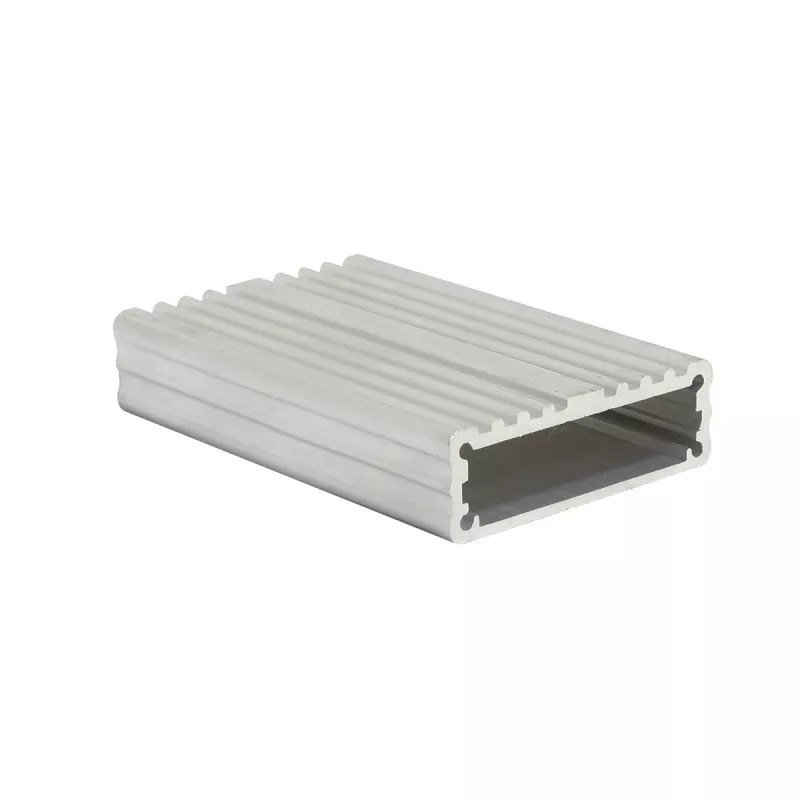

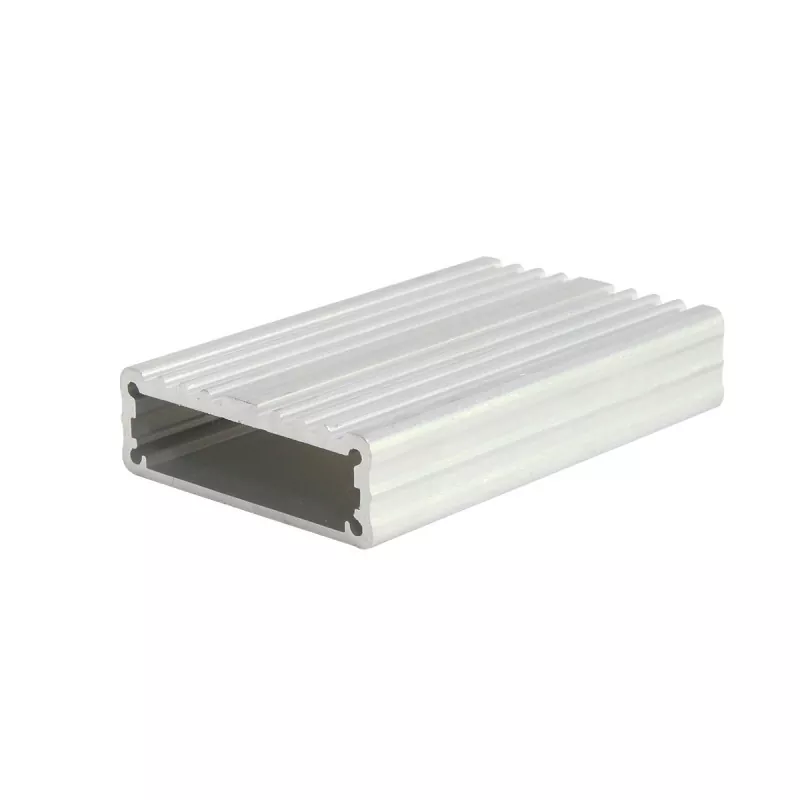

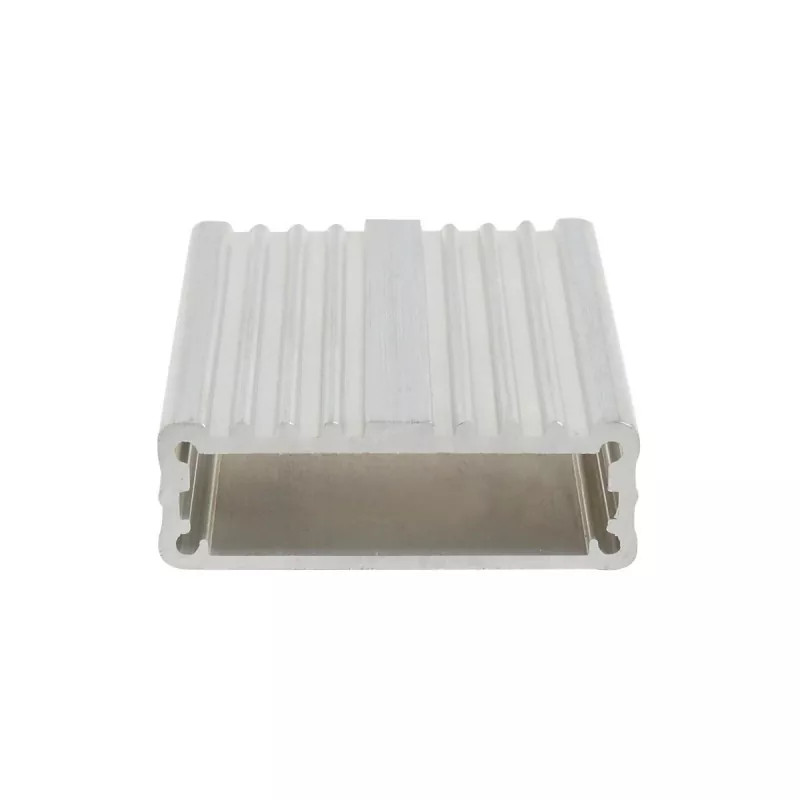

ตู้อะลูมิเนียมฝังโมดูลอิเล็กทรอนิกส์ขนาด 43 × 13 มม

เมื่อความสูงของส่วนประกอบภายในของโมดูลอิเล็กทรอนิกส์ถูกจำกัด และจำเป็นต้องควบคุมความหนาของผลิตภัณฑ์โดยรวม เปลือกอะลูมิเนียมโปรไฟล์ต่ำสามารถลดพื้นที่ที่อุปกรณ์ครอบครองได้อย่างมีประสิทธิภาพ ขนาดด้านข้าง 43 มม. ให้ความกว้างของโครงร่าง PCB ที่แน่นอน ด้วยการออกแบบหน้าตัด "กว้างขึ้น + ล่าง" ทำให้มีการป้องกันโครงสร้างและพื้นที่การติดตั้งสำหรับโมดูลอิเล็กทรอนิกส์แบบเรียบ Boyuan มีประสบการณ์มากกว่า 20 ปี และพื้นที่โรงงานประมาณ 10,000 ตารางเมตร มาปรึกษาเราสิคะ

มันเหมาะกับอะไร?

• โมดูล PCB แบบบาง
• โมดูลอิเล็กทรอนิกส์เซนเซอร์
• โมดูลการแปลงสัญญาณ
• โมดูลอินเทอร์เฟซ
• โมดูลการเก็บข้อมูล
• ส่วนประกอบอิเล็กทรอนิกส์แบบฝัง
• โมดูลภายในเครื่องมือขนาดเล็ก

การบังคับใช้จริงจะต้องได้รับการยืนยันเพิ่มเติมตามขนาด PCB ความสูงของส่วนประกอบ รูปแบบอินเทอร์เฟซ และโครงสร้างการติดตั้งภายใน

คุณสมบัติผลิตภัณฑ์

1. ความสูงต่ำ 13 มม. เหมาะสำหรับผลิตภัณฑ์ที่ไวต่อความหนา

ข้อได้เปรียบหลักของตู้อลูมิเนียมโมดูลอิเล็กทรอนิกส์แบบฝังขนาด 43 × 13 มม. ไม่ใช่พื้นที่ภายใน "ใหญ่" แต่มีความสูงโดยรวมต่ำ

สำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องติดตั้งในพื้นที่ที่มีความหนาจำกัด ความสูงของตู้จะส่งผลโดยตรงต่อขนาดของผลิตภัณฑ์ขั้นสุดท้าย

ดังนั้น 43×13 มม. จึงเหมาะสำหรับ:

• อุปกรณ์อิเล็กทรอนิกส์บางเฉียบ
• โมดูล PCB แบบโปรไฟล์ต่ำ
• ส่วนประกอบอิเล็กทรอนิกส์แบบฝัง
• โมดูลอิเล็กทรอนิกส์ภายในเครื่องมือ
• โมดูลเซ็นเซอร์
• โมดูลประมวลผลสัญญาณขนาดเล็ก

หากส่วนประกอบอิเล็กทรอนิกส์ภายในมีความสูงต่ำ การใช้กล่องหุ้มขนาดหน้าตัด 13 มม. สามารถหลีกเลี่ยงการใช้กล่องหุ้มที่ลึกเกินไปเพื่อรองรับแผงวงจรได้

2. ความกว้าง 43 มม. และความสูง 13 มม. สร้างหน้าตัดแบบแบน

อัตราส่วนความกว้างต่อความสูง 43×13 มม. ค่อนข้างชัดเจน

ไม่ใช่ตู้อิเล็กทรอนิกส์ที่อยู่ใกล้สี่เหลี่ยมจัตุรัส แต่เป็นโครงสร้างแบนที่โน้มตัวไปทางการขยายตัวด้านข้าง

โครงสร้างนี้เหมาะสำหรับโครงร่าง PCB ด้านข้าง เช่น การจัดเรียงส่วนประกอบของวงจร ขั้วต่อ หรืออินเทอร์เฟซสัญญาณตามทิศทางของ PCB

สำหรับผลิตภัณฑ์บางอย่างที่ต้องการ: พื้นที่เค้าโครง PCB ที่กว้างขึ้น + ความหนาของอุปกรณ์ที่ต่ำกว่า หน้าตัดนี้เหมาะสมกว่าตู้สูงและแคบ

3. เหมาะสำหรับ Slim PCB และโมดูลฟังก์ชันอิเล็กทรอนิกส์

43×13 มม. สามารถใช้เป็นโครงสร้างป้องกันภายนอกสำหรับ PCB ได้

สำหรับแผงวงจรที่ไม่มีส่วนประกอบขนาดใหญ่ หม้อแปลง หรือขั้วต่อสูงภายใน การตัดความยาวคงที่สามารถทำได้ตามความยาวของ PCB ตามด้วยอินเทอร์เฟซการตัดเฉือนและโครงสร้างการติดตั้งสำหรับผลิตภัณฑ์จริง

กระบวนการหลังการตัดเฉือนทั่วไปประกอบด้วย:

• การตัดความยาวคงที่
• เครื่องจักรกลซีเอ็นซีหน้าท้าย
• ช่องเปิดอินเทอร์เฟซ
• การเจาะรูยึด
• การเจาะรูเกลียว
• การซ่อมโครงสร้าง PCB
• รูไฟแสดงสถานะ
• รูกระดุม
• เครื่องจักรโลโก้

4. เหมาะอย่างยิ่งสำหรับซีรี่ส์ผลิตภัณฑ์

หากผลิตภัณฑ์อิเล็กทรอนิกส์มี PCB ที่มีความยาวต่างกัน แต่โดยพื้นฐานแล้วมีโครงสร้างหน้าตัดเดียวกัน ขนาดหน้าตัด 43×13 มม. จะไม่เปลี่ยนแปลงในขณะที่ปรับความยาวโปรไฟล์เท่านั้น

ตัวอย่างเช่น:

• ความยาวสั้น → โมดูลอิเล็กทรอนิกส์ขนาดเล็ก
• ความยาวปานกลาง → โมดูลเซ็นเซอร์/ตัวแปลง
• ความยาวที่ยาวขึ้น → การควบคุมแบบบางหรือโมดูลข้อมูล

วิธีนี้เหมาะสำหรับการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์เป็นชุด

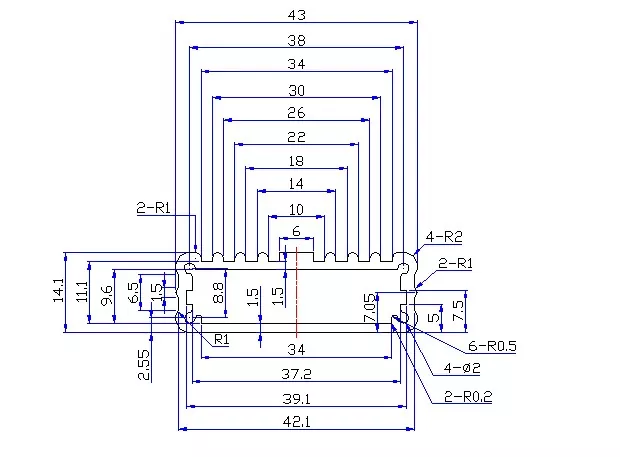

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดเฉพาะของอลูมิเนียมอัลลอยด์ ความหนาของผนังโปรไฟล์ โครงสร้างภายใน ช่วงความยาว เกณฑ์ความคลาดเคลื่อนของการตัดเฉือน และข้อกำหนดการรักษาพื้นผิว จำเป็นต้องได้รับการยืนยันตามแบบหรือคำสั่งเฉพาะ

ขอบเขตการสมัคร

1. โมดูลอิเล็กทรอนิกส์ PCB บาง

หนึ่งในทิศทางที่เหมาะสมที่สุดสำหรับ 43×13 มม. คือโมดูล PCB ที่มีความสูงต่ำ

ตัวอย่างเช่น:

• โมดูลวงจรควบคุม
• โมดูลประมวลผลสัญญาณ
• โมดูลอินเทอร์เฟซ
• โมดูลการแปลง
• โมดูลอิเล็กทรอนิกส์แบบฝัง
• แผงควบคุมอิเล็กทรอนิกส์ขนาดเล็ก

ผลิตภัณฑ์เหล่านี้มักไม่ต้องการพื้นที่ภายในที่สูงมาก แต่ต้องมีความกว้างของโครงร่าง PCB ด้านข้าง ดังนั้นโครงสร้างเรียบขนาด 43 × 13 มม. จึงเหมาะสมกว่า

2. เซ็นเซอร์และโมดูลอิเล็กทรอนิกส์ตรวจจับ

สามารถใช้สำหรับบางคน:

• โมดูลเซ็นเซอร์
• โมดูลการรับสัญญาณ
• โมดูลการตรวจจับ
• โมดูลการตรวจสอบ
• โมดูลการเก็บข้อมูล
• เซ็นเซอร์อินเทอร์เฟซส่วนประกอบอิเล็กทรอนิกส์

ตู้อลูมิเนียมโมดูลอิเล็กทรอนิกส์แบบฝังขนาด 43 × 13 มม. เหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีวงจรภายในบางและมีความหนาของผลิตภัณฑ์โดยรวมจำกัด

3. การแปลงสัญญาณและโมดูลอินเทอร์เฟซ

ตัวอย่างเช่น:

• โมดูลการแปลงสัญญาณ
• โมดูลการแปลงอินเทอร์เฟซ
• โมดูลอินเทอร์เฟซข้อมูล
• โมดูลอินเทอร์เฟซการสื่อสาร
• โมดูลประมวลผลสัญญาณไฟฟ้า

โดยทั่วไปผลิตภัณฑ์เหล่านี้ต้องใช้ PCB และตัวเชื่อมต่อจำนวนหนึ่ง แต่ปริมาณโดยรวมยังน้อย

4. อุปกรณ์อิเล็กทรอนิกส์ฝังตัว

43×13 มม. สามารถใช้กับโมดูลอิเล็กทรอนิกส์บางตัวที่จำเป็นต้องติดตั้งภายในอุปกรณ์อื่น เช่น:

• โมดูลควบคุมแบบฝัง
• โมดูลอิเล็กทรอนิกส์ตรวจสอบขนาดเล็ก
• องค์ประกอบการรับข้อมูล
• โมดูลอิเล็กทรอนิกส์อัจฉริยะ
• โมดูลฟังก์ชันภายในของอุปกรณ์

โครงสร้างที่มีความสูงต่ำเหมาะอย่างยิ่งสำหรับสถานการณ์ที่มีพื้นที่ติดตั้งจำกัด

5. โมดูลอิเล็กทรอนิกส์ภายในเครื่องมือขนาดเล็ก

ยังใช้สำหรับ:

• โมดูลอิเล็กทรอนิกส์การวัด
• โมดูลทดสอบ
• โมดูลควบคุมเครื่องมือ
• โมดูลประมวลผลสัญญาณ
• อุปกรณ์ตรวจจับส่วนประกอบภายใน

อย่างไรก็ตาม หากมีชิ้นส่วนอิเล็กทรอนิกส์ทรงสูงภายในผลิตภัณฑ์ ความสูง 13 มม. อาจไม่เพียงพอ และจำเป็นต้องเลือกข้อกำหนดโปรไฟล์อะลูมิเนียมที่สูงขึ้น

เนื้อหาที่ปรับแต่งได้

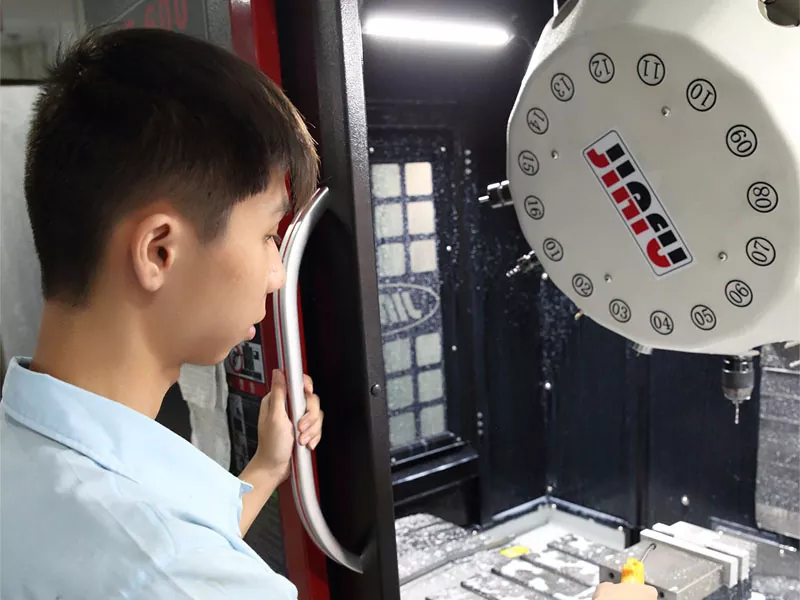

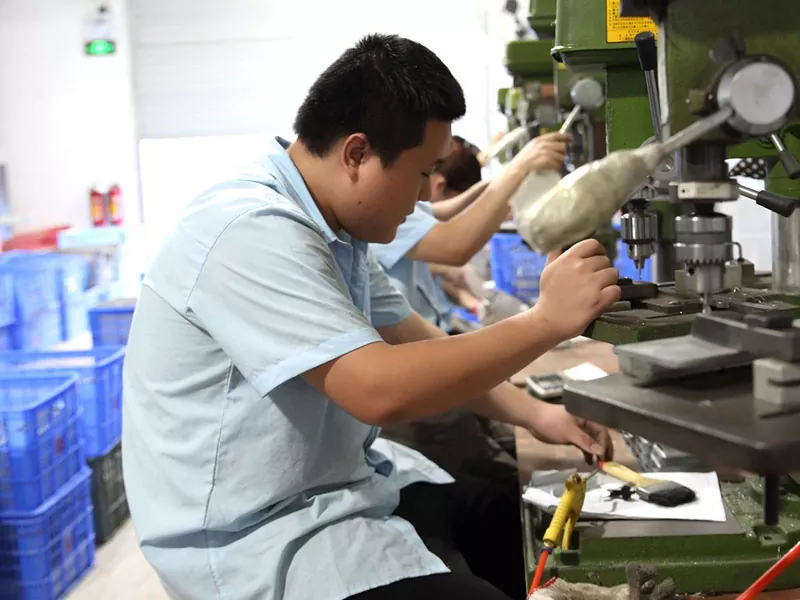

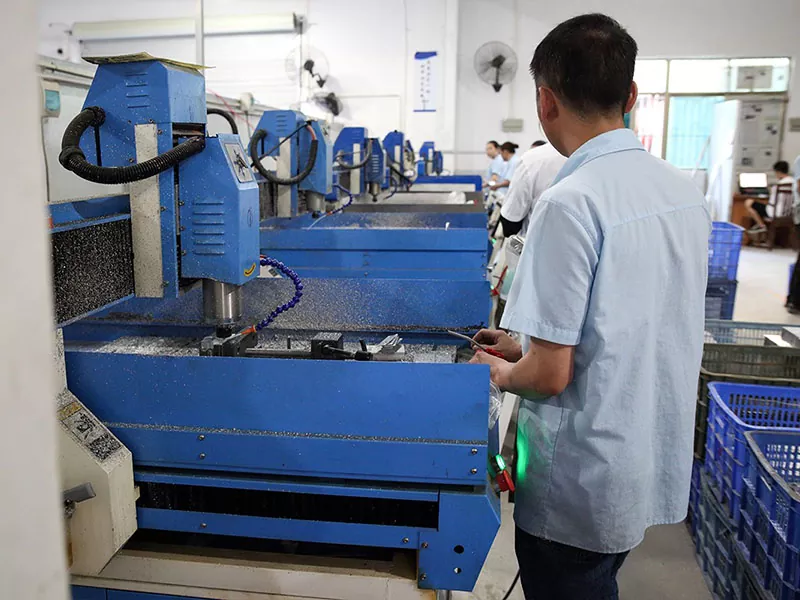

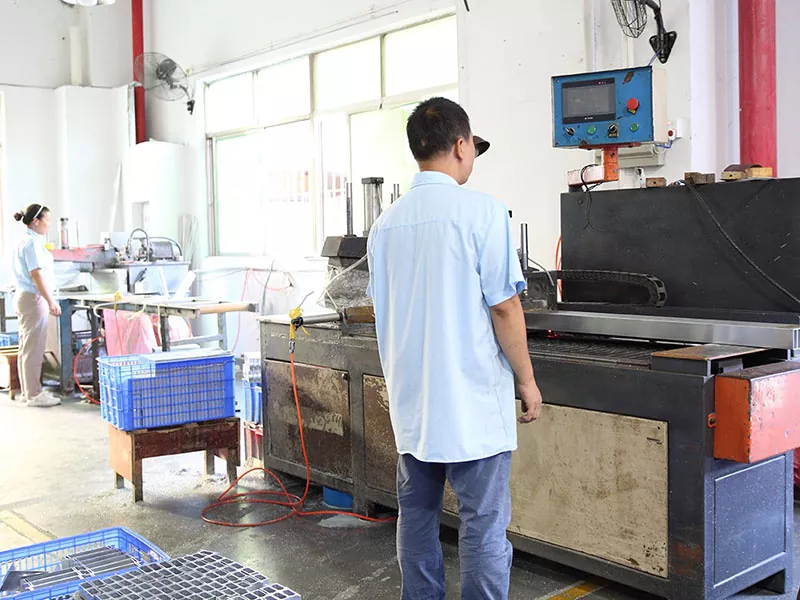

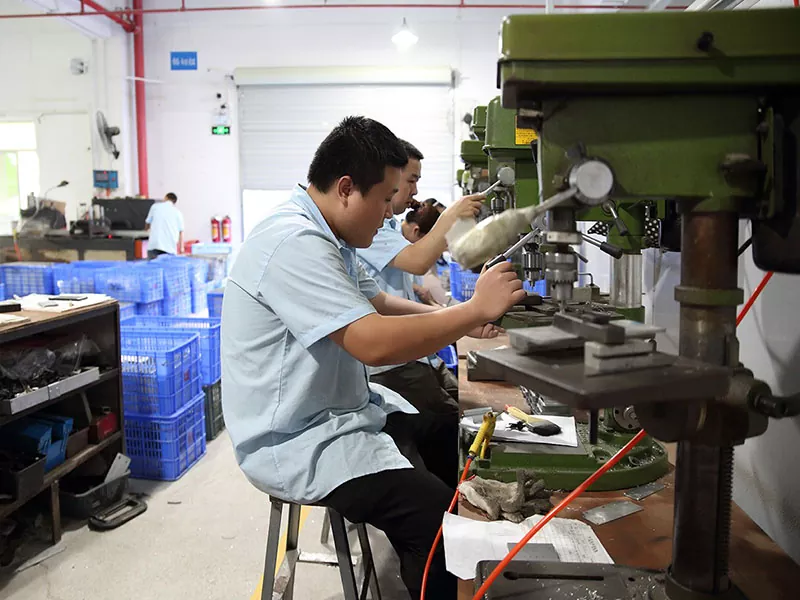

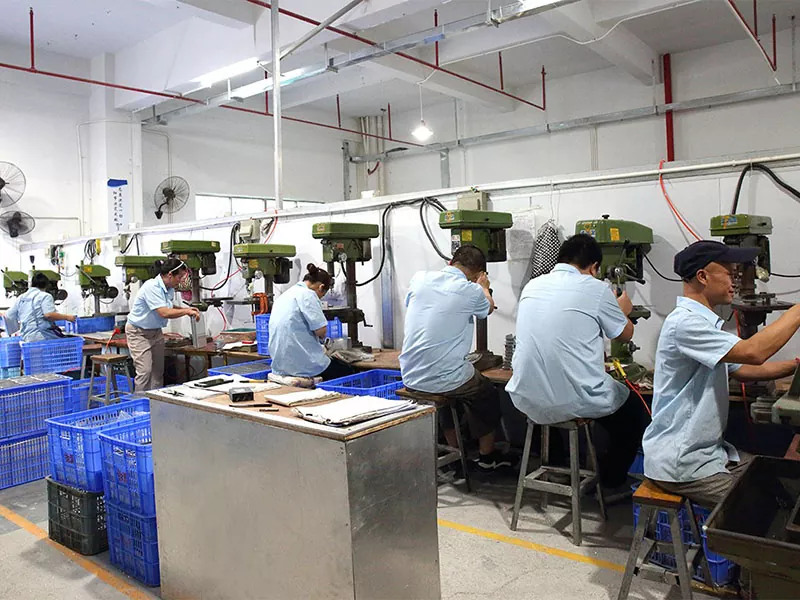

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

ตู้อะลูมิเนียมขนาด 43×13 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

ส่วนใหญ่เหมาะสำหรับ PCB บาง โมดูลเซ็นเซอร์ โมดูลแปลงสัญญาณ โมดูลอินเทอร์เฟซ โมดูลเก็บข้อมูล และส่วนประกอบอิเล็กทรอนิกส์แบบฝัง

เหตุใดตู้อะลูมิเนียมขนาด 43×13 มม. จึงเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบบาง

เนื่องจากความสูงหน้าตัดของตู้มีเพียง 13 มม. เมื่อเปรียบเทียบกับกรอบอลูมิเนียมทรงสูง จะเหมาะกับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความหนาโดยรวมของผลิตภัณฑ์มากกว่า

43×13 มม. สามารถรองรับ PCB ได้หรือไม่

ใช่ แต่ความสามารถในการปรับเปลี่ยนเฉพาะนั้นต้องได้รับการยืนยันตามขนาด PCB ความสูงของส่วนประกอบ และโครงสร้างภายในของโปรไฟล์

43×13มม. เหมาะสำหรับอุปกรณ์ควบคุมทางอุตสาหกรรมหรือไม่

ตู้อลูมิเนียมแบบฝังโมดูลอิเล็กทรอนิกส์ขนาด 43 × 13 มม. เหมาะสำหรับโมดูลอิเล็กทรอนิกส์อุตสาหกรรมที่มีความสูงต่ำ เช่น โมดูลสัญญาณ โมดูลอินเทอร์เฟซ โมดูลการรับข้อมูล ฯลฯ หากเป็นตัวควบคุมที่มีส่วนประกอบภายในจำนวนมากที่ต้องการพื้นที่ขนาดใหญ่ ควรพิจารณาข้อกำหนดของตู้ที่สูงขึ้น

ความยาวของตู้สามารถปรับแต่งได้หรือไม่?

ใช่. 43 × 13 มม. หมายถึงขนาดหน้าตัด และความยาวผลิตภัณฑ์จริงสามารถตัดความยาวคงที่ได้ตาม PCB และโครงสร้างของอุปกรณ์
