กล่องใส่อุปกรณ์เก็บข้อมูลอะลูมิเนียมขนาด 44×23 มม

กล่องใส่อุปกรณ์เก็บข้อมูลอะลูมิเนียมขนาด 44×23 มม — โครงสร้างอะลูมิเนียมอัดขึ้นรูปขนาดต่ำซึ่งวางอยู่ระหว่างโมดูลอิเล็กทรอนิกส์ขนาดเล็กและอุปกรณ์ควบคุมขนาดใหญ่ ความกว้าง 44 มม. ช่วยให้มีพื้นที่วางด้านข้างสำหรับ PCB และขั้วต่อ ในขณะที่ความสูง 23 มม. ทำให้อุปกรณ์โดยรวมมีขนาดกะทัดรัด ทำให้เหมาะสมอย่างยิ่งกับผลิตภัณฑ์ที่ต้องรองรับแผงวงจร อินเทอร์เฟซหลายแบบ และส่วนประกอบจำนวนปานกลางโดยไม่สูงจนเกินไป

ความยาวถูกตัดเป็นขนาด PCB และอุปกรณ์ จากนั้นการตัดเฉือน CNC การเจาะ การต๊าป การเปิดส่วนต่อประสาน การกลึงแผ่นปิด และการประมวลผลโลโก้ที่ตามมาจะเปลี่ยนโปรไฟล์มาตรฐานให้กลายเป็นโครงอะลูมิเนียมแบบกำหนดเองที่สมบูรณ์ Boyuan Hardware ด้วยประสบการณ์กว่า 20 ปีและโรงงานประมาณ 10,000 ตารางเมตร จำหน่ายวัสดุสำหรับการตัด CNC การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ ซิลค์สกรีน การตรวจสอบ และการประกอบ

คำจำกัดความของผลิตภัณฑ์

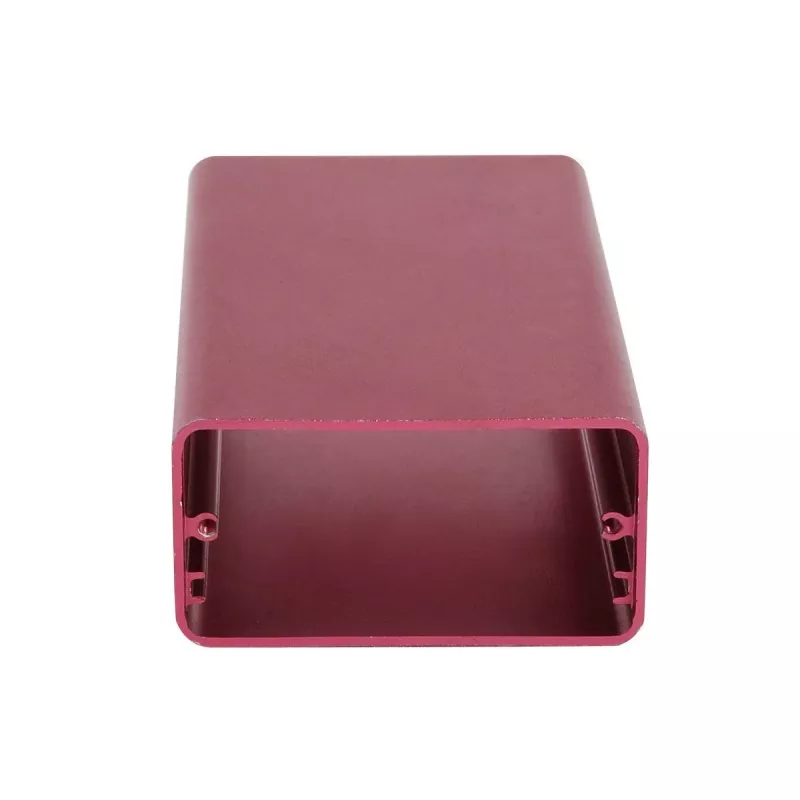

ตู้อะลูมิเนียมขนาด 44×23 มม. เป็นตัวเรือนอิเล็กทรอนิกส์อะลูมิเนียมอัดขึ้นรูป เหมาะสำหรับ PCB ขนาดเล็กถึงขนาดกลาง โมดูลควบคุมวงจร โมดูลการสื่อสาร อุปกรณ์เก็บข้อมูล และผลิตภัณฑ์อิเล็กทรอนิกส์แบบฝัง

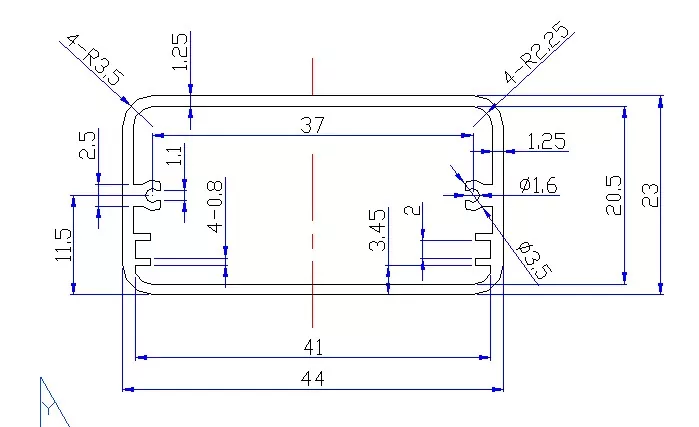

44×23 มม. ใช้โครงสร้างหน้าตัดที่กว้างกว่าและต่ำกว่า: ขนาดด้านข้าง 44 มม. ให้พื้นที่เค้าโครงที่แน่นอนสำหรับ PCB และชิ้นส่วนอิเล็กทรอนิกส์ ในขณะที่ความสูง 23 มม. ทำให้โครงสร้างอุปกรณ์โดยรวมมีขนาดกะทัดรัด

ขนาดนี้เหมาะสำหรับผลิตภัณฑ์ระหว่างโมดูลอิเล็กทรอนิกส์ขนาดเล็กและอุปกรณ์ควบคุมขนาดใหญ่กว่า โดยเฉพาะอย่างยิ่งเมื่อผลิตภัณฑ์จำเป็นต้องติดตั้ง PCB อินเทอร์เฟซ ตัวเชื่อมต่อ และส่วนประกอบอิเล็กทรอนิกส์จำนวนหนึ่ง โดยไม่ต้องการให้ตู้สูงเกินไป 44×23 มม. ก็ใช้งานได้ดี

กล่องหุ้มสามารถตัดความยาวคงที่ได้ตามความยาวของ PCB และอุปกรณ์ และใช้ร่วมกับการกลึง CNC การเจาะ การต๊าป การเปิดส่วนต่อประสาน การกลึงแผ่นปิด และการประมวลผลโลโก้ เพื่อสร้างกล่องอิเล็กทรอนิกส์อะลูมิเนียมแบบกำหนดเองที่สมบูรณ์

ข้อดีหลัก

1. พื้นที่ด้านข้าง 44 มม. เหมาะสำหรับ PCB และเค้าโครงอินเทอร์เฟซ

คุณลักษณะที่โดดเด่นที่สุดของ 44×23 มม. คือความกว้างที่ค่อนข้างเพียงพอแต่ยังคงความสูงที่ต่ำไว้

ขนาดด้านข้าง 44 มม. ให้พื้นที่เค้าโครงสำหรับส่วนประกอบอิเล็กทรอนิกส์ ตัวเชื่อมต่อ และอินเทอร์เฟซบน PCB เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องการการจัดเรียงส่วนประกอบวงจรด้านข้าง

เหมาะอย่างยิ่งสำหรับ:

• โมดูลควบคุม PCB
• โมดูลการเก็บข้อมูล
• โมดูลการแปลงสัญญาณ
• โมดูลการสื่อสาร
• โมดูลอินพุต/เอาท์พุต
• อุปกรณ์อิเล็กทรอนิกส์ฝังตัว

เมื่อเปรียบเทียบกับข้อกำหนดโปรไฟล์อะลูมิเนียมที่แคบกว่า หน้าตัดประเภทนี้จะให้ระยะขอบด้านข้างมากกว่าสำหรับการออกแบบโครงสร้างภายใน

2. ความสูง 23 มม. ปรับสมดุลพื้นที่ภายในและความหนาของอุปกรณ์

ความสูง 23 มม. เป็นข้อกำหนดตู้อิเล็กทรอนิกส์ที่ค่อนข้างต่ำ

มันไม่เหมือนกับตู้ขนาดบางเฉียบ 13 มม. ที่เน้นไปที่ชิ้นส่วนอิเล็กทรอนิกส์ที่มีความสูงต่ำเป็นหลัก และไม่เหมือนตู้ขนาดประมาณ 29 มม. ที่เน้นความสูงภายในที่ใหญ่ขึ้น

ดังนั้น 44×23 มม. จึงเหมาะสำหรับ: อุปกรณ์อิเล็กทรอนิกส์ที่ต้องการพื้นที่ภายในที่แน่นอนแต่ต้องการควบคุมความสูงของผลิตภัณฑ์โดยรวมด้วย

ทำให้สามารถครอบคลุมโมดูลอิเล็กทรอนิกส์ทางอุตสาหกรรมและการสื่อสารอิเล็กทรอนิกส์ได้ค่อนข้างหลากหลาย

3. เหมาะสำหรับการรวมกันของ PCB อินเทอร์เฟซ และส่วนประกอบอิเล็กทรอนิกส์

ในผลิตภัณฑ์อิเล็กทรอนิกส์จริง ตู้มักจะไม่เพียงแต่ต้องรองรับ PCB เท่านั้น แต่ยังต้องจัดการ:

• อินเตอร์เฟซพลังงาน
• อินเทอร์เฟซการสื่อสาร
• อินเทอร์เฟซสัญญาณ
• เทอร์มินัลบล็อก
• ไฟแสดงสถานะ
• ปุ่ม
• ขั้วต่อ

สามารถโพสต์แมชชีนขนาด 44×23 มม. ได้ตามตำแหน่งเฉพาะของส่วนประกอบเหล่านี้ โดยเปลี่ยนโครงโปรไฟล์จากหน้าตัดมาตรฐานให้เป็นโครงแบบกำหนดเองที่เหมาะกับโครงสร้างของอุปกรณ์

4. สามารถปรับความยาวได้ตาม PCB และโครงสร้างผลิตภัณฑ์

44 × 23 มม. เป็นข้อกำหนดหน้าตัดของตู้ และความยาวของผลิตภัณฑ์ขั้นสุดท้ายสามารถปรับได้ตามแผงวงจรภายในและส่วนประกอบอิเล็กทรอนิกส์

ดังนั้น ข้อกำหนดขนาด 44×23 มม. เดียวกันจึงสามารถสอดคล้องกับซีรี่ส์ผลิตภัณฑ์ที่มีความยาวต่างกันได้:

สำหรับการพัฒนาชุดผลิตภัณฑ์ สามารถรักษาหน้าตัดเดียวกันในขณะที่สร้างโมเดลที่แตกต่างกันได้โดยการเปลี่ยนความยาว

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดอลูมิเนียมอัลลอยด์ตามจริง ความหนาของผนังโปรไฟล์ โครงสร้างภายใน ช่วงความยาว เกณฑ์ความคลาดเคลื่อนของเครื่องจักร และข้อกำหนดการรักษาพื้นผิว จำเป็นต้องได้รับการยืนยันตามแบบหรือคำสั่งเฉพาะ

ขอบเขตการสมัคร

1. โมดูลควบคุมอุตสาหกรรม

44×23 มม. สามารถใช้กับโมดูลอิเล็กทรอนิกส์อุตสาหกรรมขนาดเล็กถึงขนาดกลางได้หลากหลาย เช่น:

• โมดูลต่อพ่วง PLC
• โมดูลอินพุต/เอาท์พุต
• โมดูลควบคุมอุตสาหกรรม
• โมดูลการแปลงสัญญาณ
• โมดูลการเก็บข้อมูล
• โมดูลควบคุมแบบฝัง
• โมดูลอิเล็กทรอนิกส์อุปกรณ์อัตโนมัติ

โดยปกติแล้ว ผลิตภัณฑ์เหล่านี้จำเป็นต้องรองรับทั้ง PCB และส่วนประกอบอินเทอร์เฟซ ดังนั้นเมื่อเทียบกับกล่องอะลูมิเนียมขนาดเล็กโดยเฉพาะ จึงจำเป็นต้องมีพื้นที่เค้าโครงด้านข้าง

2. การได้มาซึ่งข้อมูลและการแปลงสัญญาณ

เหมาะสำหรับ:

• โมดูลการเก็บข้อมูล
• โมดูลการรับสัญญาณ
• ตัวแปลงสัญญาณ
• โมดูลการแปลงข้อมูล
• โมดูลอินเทอร์เฟซเซ็นเซอร์
• โมดูลการตรวจสอบ

โดยปกติอุปกรณ์เหล่านี้จำเป็นต้องติดตั้ง PCB ขั้วต่อ และส่วนประกอบอิเล็กทรอนิกส์จำนวนหนึ่ง 44×23 มม. สามารถให้พื้นที่โครงสร้างที่ค่อนข้างกะทัดรัด

3. โมดูลการสื่อสารและการส่งข้อมูล

สามารถใช้สำหรับ:

• โมดูลการสื่อสาร
• โมดูลการส่งข้อมูล
• โมดูลอินเทอร์เฟซการสื่อสาร
• อุปกรณ์แปลงสัญญาณ
• โมดูลอิเล็กทรอนิกส์การสื่อสารผ่านเครือข่าย
• อุปกรณ์สื่อสารแบบฝัง

สามารถเปิดส่วนหน้าหรือด้านข้างได้ตามรูปแบบอินเทอร์เฟซ ทำให้เกิดการเชื่อมต่อที่สมบูรณ์ระหว่างแผงวงจรและอุปกรณ์ภายนอก

4. IoT และโมดูลอิเล็กทรอนิกส์อัจฉริยะ

สามารถใช้สำหรับ:

• โมดูลควบคุม IoT
• โมดูลการตรวจสอบอัจฉริยะ
• เทอร์มินัลการรับข้อมูล
• โมดูลการควบคุมระยะไกล
• โมดูลอิเล็กทรอนิกส์เซ็นเซอร์อัจฉริยะ
• อุปกรณ์อัจฉริยะแบบฝังตัว

สำหรับผลิตภัณฑ์ที่ต้องการทำให้อุปกรณ์มีขนาดกะทัดรัดในขณะที่ต้องการพื้นที่เค้าโครง PCB ภายใน ข้อกำหนดนี้มีความเหมาะสมมากกว่า

5. เครื่องมือขนาดเล็กและอุปกรณ์ทดสอบ

ยังใช้สำหรับ:

• โมดูลการวัด
• โมดูลการตรวจจับ
• ทดสอบโมดูลอิเล็กทรอนิกส์
• โมดูลประมวลผลสัญญาณ
• โมดูลการควบคุมภายในของเครื่องมือ
• อุปกรณ์ตรวจสอบขนาดเล็ก

หากมีชิ้นส่วนอิเล็กทรอนิกส์ทรงสูงอยู่ภายใน จำเป็นต้องยืนยันระหว่างการเลือกว่าความสูง 23 มม. สามารถรองรับพื้นที่การติดตั้งจริงได้หรือไม่

เนื้อหาที่ปรับแต่งได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

ตู้อะลูมิเนียมขนาด 44×23มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

ส่วนใหญ่เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ PCB, โมดูลควบคุมอุตสาหกรรม, โมดูลการสื่อสาร, โมดูลเก็บข้อมูล, โมดูลแปลงสัญญาณ, อุปกรณ์ IoT และโมดูลอิเล็กทรอนิกส์เครื่องมือขนาดเล็ก

ตู้อะลูมิเนียมขนาด 44×23 มม. เหมาะสำหรับ PCB หรือไม่

เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ PCB ขนาดเล็กถึงขนาดกลาง แต่ความสามารถในการปรับเปลี่ยนเฉพาะจำเป็นต้องได้รับการยืนยันตามขนาด PCB วิธีการติดตั้ง ความสูงของส่วนประกอบ และโครงสร้างภายในโปรไฟล์

อะไรคือความแตกต่างระหว่าง 44×23มม. และ 42×23มม.?

ทั้งสองมีความสูงเท่ากัน แต่ 44×23 มม. มีขนาดด้านข้างที่ใหญ่กว่า ดังนั้น เมื่อต้องการพื้นที่เค้าโครง PCB ด้านข้าง อินเทอร์เฟซ หรือพื้นที่ติดตั้งส่วนประกอบอิเล็กทรอนิกส์มากขึ้น ก็สามารถจัดลำดับความสำคัญของขนาด 44×23 มม. ได้

ความยาวของตู้ขนาด 44×23 มม. สามารถปรับแต่งได้หรือไม่?

ใช่. 44 × 23 มม. เป็นขนาดหน้าตัด และความยาวตู้จริงสามารถตัดความยาวคงที่ได้ตาม PCB และโครงสร้างผลิตภัณฑ์

สามารถตัดเฉือนส่วนต่อประสานและรูยึดได้หรือไม่

ใช่. การเปิดอินเทอร์เฟซ รูยึด รูเกลียว และเครื่องจักร CNC สามแกนอื่นๆ สามารถทำได้ตามแบบ 2D/3D

สามารถทำโลโก้ได้หรือไม่?

สามารถใช้การแกะสลักด้วยเลเซอร์หรือการพิมพ์ซิลค์สกรีนได้

สามารถทำตัวอย่างกล่องหุ้มอุปกรณ์เก็บข้อมูลอะลูมิเนียมขนาด 44×23 มม. ก่อนได้หรือไม่

ใช่. สามารถดำเนินการตัดเฉือนตัวอย่างได้ก่อน เพื่อใช้ในการยืนยันการติดตั้ง PCB พื้นที่ภายใน ตำแหน่งอินเทอร์เฟซ และการประกอบโดยรวม
