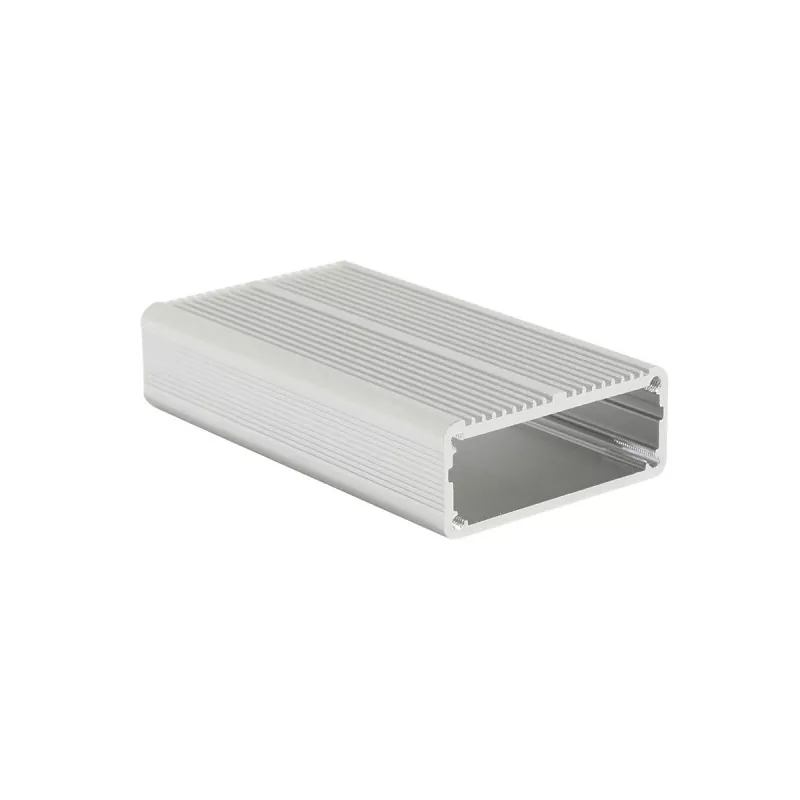

ตู้โมดูลอิเล็กทรอนิกส์อุตสาหกรรมอลูมิเนียมขนาด 45 × 19 มม

ตัวโปรไฟล์อะลูมิเนียมสามารถตัดตามความยาวผลิตภัณฑ์ที่ต้องการได้ จากนั้นจึงใช้ร่วมกับแผ่นปิดท้าย การตัดเฉือน CNC รูยึด ช่องเชื่อมต่อ รูเกลียว โลโก้ และการปรับสภาพพื้นผิวเพื่อสร้างกล่องอุปกรณ์อิเล็กทรอนิกส์ที่สมบูรณ์ Boyuan Hardware ด้วยประสบการณ์กว่า 20 ปี มีโรงงานขนาดประมาณ 10,000 ตารางเมตร และแม่พิมพ์ที่มีอยู่ประมาณ 300 ชิ้น จัดการการตัด CNC สามแกน การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ ซิลค์สกรีน การตรวจสอบ และการประกอบภายในบริษัท

คำจำกัดความของผลิตภัณฑ์

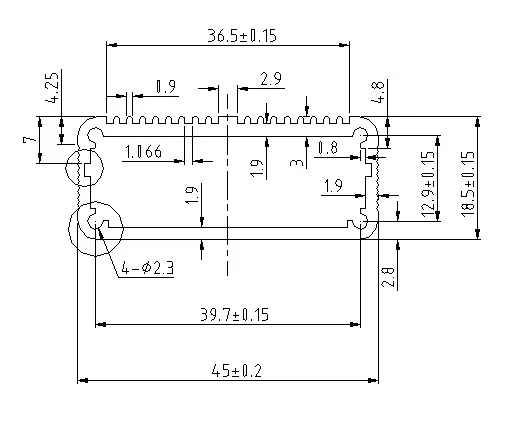

ตู้อะลูมิเนียมขนาด 45×19 มม. เป็นตู้อุปกรณ์อิเล็กทรอนิกส์อะลูมิเนียมอัดขึ้นรูปโปรไฟล์ต่ำที่มีขนาดหน้าตัดประมาณ 45 มม. × 19 มม.

คุณสมบัติที่โดดเด่นที่สุดของสเปคนี้คือการผสมผสานระหว่างพื้นที่ด้านข้าง 45 มม. และความสูงต่ำ 19 มม. เมื่อเปรียบเทียบกับกล่องหุ้มอุปกรณ์อิเล็กทรอนิกส์ที่มีความสูง จะช่วยควบคุมความหนาของผลิตภัณฑ์โดยรวม เมื่อเปรียบเทียบกับกล่องหุ้มแบบ low-profile ที่แคบกว่า ความกว้าง 45 มม. ให้พื้นที่เค้าโครงด้านข้างที่กว้างขวางมากขึ้นสำหรับ PCB ตัวเชื่อมต่อ และอินเทอร์เฟซ

ดังนั้นตู้อะลูมิเนียมนี้จึงเหมาะสำหรับ:

• โมดูลอิเล็กทรอนิกส์ PCB
• โมดูลการแปลงสัญญาณ
• โมดูลการเก็บข้อมูล
• โมดูลอินเทอร์เฟซการสื่อสาร
• โมดูลเซ็นเซอร์
• โมดูลอิเล็กทรอนิกส์ควบคุมอุตสาหกรรม
• อุปกรณ์วัดและทดสอบขนาดเล็ก
• อุปกรณ์อิเล็กทรอนิกส์ฝังตัว

ตัวโปรไฟล์อะลูมิเนียมสามารถตัดได้ตามความยาวของผลิตภัณฑ์ และใช้ร่วมกับแผ่นปิดท้าย การตัดเฉือน CNC รูยึด รูเชื่อมต่อ รูเกลียว โลโก้ และการรักษาพื้นผิวเพื่อสร้างกล่องอุปกรณ์อิเล็กทรอนิกส์ที่สมบูรณ์

รายละเอียดสินค้า

1. ความกว้าง 45 มม. ให้พื้นที่เค้าโครงด้านข้างที่ดีขึ้นสำหรับ PCB และอินเทอร์เฟซ

ความกว้าง 45 มม. มีพื้นที่ด้านข้างค่อนข้างดีสำหรับตู้อิเล็กทรอนิกส์แบบ low-profile

หากผลิตภัณฑ์จำเป็นต้องจัดเรียง PCB ตัวเชื่อมต่อ และอินเทอร์เฟซภายในพร้อมกัน เมื่อเทียบกับกล่องอะลูมิเนียมที่แคบกว่าบางรุ่น ความกว้าง 45 มม. จะให้ระยะขอบของเลย์เอาต์ที่มากกว่า

ตู้โมดูลอิเล็กทรอนิกส์อุตสาหกรรมอลูมิเนียมขนาด 45×19 มม. เหมาะอย่างยิ่งสำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องการจัดเรียงอินเทอร์เฟซหลายอันที่ด้านหน้าหรือด้านข้าง เช่น:

• อินเทอร์เฟซการสื่อสาร
• อินเตอร์เฟซพลังงาน
• เทอร์มินัลบล็อก
• ไฟแสดงสถานะ
• ปุ่ม
• ขั้วต่อขนาดเล็ก

2. ความสูงต่ำ 19 มม. เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีข้อกำหนดด้านความหนา

ความสูง 19 มม. ต่ำกว่าหน้าตัดขนาดกะทัดรัดทั่วไป เช่น 25 มม. และ 29 มม. อย่างมาก ทำให้เหมาะสำหรับผลิตภัณฑ์ที่จำเป็นต้องควบคุมความหนาของอุปกรณ์โดยรวมมากกว่า

เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ PCB ที่มีความสูงของส่วนประกอบภายในต่ำ

ตัวอย่างเช่น:

• อินเทอร์เฟซ Slim PCB + → เหมาะสม
• PCB + ชิ้นส่วนอิเล็กทรอนิกส์ที่มีความสูงต่ำ → เหมาะสม
• PCB + รีเลย์/เทอร์มินัล/โมดูลที่สูงขึ้น → ความสูงภายในต้องได้รับการยืนยันก่อน

ดังนั้น ก่อนที่จะเลือกตู้ขนาด 45×19 มม. ต้องยืนยันพื้นที่ภายในที่มีประสิทธิภาพตามความสูงของ PCB และส่วนประกอบจริง

3. หน้าตัดที่กว้างและบางเหมาะสำหรับการจัดวางแนวนอน

45×19 มม. ไม่เพียงแต่มุ่ง "บางที่สุด" เท่านั้น แต่ยังบรรลุความสมดุลระหว่างความสูงต่ำและพื้นที่ด้านข้างอีกด้วย

สำหรับโมดูลอิเล็กทรอนิกส์ที่มีขนาด PCB ด้านข้างค่อนข้างใหญ่ แต่ไม่ต้องการให้หนาเกินไป โครงสร้างหน้าตัดนี้สามารถปรับเปลี่ยนได้ดี

4. โครงสร้างการอัดขึ้นรูปอลูมิเนียมอำนวยความสะดวกในการพัฒนาผลิตภัณฑ์ที่มีความยาวต่างกัน

เนื่องจากเป็นหน้าตัดโปรไฟล์ จึงสามารถปรับความยาวได้ 45×19 มม. ตามพื้นที่ภายในของผลิตภัณฑ์ต่างๆ

หน้าตัดเดียวกันสามารถใช้เพื่อพัฒนาเวอร์ชันความยาวหลายแบบ:

• เวอร์ชันสั้น: PCB ขนาดเล็กหรือโมดูลอินเทอร์เฟซ
• รุ่นกลาง: PCB + ส่วนประกอบการสื่อสาร/การควบคุม
• รุ่นยาว: การเก็บข้อมูลหรือโมดูลอิเล็กทรอนิกส์หลายอินเทอร์เฟซ

สำหรับการพัฒนาผลิตภัณฑ์ซีรีส์เดียวกัน สิ่งนี้สามารถลดการเปลี่ยนแปลงโครงสร้างที่เกิดจากหน้าตัดของกล่องหุ้มที่แตกต่างกันได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์เฉพาะ เช่น เกรดอลูมิเนียมอัลลอยด์ ความหนาของผนังโปรไฟล์ ขนาดภายใน ช่วงความยาว เกณฑ์ความคลาดเคลื่อนของเครื่องจักร และสีการรักษาพื้นผิว จะต้องเป็นไปตามแบบจริงและข้อกำหนดในการสั่งซื้อ

เหมาะกับผลิตภัณฑ์อะไรบ้าง?

1. โมดูลอิเล็กทรอนิกส์ PCB

นี่เป็นทิศทางการใช้งานที่ค่อนข้างทั่วไปสำหรับ 45×19 มม.

สำหรับโมดูล PCB ที่มีความสูงต่ำ ความกว้าง 45 มม. สามารถใช้กับแผงวงจรและโครงร่างอินเทอร์เฟซได้ ในขณะที่ความสูง 19 มม. จะควบคุมความหนาของผลิตภัณฑ์โดยรวม

เหมาะสำหรับ:

• โมดูลควบคุม PCB
• แผงควบคุมอิเล็กทรอนิกส์
• อุปกรณ์อิเล็กทรอนิกส์แบบฝังตัว
• โมดูลอินเทอร์เฟซอิเล็กทรอนิกส์

2. โมดูลการแปลงสัญญาณและการรับข้อมูล

ผลิตภัณฑ์การแปลงสัญญาณและการเก็บข้อมูลมักจะต้องใช้ PCB ตัวเชื่อมต่อ และอินเทอร์เฟซหลายตัว แต่ไม่จำเป็นต้องมีกล่องหุ้มที่สูงมาก

ความกว้าง 45×19 มม. ให้พื้นที่สำหรับเค้าโครงอินเทอร์เฟซ ในขณะที่ความสูง 19 มม. ช่วยให้ผลิตภัณฑ์มีขนาดกะทัดรัด

เหมาะสำหรับ:

• โมดูลการแปลงสัญญาณ
• โมดูลการรับข้อมูล
• โมดูลอินเทอร์เฟซสัญญาณ
• อุปกรณ์อินเทอร์เฟซเซ็นเซอร์
• โมดูลการวัด

3. โมดูลอินเทอร์เฟซการสื่อสาร

สำหรับโมดูลอิเล็กทรอนิกส์ที่จำเป็นต้องติดตั้งอินเทอร์เฟซการสื่อสาร ความกว้าง 45 มม. สามารถใช้จัดเรียงอินเทอร์เฟซและแผงวงจรได้ และความสูง 19 มม. เหมาะสำหรับผลิตภัณฑ์ที่มีความต้องการความหนาโดยรวม

ตัวอย่างเช่น:

• โมดูลอินเทอร์เฟซการสื่อสาร
• โมดูลการส่งข้อมูล
• เครือข่ายอินเทอร์เฟซอิเล็กทรอนิกส์
• โมดูลการสื่อสารทางอุตสาหกรรม

4. เซ็นเซอร์และโมดูลอิเล็กทรอนิกส์ IoT

สำหรับบอร์ดควบคุมเซ็นเซอร์ โมดูล IoT และอุปกรณ์ตรวจสอบขนาดเล็ก หากส่วนประกอบอิเล็กทรอนิกส์ภายในมีความสูงต่ำ สามารถใช้กล่องอะลูมิเนียมอัดขึ้นรูปขนาด 45×19 มม. เพื่อการป้องกันได้

เหมาะสำหรับ:

• โมดูลเซ็นเซอร์
• ไอโอที อิเล็กทรอนิกส์
• โมดูลการตรวจสอบ
• โมดูลควบคุมอัจฉริยะ
• อุปกรณ์เซนเซอร์แบบฝัง

5. โมดูลควบคุมอุตสาหกรรมขนาดเล็ก

45×19 มม. สามารถใช้กับโมดูลควบคุมอิเล็กทรอนิกส์อุตสาหกรรมขนาดเล็กบางรุ่นได้ เช่น:

• โมดูลอินเทอร์เฟซการควบคุม
• โมดูลที่เกี่ยวข้องกับ I/O
• โมดูลประมวลผลสัญญาณ
• แผงควบคุมขนาดเล็ก
• โมดูลการสื่อสารทางอุตสาหกรรม

หากมีขั้วต่อ รีเลย์ หรือส่วนประกอบอื่นๆ ที่สูงอยู่ภายใน จำเป็นต้องยืนยันความเหมาะสมตามความสูงที่แท้จริง

โครงสร้างใดบ้างที่สามารถกลึงได้?

สำหรับโครงสร้างผลิตภัณฑ์อิเล็กทรอนิกส์ต่างๆ สามารถดำเนินการตัดเฉือนเพิ่มเติมบนโปรไฟล์อะลูมิเนียมและส่วนปลายได้

วิธีเลือกระหว่างกรอบอลูมิเนียมขนาด 45×19 มม. และขนาดใกล้เคียงกัน

ความแตกต่างหลักระหว่างขนาดหน้าตัดที่แตกต่างกันไม่ใช่ "ขนาดไหนดีกว่า" แต่เป็นข้อกำหนดพื้นที่ภายในและความหนาของผลิตภัณฑ์ที่แตกต่างกัน

เมื่อใดที่ 45×19 มม. เหมาะสมที่สุด?

หากผลิตภัณฑ์ของคุณคือ:

• ค่อนข้างกว้างในขนาด PCB ด้านข้าง
• ความสูงของส่วนประกอบภายในไม่สูง
• จำเป็นต้องควบคุมความหนาของอุปกรณ์โดยรวม

กล่องหุ้มโมดูลอิเล็กทรอนิกส์อุตสาหกรรมอลูมิเนียมขนาด 45 × 19 มม. นั้นเป็นข้อกำหนดที่คุ้มค่าในการจัดลำดับความสำคัญ

ในทางกลับกัน หากมีขั้วต่อ เทอร์มินัล โมดูลจ่ายไฟ หรือส่วนประกอบอิเล็กทรอนิกส์อื่นๆ สูงกว่าภายใน ควรให้ความสำคัญกับการยืนยันพื้นที่ภายในจริงตามความสูง 19 มม.

ความสามารถในการตัดเฉือนกล่องอลูมิเนียมของ Boyuan Hardware

Boyuan Hardware มีประสบการณ์มากกว่า 20 ปีในอุตสาหกรรมตู้อะลูมิเนียมและโครงอะลูมิเนียม โดยมีพื้นที่โรงงานประมาณ 10,000 ตารางเมตร และดำเนินธุรกิจด้านการตัดเฉือนเปลือกอะลูมิเนียม ชิ้นส่วนโครงสร้างโปรไฟล์อะลูมิเนียม และเปลือกอุปกรณ์อิเล็กทรอนิกส์มายาวนาน

ปัจจุบันกระบวนการผลิตส่วนใหญ่สามารถดำเนินการเสร็จสิ้นภายในบริษัทได้ ซึ่งรวมถึง:

• การตัดโปรไฟล์อลูมิเนียม
• เครื่องจักรกลซีเอ็นซีสามแกน
• การเจาะ
• การแตะ
• การรักษาพื้นผิว
• การแกะสลักด้วยเลเซอร์
• การพิมพ์ซิลค์สกรีน
• การตรวจสอบผลิตภัณฑ์
• การประกอบผลิตภัณฑ์

บริษัทมีแม่พิมพ์ที่มีอยู่ประมาณ 300 แบบ และสามารถรวมทรัพยากรโปรไฟล์ที่มีอยู่เพื่อช่วยให้ลูกค้าจับคู่หน้าตัดโปรไฟล์อะลูมิเนียมที่เหมาะสมได้

สำหรับผลิตภัณฑ์ที่ต้องการอินเทอร์เฟซที่ไม่ได้มาตรฐาน รูสำหรับติดตั้ง หรือโครงสร้างส่วนหน้า สามารถใช้เครื่องจักร CNC เพิ่มเติมเพื่อให้บรรลุผลดังกล่าวได้

คำถามที่พบบ่อย

คำถามที่ 1: ตู้อะลูมิเนียมขนาด 45×19 มม. เหมาะสำหรับ PCB หรือไม่

เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ PCB ที่มีความสูงต่ำ ความเหมาะสมเฉพาะต้องได้รับการยืนยันตามขนาด PCB ความสูงของส่วนประกอบ และวิธีการติดตั้ง

คำถามที่ 2: 45×19มม. และ 43×13มม. แตกต่างกันอย่างไร

ตู้โมดูลอิเล็กทรอนิกส์อุตสาหกรรมอลูมิเนียมขนาด 45×19 มม. กว้างและสูงกว่า ดังนั้นพื้นที่ภายในจึงกว้างขวางมากขึ้นอย่างเห็นได้ชัด เหมาะสำหรับผลิตภัณฑ์ที่ต้องการ PCB ด้านข้างและพื้นที่เค้าโครงอินเทอร์เฟซมากขึ้น 43×13 มม. เน้นไปที่โมดูลอิเล็กทรอนิกส์บางเฉียบมากกว่า

คำถามที่ 3: อะไรเหมาะสมกว่า 45×19 มม. หรือ 44×23 มม.

หากให้ความสำคัญกับความสูงต่ำและความหนาโดยรวมมากขึ้น สามารถจัดลำดับความสำคัญที่ 45×19 มม. ได้ หากต้องการความสูงในการติดตั้งส่วนประกอบภายในที่ใหญ่กว่า ขนาด 44×23 มม. อาจเหมาะสมกว่า

ท้ายที่สุด ควรกำหนดตาม PCB ความสูงของส่วนประกอบ และโครงสร้างอินเทอร์เฟซ

Q4: สามารถปรับแต่งความยาว 45 × 19 มม. ได้หรือไม่?

การตัดตามความยาวสามารถทำได้ตามโครงสร้างของผลิตภัณฑ์และข้อกำหนดในการตัดเฉือนจริง

คำถามที่ 5: สามารถใช้อินเทอร์เฟซเช่น USB และ RJ45 ได้หรือไม่

การเปิดเครื่อง CNC สามารถทำได้ตามขนาดอินเทอร์เฟซและแบบผลิตภัณฑ์

คำถามที่ 6: สามารถเจาะรูเกลียวและรูยึดได้หรือไม่?

ใช่. การเจาะ การต๊าป และการตัดเฉือนอื่นๆ สามารถทำได้ตามความต้องการในการประกอบ

คำถามที่ 7: สามารถขึ้นรูปโลโก้บนตัวเครื่องได้หรือไม่

โลโก้ผลิตภัณฑ์และการระบุตัวตนสามารถกลึงได้โดยการแกะสลักด้วยเลเซอร์หรือการพิมพ์ซิลค์สกรีนตามความต้องการ

คำถามที่ 8: ถ้าฉันไม่รู้ว่า 45×19 มม. เหมาะกับผลิตภัณฑ์ของฉันหรือไม่?

คุณสามารถระบุขนาด PCB ความสูงสูงสุดของส่วนประกอบ ตำแหน่งอินเทอร์เฟซ และข้อกำหนดด้านขนาดผลิตภัณฑ์โดยรวมได้ จากข้อมูลนี้ เราสามารถยืนยันเพิ่มเติมได้ว่าข้อกำหนดนี้เหมาะสมหรือไม่

ข้อมูลใดบ้างที่จำเป็นในการซื้อตู้อะลูมิเนียมขนาด 45×19 มม.

หากคุณต้องการใบเสนอราคาหรือการปรับแต่ง ขอแนะนำให้เตรียมข้อมูลต่อไปนี้:

หากขณะนี้คุณไม่มีแบบร่างกล่องหุ้มที่สมบูรณ์ คุณสามารถระบุขนาดผลิตภัณฑ์ PCB หรือข้อมูลโครงสร้างภายในก่อนเพื่อยืนยันเบื้องต้นได้
