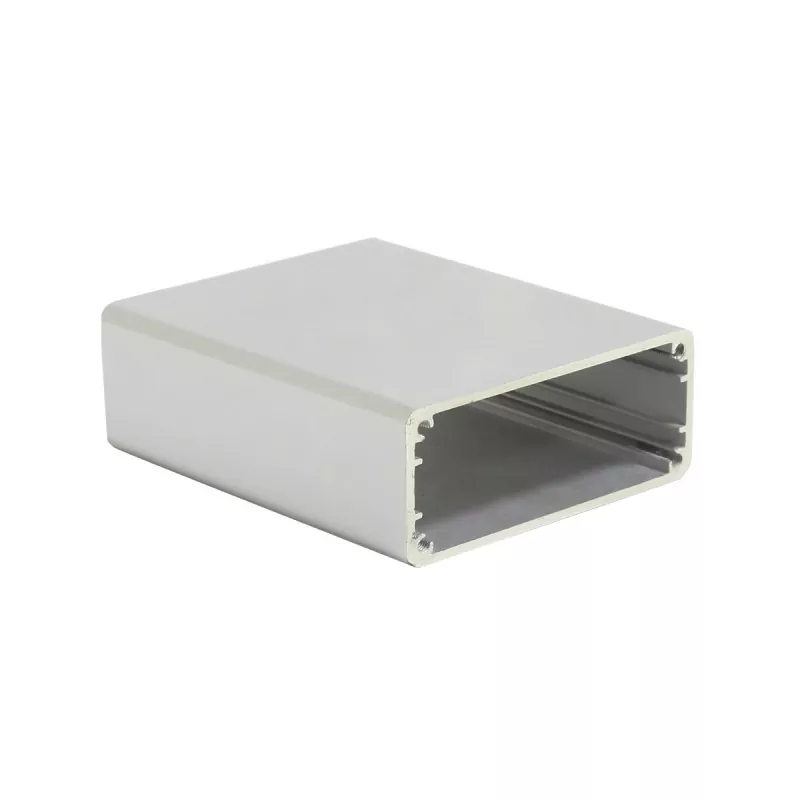

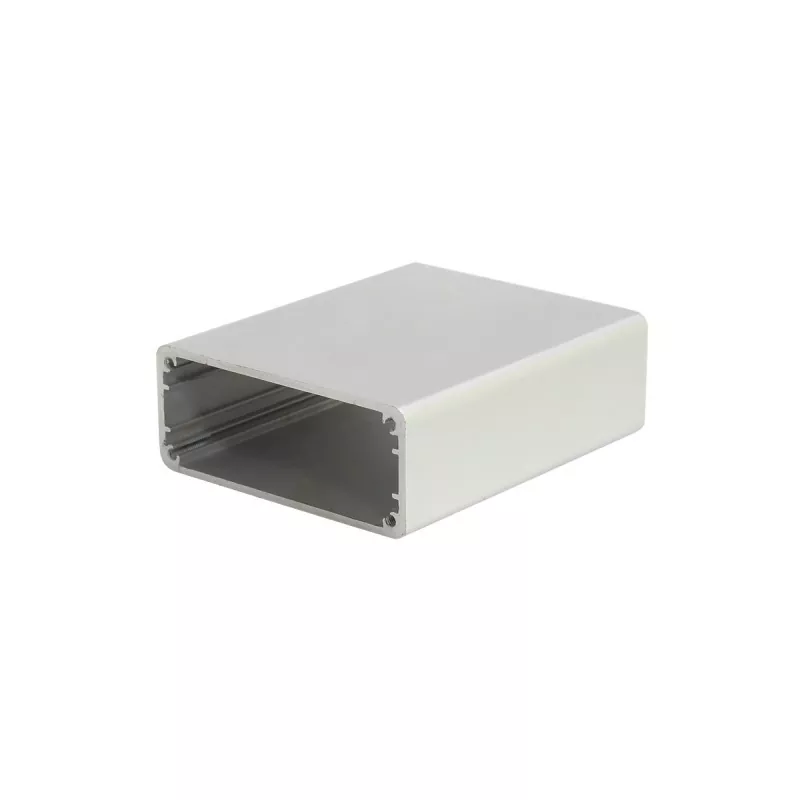

เครื่องสแกนบาร์โค้ดอลูมิเนียมขนาด 51×21 มม. และตัวเครื่อง POS Terminal

ตู้อะลูมิเนียม Boyuan 51×21 มม. เป็นตัวเรือนอุปกรณ์อิเล็กทรอนิกส์บางเฉียบที่ผลิตด้วยโครงสร้างการอัดขึ้นรูปอลูมิเนียมอัลลอยด์ โดยมีขนาดหน้าตัดภายนอก 51 มม. (กว้าง) × 21 มม. (สูง) และความยาวสามารถปรับแต่งตามอำเภอใจตามความต้องการของอุปกรณ์จริง

ผลิตภัณฑ์ถูกสร้างขึ้นจากการอัดขึ้นรูปอะลูมิเนียมโปรไฟล์ โดยมีขนาดหน้าตัดของตัวเครื่องหลักคงที่ สามารถตัดได้ตามความยาวจริงของอุปกรณ์ และการประกอบขั้นสุดท้ายจะเสร็จสิ้นผ่านเพลตปลาย การตัดเฉือน CNC และกระบวนการสนับสนุนอื่นๆ

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในตัวเครื่องได้รับการออกแบบให้มีช่องเสียบการ์ดแผงวงจรมาตรฐาน และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม ซึ่งช่วยเพิ่มประสิทธิภาพในการประกอบได้อย่างมาก

เมื่อเปรียบเทียบกับกล่องพลาสติก กล่องอะลูมิเนียมอัลลอยด์มีความแข็งแรงของโครงสร้างและพื้นผิวโลหะที่ดีกว่า และสามารถสร้างโครงสร้างแบบกำหนดเองได้ เช่น ส่วนต่อประสาน รูยึด รูเกลียว และช่องผ่านเครื่องจักร CNC

Boyuan Hardware มุ่งเน้นไปที่การผลิตตู้อะลูมิเนียมและโครงอะลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร และสามารถจัดหาการตัดเฉือนตู้อะลูมิเนียมแบบกำหนดเองตามแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดด้านขนาด

ข้อดีของผลิตภัณฑ์

01 | ดีไซน์กว้างพิเศษและบางเฉียบ 51×21 มม

ขนาดหน้าตัดกว้าง 51 มม. × 21 มม. สูง ถือเป็นโซลูชันบรรจุภัณฑ์ที่บางเฉียบในอุดมคติสำหรับอุปกรณ์พกพาและอุปกรณ์เทอร์มินัลอัจฉริยะ

ความกว้าง 51 มม. สามารถรองรับเค้าโครง PCB ที่กว้างขึ้นและการออกแบบอินเทอร์เฟซหลายแบบแบบเคียงข้างกัน เหมาะสำหรับอุปกรณ์ที่รวมโมดูลฟังก์ชันหลายอย่าง เช่น หน้าจอ ปุ่ม ช่องเสียบการ์ด และการจดจำลายนิ้วมือ ความสูงที่บางเฉียบ 21 มม. ทำให้อุปกรณ์มีความบาง เพิ่มความสะดวกสบายในการจับถือและการรับรู้คุณภาพของผลิตภัณฑ์

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

เครื่องสแกนบาร์โค้ดอะลูมิเนียมขนาด 51×21 มม. และตัวเครื่อง POS Terminal ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อะลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้

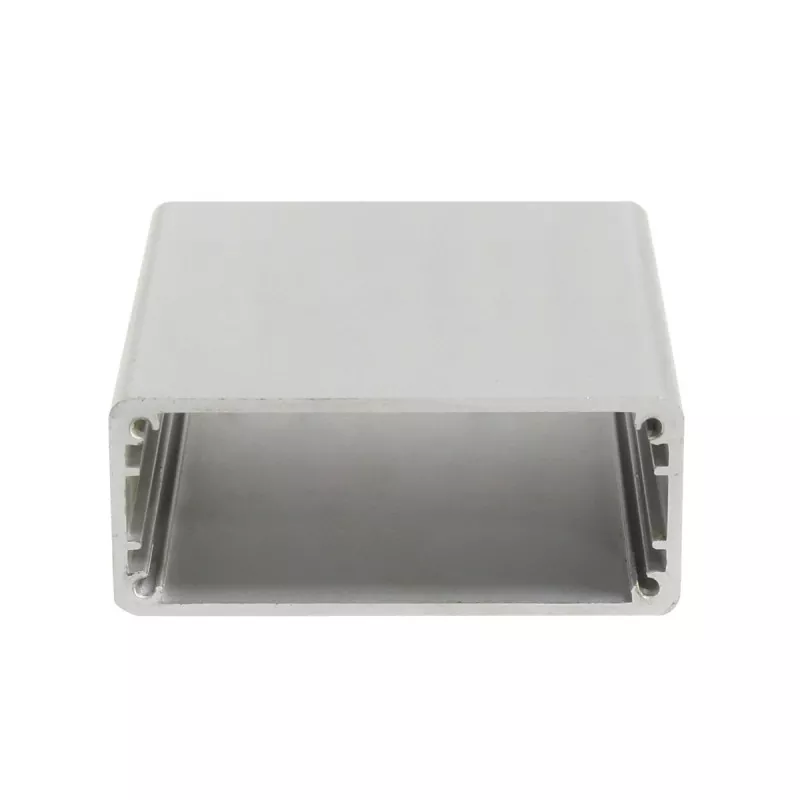

03 | เหมาะสำหรับการติดตั้ง PCB

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

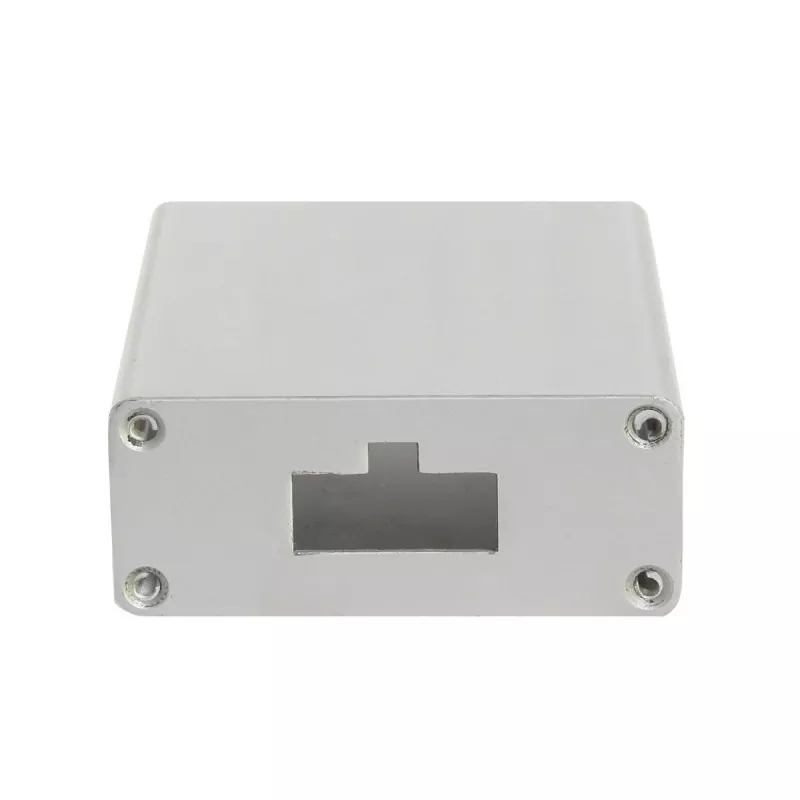

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถดำเนินการตัดเฉือน CNC บนตู้อะลูมิเนียมขนาด 51×21 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเชื่อมต่ออินเทอร์เฟซ (USB, Type-C, RJ45, อินเทอร์เฟซพลังงาน ฯลฯ )
• รูสกรูและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• การเปิดหน้าต่างหน้าจอ
• ช่องรูดบัตร
• การเปิดโมดูลจดจำลายนิ้วมือ
• รูกระดุม
• ร่องและขั้นบันได
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

51×21 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวของผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะพิเศษด้านรูปลักษณ์ที่แตกต่างกัน ทำให้อุปกรณ์พกพามีเนื้อผลิตภัณฑ์ระดับมืออาชีพมากขึ้น

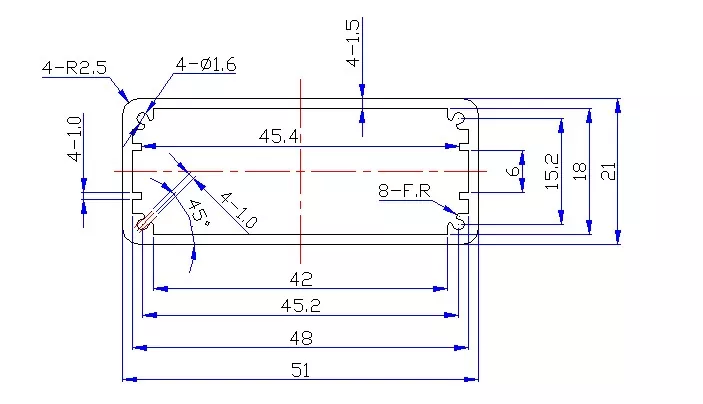

ข้อมูลจำเพาะทางเทคนิคของตู้อะลูมิเนียมขนาด 51×21 มม

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

ตู้อลูมิเนียมขนาด 51×21 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

เครื่องสแกนบาร์โค้ดอะลูมิเนียมขนาด 51×21 มม. และตัวเครื่อง POS Terminal เป็นประเภทตู้อะลูมิเนียมกว้างพิเศษและบางพิเศษ — ความกว้าง 51 มม. สามารถรองรับการวางเลย์เอาต์โมดูลฟังก์ชันหลายโมดูลแบบเคียงข้างกัน และความสูง 21 มม. ทำให้อุปกรณ์บางเฉียบอยู่เสมอ ความสูงบางเฉียบ 21 มม. เป็นคุณลักษณะหลักของข้อกำหนดนี้ ทำให้เหมาะอย่างยิ่งสำหรับอุปกรณ์เทอร์มินัลอัจฉริยะแบบมือถือและบางเฉียบ

1. เครื่องสแกนบาร์โค้ด

• เครื่องสแกนบาร์โค้ดแบบมือถือ
• เครื่องสแกนรหัส QR
• ปืนสแกนอุตสาหกรรม
• อุปกรณ์สแกนซูเปอร์มาร์เก็ต/ร้านค้าปลีก
• โลจิสติกส์และเทอร์มินัลการสแกนด่วน
• เครื่องสแกนการจัดการคลังสินค้า

เหตุใด 51×21 มม. จึงเหมาะสำหรับเครื่องสแกนบาร์โค้ด เครื่องสแกนบาร์โค้ดมักได้รับการออกแบบให้เป็นอุปกรณ์พกพาและต้องมีด้ามจับตามหลักสรีรศาสตร์ ความกว้าง 51 มม. สามารถรองรับส่วนประกอบการทำงานได้หลายอย่าง เช่น หัวสแกน บอร์ดถอดรหัส ปุ่ม ไฟแสดงสถานะ และโมดูล USB/บลูทูธ ความสูงบางเฉียบ 21 มม. ทำให้อุปกรณ์บางและน้ำหนักเบา ถือได้สบาย และเหมาะสำหรับการใช้งานแบบมือถือในระยะยาว

2. เครื่อง POS และเครื่องชำระเงิน

• เครื่อง POS มือถือ
• เครื่องแคชเชียร์อัจฉริยะ
• อุปกรณ์รูดบัตรชำระเงิน
• เครื่องสแกนเพื่อชำระเงิน

เหตุใด 51×21มม. จึงเหมาะสำหรับเครื่อง POS เครื่อง POS จำเป็นต้องรวมโมดูลการทำงานหลายอย่างเข้าด้วยกัน เช่น ช่องเสียบการ์ด แป้นพิมพ์รหัสผ่าน เครื่องอ่านการ์ด NFC จอแสดงผล และเครื่องพิมพ์ ความกว้าง 51 มม. ให้พื้นที่การจัดวางที่กว้างขวาง และความหนา 21 มม. ช่วยให้พกพาอุปกรณ์ได้สะดวก โครงสร้างอะลูมิเนียมอัลลอยด์ช่วยเพิ่มความรู้สึกปลอดภัยและคุณภาพของผลิตภัณฑ์ ในขณะเดียวกันก็มีคุณสมบัติป้องกันฝุ่นและป้องกันไฟฟ้าสถิตอีกด้วย

3. เครื่องอ่านการ์ดเข้าถึงอัจฉริยะ

• กล่องเครื่องอ่านบัตรควบคุมการเข้าถึง
• การสร้างโมดูลอินเตอร์คอม
• อาคารผู้โดยสาร
• อุปกรณ์การจัดการผู้เยี่ยมชม

เหตุใด 51×21 มม. จึงเหมาะสำหรับเครื่องอ่านบัตรเข้าใช้งาน เครื่องอ่านบัตรเข้าต้องใช้ตัวเครื่องที่ค่อนข้างกว้างเพื่อรองรับขดลวดเหนี่ยวนำ แผงวงจรอ่านบัตร ไฟแสดงสถานะ และปุ่มต่างๆ ความกว้าง 51 มม. ตรงกับขนาดการติดตั้ง 86 กล่องมาตรฐานทุกประการ และการออกแบบที่บางเฉียบ 21 มม. ทำให้อุปกรณ์บางเมื่อติดผนัง มีความสวยงามและไม่เกะกะ

4. เทอร์มินัลมือถือและเครื่องรวบรวมข้อมูล

• เทอร์มินัลมือถือทางอุตสาหกรรม
• ผู้รวบรวมข้อมูล
• อาคารตรวจสอบ
• อุปกรณ์พกพาสำหรับการจัดการคลังสินค้า
• สถานีบังคับใช้กฎหมายเคลื่อนที่

5. การจดจำลายนิ้วมือและโมดูลไบโอเมตริกซ์

• เครื่องสแกนลายนิ้วมือ
• โมดูลลายนิ้วมือควบคุมการเข้าถึง
• เทอร์มินัลการจดจำไบโอเมตริกซ์
• อุปกรณ์ยืนยันตัวตน

6. การ์ดควบคุมการแสดงผล LED

• กล่องหุ้มการ์ดควบคุม LED
• แสดงบัตรส่ง
• การ์ดควบคุมแบบอะซิงโครนัส
• โมดูลโปรเซสเซอร์วิดีโอ

เหตุใด 51×21 มม. จึงเหมาะสำหรับการ์ดควบคุม LED การ์ดควบคุม LED มักจะเป็น PCB กว้างมาตรฐาน (กว้างประมาณ 45-50 มม.) และความกว้าง 51 มม. ลงตัวพอดี ความสูงบางเฉียบ 21 มม. เหมาะสำหรับติดตั้งในตู้โชว์ LED หรือพื้นที่แคบ

7. โมดูลเซ็นเซอร์บางเฉียบ

• โฟโตอิเล็กทริคเซนเซอร์แบบบางเฉียบ
• โมดูลวัดระยะทางอัลตราโซนิก
• เซ็นเซอร์อินฟราเรด
• โมดูลวัดระยะด้วยเลเซอร์

8. พาวเวอร์ซัพพลายและอะแดปเตอร์บางเฉียบ

• อะแดปเตอร์แปลงไฟแบบบางเฉียบ
• แหล่งจ่ายไฟไดรเวอร์ LED
• กล่องหุ้มโมดูลการชาร์จอย่างรวดเร็ว

9. เครื่องใช้ไฟฟ้าและฮาร์ดแวร์อัจฉริยะ

• รีโมทคอนโทรลอัจฉริยะ
• เครื่องรับไมโครโฟนไร้สาย
• เครื่องรับเสียงบลูทูธ
• แผงควบคุมบ้านอัจฉริยะ
• นักแปลแบบพกพา

สิ่งที่สามารถปรับแต่งสำหรับตู้อลูมิเนียมขนาด 51×21 มม. ได้?

การรักษาพื้นผิว

อโนไดซ์

อโนไดซ์เป็นหนึ่งในวิธีการรักษาพื้นผิวที่ใช้กันทั่วไปสำหรับเปลือกอะลูมิเนียม สามารถเปลี่ยนลักษณะและคุณสมบัติพื้นผิวของพื้นผิวอลูมิเนียมและให้เอฟเฟกต์สีที่แตกต่างกัน

การเป่าด้วยทราย

การพ่นทรายสามารถสร้างพื้นผิวด้านที่สม่ำเสมอบนพื้นผิวอลูมิเนียม เหมาะสำหรับอุปกรณ์พกพาทางอุตสาหกรรมและตู้เครื่องมือ

การแปรงฟัน

การแปรงสามารถสร้างพื้นผิวโลหะปกติได้ ช่วยให้ผลิตภัณฑ์สามารถรักษาพื้นผิวโลหะโลหะผสมอะลูมิเนียมที่ชัดเจนได้

การแกะสลักด้วยเลเซอร์

สามารถตัดเฉือนสิ่งต่อไปนี้บนพื้นผิวของตู้อะลูมิเนียมขนาด 51×21 มม.:

• โลโก้
• รุ่นสินค้า
• การระบุอินเทอร์เฟซ
• หมายเลขผลิตภัณฑ์
• ข้อความและรูปแบบ

การพิมพ์ซิลค์สกรีน

เหมาะสำหรับการตัดโลโก้ ข้อความ และการระบุฟังก์ชันที่มีหลายสี

การตัดเฉือนแบบกำหนดเองของตู้อลูมิเนียมระดับมืออาชีพ

เราไม่เพียงแต่ผลิตตู้อลูมิเนียมมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งตามโครงสร้างผลิตภัณฑ์ของลูกค้าได้อีกด้วย

ลูกค้าจะต้องจัดเตรียม:

ภาพวาด 2 มิติ / โมเดล 3 มิติ / ตัวอย่างทางกายภาพ / ขนาดผลิตภัณฑ์

จากนั้นเราจึงสามารถประเมินการตัดเฉือนตามความต้องการของผลิตภัณฑ์จริงได้

เครื่องจักรกลซีเอ็นซีตรงตามข้อกำหนดที่ไม่ได้มาตรฐาน

สำหรับผลิตภัณฑ์ที่ไม่สามารถใช้โปรไฟล์มาตรฐาน 51×21 มม. ได้โดยตรง สามารถปรับแต่งได้โดยใช้เครื่องจักร CNC ในภายหลัง

ตัวอย่างเช่น:

ช่องอินเทอร์เฟซ + หน้าต่างหน้าจอ + ช่องรูดการ์ด + รูกระดุม + ช่องโมดูลลายนิ้วมือ + รูยึด + โลโก้

ทั้งหมดสามารถกลึงตามแบบของลูกค้าได้

คู่มือการเลือกผลิตภัณฑ์

หากความกว้าง PCB ของคุณใกล้กับ 51 มม

51×21 มม. เป็นตัวเลือกที่เหมาะสม — ความกว้าง 51 มม. ให้พื้นที่ในการกำหนดเส้นทาง PCB ที่เพียงพอและการจัดวางโมดูลฟังก์ชันแบบเคียงข้างกัน และความสูงที่บางเฉียบ 21 มม. ทำให้อุปกรณ์บางและพกพาสะดวก

หากคุณกำลังออกแบบอุปกรณ์มือถือ

ความสูงที่บางเฉียบเพียง 21 มม. เป็นข้อได้เปรียบหลักของความสูง 51×21 มม. ซึ่งเหมาะสำหรับอุปกรณ์ที่ต้องถือด้วยมือ เช่น เครื่องสแกนบาร์โค้ด เครื่อง POS เครื่องอ่านบาร์โค้ดแบบมือถือ ฯลฯ ช่วยให้จับได้สะดวกและมีน้ำหนักเบา

หากคุณต้องการรวมโมดูลฟังก์ชันหลายโมดูลเข้าด้วยกัน

ความกว้าง 51 มม. สามารถรองรับการจัดวางโมดูลฟังก์ชันหลายแบบแบบเคียงข้างกัน เช่น หน้าจอ ช่องเสียบการ์ด การจดจำลายนิ้วมือ ปุ่ม และไฟแสดงสถานะ เหมาะสำหรับเทอร์มินัลอัจฉริยะที่มีฟังก์ชันในตัว

หากคุณต้องการติดตั้งในพื้นที่แคบ

ความสูงบางเฉียบ 21 มม. เหมาะสำหรับการติดตั้งในตู้โชว์ LED อุปกรณ์ภายใน หรือสถานการณ์การติดตั้งแบบติดผนังที่มีข้อกำหนดด้านความหนาที่เข้มงวด

หากความยาวของ PCB แตกต่างกัน

สามารถตัดโปรไฟล์ได้ตามความยาวของผลิตภัณฑ์ และข้อกำหนดหน้าตัดเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีความยาวต่างกันได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อะลูมิเนียมขนาด 51×21มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

51×21 มม. เป็นของประเภทตู้อะลูมิเนียมกว้างพิเศษและบางพิเศษ การใช้งานหลัก ได้แก่ เครื่องสแกนบาร์โค้ด เครื่อง POS เครื่องอ่านบัตรอัจฉริยะ เทอร์มินัลมือถือ โมดูลจดจำลายนิ้วมือ การ์ดควบคุมจอแสดงผล LED เซ็นเซอร์บางเฉียบ ฯลฯ ความกว้าง 51 มม. รองรับเค้าโครงหลายโมดูล และความสูงบางเฉียบ 21 มม. ทำให้อุปกรณ์บางและพกพาสะดวก

2. ความยาวของตู้คือ 51×21 มม. หรือไม่?

เครื่องสแกนบาร์โค้ดอะลูมิเนียมเบอร์ 51×21 มม. และตัวเครื่อง POS หมายถึงขนาดหน้าตัดของตัวเครื่อง (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 51×21 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

4. สามารถทำหน้าต่างสกรีนบนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถใช้หน้าต่างแสดงหน้าจอเครื่อง CNC รูไฟแสดงสถานะและโครงสร้างอื่น ๆ บนตู้อลูมิเนียมตามแบบของลูกค้า

5. เครื่องรูดบัตรสามารถรูดบัตรได้หรือไม่?

ใช่. สำหรับผลิตภัณฑ์ที่ต้องใช้ฟังก์ชันการรูดบัตร เช่น เครื่อง POS และเครื่องอ่านบัตร ช่องเสียบบัตรแบบแม่เหล็ก/บัตร IC สามารถตัดเฉือนบนตัวเครื่องอะลูมิเนียมตามแบบของลูกค้าได้

6. สามารถเปิดโมดูลจดจำลายนิ้วมือได้หรือไม่?

ใช่. ช่องติดตั้งที่แม่นยำสามารถตัดเฉือนบนตัวเครื่องอะลูมิเนียมตามขนาดโมดูลลายนิ้วมือที่ลูกค้าจัดเตรียมไว้
