ตู้อะลูมิเนียมควบคุมแถบ LED ขนาด 52×13 มม

ตู้อลูมิเนียม Boyuan 52 × 13 มม. เป็นที่อยู่อาศัยอุปกรณ์อิเล็กทรอนิกส์บางเฉียบที่ผลิตด้วยโครงสร้างการอัดขึ้นรูปโลหะผสมอลูมิเนียมโดยมีขนาดหน้าตัดภายนอก 52 มม. (กว้าง) × 13 มม. (สูง) และความยาวสามารถปรับแต่งตามอำเภอใจตามความต้องการอุปกรณ์จริง

ตู้อะลูมิเนียมตัวควบคุมแถบ LED ขนาด 52×13 มม. เกิดจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียม โดยมีขนาดหน้าตัดของตัวเครื่องหลักคงที่ สามารถตัดได้ตามความยาวจริงของอุปกรณ์ และการประกอบขั้นสุดท้ายจะเสร็จสิ้นผ่านเพลตปลาย การตัดเฉือน CNC และกระบวนการสนับสนุนอื่นๆ ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในตัวเครื่องได้รับการออกแบบให้มีช่องเสียบการ์ดแผงวงจรมาตรฐาน และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม ซึ่งช่วยเพิ่มประสิทธิภาพในการประกอบได้อย่างมาก

เมื่อเปรียบเทียบกับกล่องพลาสติก กล่องอะลูมิเนียมอัลลอยด์มีความแข็งแรงของโครงสร้างและพื้นผิวโลหะที่ดีกว่า และสามารถสร้างโครงสร้างแบบกำหนดเองได้ เช่น ส่วนต่อประสาน รูยึด รูเกลียว และช่องผ่านเครื่องจักร CNC

Boyuan Hardware มุ่งเน้นไปที่การผลิตตู้อะลูมิเนียมและโครงอะลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร และสามารถจัดหาการตัดเฉือนตู้อะลูมิเนียมแบบกำหนดเองตามแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดด้านขนาด

ข้อดีหลักของผลิตภัณฑ์

01 | ดีไซน์กว้างพิเศษและบางเฉียบ 52×13 มม

ขนาดหน้าตัดกว้าง 52 มม. × 13 มม. สูงมอบโซลูชันบรรจุภัณฑ์ที่บางเฉียบสำหรับอุปกรณ์อัจฉริยะบางเฉียบ

ความกว้าง 52 มม. สามารถรองรับเค้าโครง PCB กว้างมาตรฐาน และรองรับการออกแบบอินเทอร์เฟซและโมดูลฟังก์ชันหลายแบบแบบเคียงข้างกัน ความสูงที่บางเฉียบเพียง 13 มม. เป็นหนึ่งในข้อกำหนดที่บางที่สุดที่มีอยู่ในปัจจุบันในอุตสาหกรรมตู้อะลูมิเนียม ทำให้อุปกรณ์ต่างๆ มีโปรไฟล์ที่บางเฉียบเหมือนการ์ด และปรับปรุงการรับรู้คุณภาพของผลิตภัณฑ์และความน่าดึงดูดทางเทคโนโลยีอย่างมาก

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

ตัวตู้ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้

03 | เหมาะสำหรับการติดตั้ง PCB

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม ความสูง 13 มม. ได้รับการออกแบบมาอย่างแม่นยำเพื่อรองรับ PCB หนามาตรฐาน 1.6 มม. และส่วนประกอบที่ยึดบนพื้นผิว

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถทำการกลึง CNC บนตู้อะลูมิเนียมขนาด 52×13 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเปิดอินเทอร์เฟซ (USB, Type-C, อินเทอร์เฟซไฟ DC ฯลฯ)
• รูไฟแสดงสถานะ
• รูกระดุม
• รูยึดและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• ร่องและขั้นบันได
• โครงสร้างการกระจายความร้อน
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

52×13 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวของผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะที่ปรากฏที่แตกต่างกัน ทำให้อุปกรณ์ที่บางเฉียบมีพื้นผิวผลิตภัณฑ์ที่ได้รับการขัดเกลามากขึ้น

07 | เหมาะสำหรับการติดตั้งแบบฝัง

ความหนาบางเฉียบ 13 มม. ทำให้ตู้อะลูมิเนียมขนาด 52×13 มม. เหมาะมากสำหรับการติดตั้งแบบฝังในพื้นที่แคบ เช่น ผนังด้านใน เฟอร์นิเจอร์ภายใน อุปกรณ์ภายใน และช่องแถบ LED ภายใน โดยไม่ต้องใช้พื้นที่เพิ่มเติม

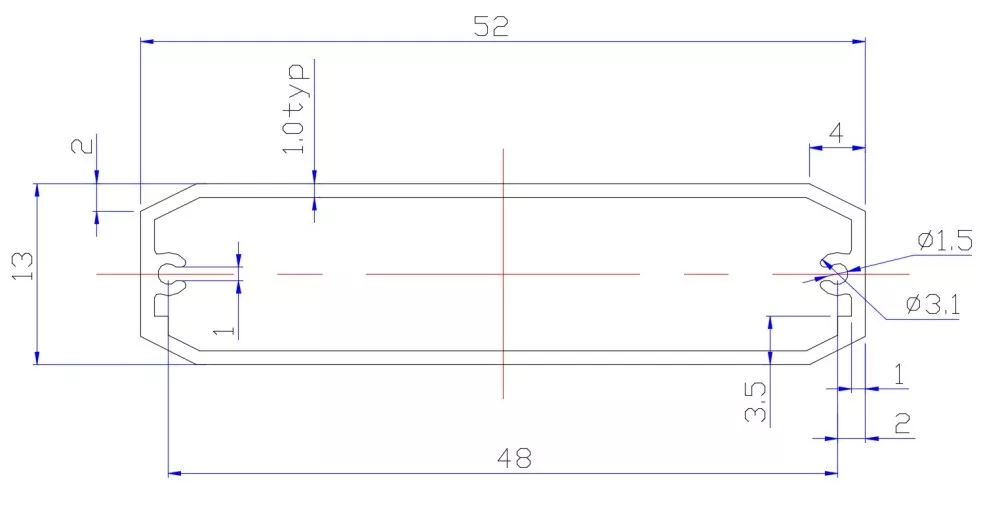

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

เหมาะกับผลิตภัณฑ์อะไรบ้าง?

52×13 มม. เป็นของประเภทตู้อะลูมิเนียมกว้างพิเศษและบางเฉียบ — ความกว้าง 52 มม. สามารถรองรับเค้าโครง PCB กว้างมาตรฐานได้ และความสูง 13 มม. ทำให้มีโปรไฟล์บางเฉียบเหมือนการ์ด ความสูงที่บางเฉียบเพียง 13 มม. เป็นคุณสมบัติหลักที่ทำให้ข้อมูลจำเพาะนี้แตกต่างจากขนาดอื่นๆ ทั้งหมด ทำให้เป็นหนึ่งในเคสอะลูมิเนียมที่บางที่สุดในอุตสาหกรรม และเหมาะอย่างยิ่งสำหรับอุปกรณ์อัจฉริยะแบบบางพิเศษที่มีความต้องการความหนาสูงมาก

1. ตัวควบคุมแถบ LED และสวิตช์หรี่ไฟ

• ตัวควบคุมแถบ LED
• ตัวควบคุมการลดแสง RGB/RGBW
• ตัวถอดรหัส DMX
• ไฟหรี่ LED
• โมดูลควบคุมไฟอัจฉริยะ
• ตัวควบคุมมอเตอร์ม่าน

เหตุใด 52×13 มม. จึงเหมาะสำหรับตัวควบคุมแถบ LED ตัวควบคุมแถบ LED มักจะต้องติดตั้งเคียงข้างกับช่อง LED หรือฝังอยู่ภายในช่องแถบ ซึ่งพื้นที่การติดตั้งมีจำกัดมาก ความสูงที่บางเฉียบเพียง 13 มม. ทำให้สามารถวางคอนโทรลเลอร์ไว้ในช่องแถบหรือติดไว้ที่ด้านหลังของแถบได้อย่างง่ายดาย ความกว้าง 52 มม. สามารถรองรับ PCB ที่กว้างขึ้นและหลายอินเทอร์เฟซ (อินพุตไฟ อินพุตสัญญาณ เอาต์พุตสตริป) และโครงอลูมิเนียมอัลลอยด์ช่วยกระจายความร้อนจากชิปไดรเวอร์ ช่วยยืดอายุการใช้งานคอนโทรลเลอร์

2. อุปกรณ์ชาร์จไร้สาย

• ที่ชาร์จไร้สายแบบตั้งโต๊ะ
• โมดูลชาร์จไร้สายในรถยนต์
• แผ่นชาร์จไร้สายแบบฝัง
• แผงชาร์จไร้สายหลายอุปกรณ์

ทำไม 52×13mm จึงเหมาะกับเครื่องชาร์จไร้สาย? เครื่องชาร์จไร้สายมีการออกแบบที่บางเฉียบเพื่อปรับปรุงประสบการณ์ผู้ใช้ The 13mm ultra-thin height allows the charger to achieve a nearly card-like thickness, and the 52mm width can accommodate a standard wireless charging coil (approximately 45-50mm in diameter) and control circuit board. ตัวเครื่องอะลูมิเนียมอัลลอยด์ช่วยกระจายความร้อนระหว่างการชาร์จ

3. ซ็อกเก็ตอัจฉริยะและแผงสวิตช์อัจฉริยะ

• กล่องหุ้มซ็อกเก็ตอัจฉริยะ
• โมดูลสวิตช์อัจฉริยะ WiFi
• โมดูลควบคุม Zigbee
• แผงควบคุมบ้านอัจฉริยะ

เหตุใด 52×13 มม. จึงเหมาะสำหรับแผงสวิตช์อัจฉริยะ สวิตช์อัจฉริยะจำเป็นต้องฝังอยู่ในการติดตั้งแบบ 86 กล่องมาตรฐาน ซึ่งพื้นที่ภายในมีจำกัด ความกว้าง 52 มม. ตรงกับขนาดแผงมาตรฐาน และความหนาบางเฉียบ 13 มม. ช่วยให้แผงมีความบางและมีความสวยงาม โดยไม่ยื่นออกมาจากผนัง

4. ป้ายราคาอิเล็กทรอนิกส์และฉลากอิเล็กทรอนิกส์

• ป้ายราคาอิเล็กทรอนิกส์ซูเปอร์มาร์เก็ต
• ฉลากอิเล็กทรอนิกส์คลังสินค้า
• ฉลากชั้นวางอัจฉริยะ
• ฉลากชั้นวางอิเล็กทรอนิกส์ ESL

เหตุใด 52×13 มม. จึงเหมาะสำหรับป้ายราคาอิเล็กทรอนิกส์ ป้ายราคาอิเล็กทรอนิกส์จะต้องติดไว้ที่ขอบชั้นวาง โดยมีข้อกำหนดด้านความหนาที่สูงมาก ความสูงบางเฉียบ 13 มม. ทำให้ป้ายราคากินพื้นที่ชั้นวางแทบไม่มี และความกว้าง 52 มม. สามารถรองรับที่กั้นกระดาษอิเล็กทรอนิกส์ (ขนาดทั่วไปคือ 4.2 นิ้ว/5.8 นิ้ว ฯลฯ) และแผงวงจรควบคุม

5. เซ็นเซอร์บางเฉียบ

• โฟโตอิเล็กทริคเซนเซอร์แบบบางเฉียบ
• โมดูลตรวจจับร่างกายมนุษย์อินฟราเรด
• เซ็นเซอร์ส่องสว่าง
• เซ็นเซอร์อุณหภูมิและความชื้น
• โมดูลวัดระยะทางอัลตราโซนิก
• โมดูลตรวจจับ PM2.5

6. การ์ดควบคุมการแสดงผล LED

• การ์ดควบคุม LED ขนาดเล็ก
• แสดงบัตรรับ
• การ์ดควบคุมแบบอะซิงโครนัส

7. บีคอน Bluetooth และแท็กตำแหน่ง

• บีคอนบลูทูธ
• แท็กตำแหน่งในร่ม
• แท็กติดตามทรัพย์สิน
• อุปกรณ์ป้องกันการสูญหาย

8. พาวเวอร์ซัพพลายและอะแดปเตอร์บางเฉียบ

• อะแดปเตอร์แปลงไฟแบบบางเฉียบ
• แหล่งจ่ายไฟไดรเวอร์ LED
• กล่องหุ้มโมดูลการชาร์จอย่างรวดเร็ว
• โมดูลแปลง DC-DC

9. โมดูลควบคุมบ้านอัจฉริยะ

• โมดูลควบคุมม่านอัจฉริยะ
• โมดูลควบคุมไฟอัจฉริยะ
• แผงเทอร์โมสตัท
• สถานีตรวจสอบด้านสิ่งแวดล้อม

พารามิเตอร์ที่ปรับแต่งได้

การรักษาพื้นผิว

อโนไดซ์

อโนไดซ์เป็นหนึ่งในวิธีการรักษาพื้นผิวที่ใช้กันทั่วไปสำหรับเปลือกอะลูมิเนียม สามารถเปลี่ยนลักษณะและคุณสมบัติพื้นผิวของพื้นผิวอลูมิเนียมและให้เอฟเฟกต์สีที่แตกต่างกัน

การเป่าด้วยทราย

การพ่นทรายสามารถสร้างพื้นผิวด้านที่สม่ำเสมอบนพื้นผิวอะลูมิเนียม เหมาะสำหรับอุปกรณ์อุตสาหกรรมและตู้บ้านอัจฉริยะ

การแปรงฟัน

การแปรงสามารถสร้างพื้นผิวโลหะปกติได้ ช่วยให้ผลิตภัณฑ์สามารถรักษาพื้นผิวโลหะโลหะผสมอะลูมิเนียมที่ชัดเจนได้

การแกะสลักด้วยเลเซอร์

สามารถตัดเฉือนสิ่งต่อไปนี้บนพื้นผิวของตู้อะลูมิเนียมขนาด 52×13 มม.:

• โลโก้
• รุ่นสินค้า
• การระบุอินเทอร์เฟซ
• หมายเลขผลิตภัณฑ์
• ข้อความและรูปแบบ

การพิมพ์ซิลค์สกรีน

เหมาะสำหรับการตัดโลโก้ ข้อความ และการระบุฟังก์ชันที่มีหลายสี

การตัดเฉือนแบบกำหนดเองของตู้อลูมิเนียมระดับมืออาชีพ

เราไม่เพียงแต่ผลิตตู้อลูมิเนียมมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งตามโครงสร้างผลิตภัณฑ์ของลูกค้าได้อีกด้วย

ลูกค้าจะต้องจัดเตรียม:

ภาพวาด 2 มิติ / โมเดล 3 มิติ / ตัวอย่างทางกายภาพ / ขนาดผลิตภัณฑ์

จากนั้นเราจึงสามารถประเมินการตัดเฉือนตามความต้องการของผลิตภัณฑ์จริงได้

เครื่องจักรกลซีเอ็นซีตรงตามข้อกำหนดที่ไม่ได้มาตรฐาน

สำหรับผลิตภัณฑ์ที่โปรไฟล์มาตรฐาน 52×13 มม. ไม่สามารถตอบสนองได้โดยตรง สามารถปรับแต่งได้โดยใช้เครื่องจักร CNC ในภายหลัง

ตัวอย่างเช่น:

ช่องเปิดอินเทอร์เฟซ + รูไฟแสดงสถานะ + รูกระดุม + รูยึด + ร่อง + ขั้นบันได + โลโก้

ทั้งหมดสามารถกลึงตามแบบของลูกค้าได้

คู่มือการเลือกผลิตภัณฑ์

หากอุปกรณ์ของคุณมีข้อกำหนดเรื่องความหนามาก

13 มม. เป็นหนึ่งในข้อมูลจำเพาะที่บางที่สุดในปัจจุบันในอุตสาหกรรมตู้อะลูมิเนียม เหมาะสำหรับตัวควบคุมแถบ LED ที่ชาร์จไร้สาย ป้ายราคาอิเล็กทรอนิกส์ และผลิตภัณฑ์อื่นๆ ที่มีความต้องการความหนาสูงมาก

หากความกว้าง PCB ของคุณใกล้กับ 52 มม

52×13 มม. เป็นตัวเลือกที่เหมาะสมที่สุด — ความกว้าง 52 มม. ให้พื้นที่เส้นทาง PCB ที่กว้างขวางและเค้าโครงโมดูลฟังก์ชัน

หากคุณต้องการการติดตั้งแบบฝัง

ความหนาบางเฉียบ 13 มม. เหมาะสำหรับการติดตั้งในพื้นที่แคบ — ภายในช่องแถบ LED ผนังด้านใน อุปกรณ์ภายใน ฯลฯ — โดยไม่ต้องใช้พื้นที่เพิ่มเติม

หากคุณต้องการติดตั้งในแผงควบคุมมาตรฐาน

ความกว้าง 52 มม. ตรงกับขนาดแผงมาตรฐาน 86 เหมาะสำหรับสวิตช์อัจฉริยะ เทอร์โมสแตท และผลิตภัณฑ์ประเภทแผงอื่นๆ

หากผลิตภัณฑ์ของคุณต้องการการกระจายความร้อน

วัสดุโลหะผสมอลูมิเนียมมีค่าการนำความร้อนที่ดีเยี่ยม เหมาะสำหรับตัวควบคุม LED และอุปกรณ์บางเฉียบอื่นๆ ที่มีการสร้างความร้อนค่อนข้างมาก

หากความยาวของ PCB แตกต่างกัน

สามารถตัดโปรไฟล์ได้ตามความยาวของผลิตภัณฑ์ และข้อกำหนดหน้าตัดเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีความยาวต่างกันได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อลูมิเนียมนี้เหมาะกับผลิตภัณฑ์อะไรบ้าง?

ตู้อลูมิเนียมตัวควบคุมแถบ LED ขนาด 52 × 13 มม. เป็นของประเภทตู้อลูมิเนียมกว้างพิเศษและบางเฉียบ การใช้งานหลัก ได้แก่ ตัวควบคุมแถบ LED, ที่ชาร์จไร้สาย, ซ็อกเก็ตอัจฉริยะ, แผงสวิตช์อัจฉริยะ, ป้ายราคาอิเล็กทรอนิกส์, บีคอนบลูทูธ, เซ็นเซอร์บางเฉียบ, การ์ดควบคุมการแสดงผล ฯลฯ ความสูงบางเฉียบ 13 มม. เป็นหนึ่งในกรอบอะลูมิเนียมที่บางที่สุดในอุตสาหกรรม เหมาะสำหรับอุปกรณ์อัจฉริยะบางเฉียบที่มีความต้องการความหนามาก

2. ความยาวของตู้คือ 52×13 มม. หรือไม่?

หมายเลข 52×13 มม. หมายถึงขนาดหน้าตัดของตู้ (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 52 × 13 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

4. ความสูง 13 มม. สามารถรองรับ PCB ได้หรือไม่?

ใช่. ความสูง 13 มม. ได้รับการออกแบบมาอย่างแม่นยำเพื่อรองรับ PCB หนามาตรฐาน 1.6 มม. และส่วนประกอบที่ยึดบนพื้นผิว จำเป็นต้องมีการยืนยันเฉพาะตามความหนาของ PCB และความสูงของส่วนประกอบ

5. เหมาะสำหรับตัวควบคุมแถบ LED หรือไม่?

เหมาะมาก. ความสูงบางเฉียบ 13 มม. สามารถใส่ในช่องแถบ LED ได้อย่างง่ายดาย และความกว้าง 52 มม. สามารถรองรับ PCB คอนโทรลเลอร์และอินเทอร์เฟซหลายตัวได้ กรอบอลูมิเนียมอัลลอยด์ช่วยกระจายความร้อนจากชิปไดรเวอร์

6. สามารถทำรูอินเทอร์เฟซ Type-C บนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถตัดเฉือนช่องเปิดอินเทอร์เฟซต่างๆ ได้อย่างแม่นยำ เช่น อินเทอร์เฟซ Type-C, USB และ DC power ตามแบบของลูกค้า
