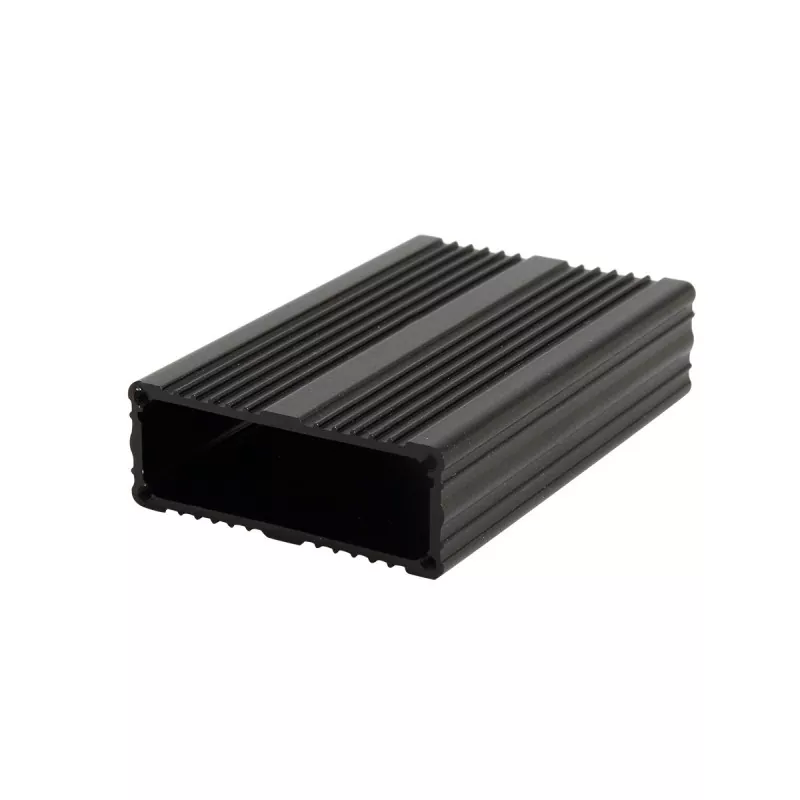

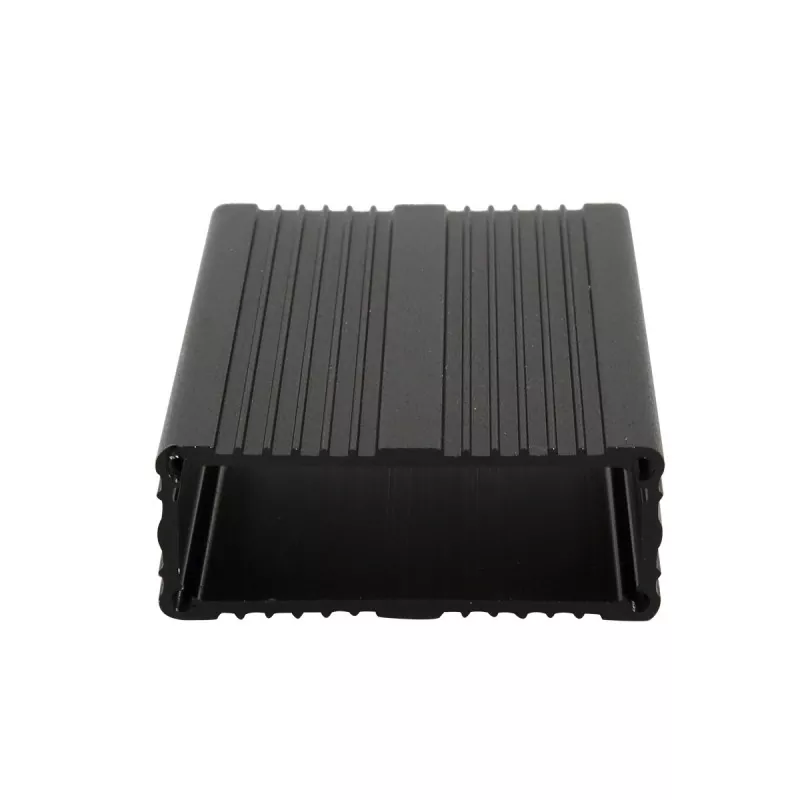

เคสอะลูมิเนียมขนาด 52×19 มม. สำหรับอุปกรณ์ชาร์จไร้สาย

ตัวเรือนอะลูมิเนียม Boyuan 52×19 มม. สำหรับอุปกรณ์ชาร์จไร้สายเป็นตัวเรือนอุปกรณ์อิเล็กทรอนิกส์บางเฉียบที่ผลิตด้วยโครงสร้างการอัดขึ้นรูปโลหะผสมอลูมิเนียม โดยมีขนาดหน้าตัดภายนอก 52 มม. (กว้าง) × 19 มม. (สูง) และความยาวสามารถปรับแต่งตามอำเภอใจตามความต้องการของอุปกรณ์จริง

เมื่อเปรียบเทียบกับกล่องพลาสติก กล่องอะลูมิเนียมอัลลอยด์มีความแข็งแรงของโครงสร้างและพื้นผิวโลหะที่ดีกว่า และสามารถสร้างโครงสร้างแบบกำหนดเองได้ เช่น ส่วนต่อประสาน รูยึด รูเกลียว และช่องผ่านเครื่องจักร CNC

Boyuan Hardware มุ่งเน้นไปที่การผลิตตู้อะลูมิเนียมและโครงอะลูมิเนียมมานานกว่า 20 ปี โดยมีพื้นที่โรงงานผลิตประมาณ 10,000 ตารางเมตร และสามารถจัดหาการตัดเฉือนตู้อะลูมิเนียมแบบกำหนดเองตามแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดด้านขนาด

ข้อดีของผลิตภัณฑ์

01 | ดีไซน์เพรียวบางและกว้าง 52×19 มม

ขนาดหน้าตัดกว้าง 52 มม. × 19 มม. สูง ถือเป็นโซลูชันบรรจุภัณฑ์ที่ดีเยี่ยมสำหรับอุปกรณ์อัจฉริยะบางเฉียบ

ความกว้าง 52 มม. สามารถรองรับเค้าโครง PCB กว้างมาตรฐาน และรองรับการออกแบบอินเทอร์เฟซและโมดูลฟังก์ชันหลายแบบแบบเคียงข้างกัน ความหนา 19 มม. ทำให้อุปกรณ์บางเฉียบในขณะที่ให้พื้นที่ภายในมากกว่าสเปค 13 มม. เกือบ 50% ทำให้มีส่วนประกอบมากขึ้น ชิ้นส่วนที่สูงขึ้น หรือมีโครงสร้างการกระจายความร้อนที่ดีขึ้น

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

ตัวตู้ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้

03 | เหมาะสำหรับการติดตั้ง PCB

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถทำการกลึง CNC บนตู้อะลูมิเนียมขนาด 52×19 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเปิดอินเทอร์เฟซ (USB, Type-C, อินเทอร์เฟซไฟ DC ฯลฯ)
• รูไฟแสดงสถานะ
• รูกระดุม
• รูยึดและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• ช่องกระจายความร้อนและโครงสร้างการระบายอากาศ
• ร่องและขั้นบันได
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

52×19 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวของผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | ประสิทธิภาพการกระจายความร้อนที่ปรับให้เหมาะสม

อลูมิเนียมอัลลอยด์มีค่าการนำความร้อนที่ดีเยี่ยม เมื่อรวมกับการออกแบบตัวเครื่องให้กว้าง 52 มม. และพื้นที่สูง 19 มม. สามารถติดตั้งแผงระบายความร้อนขนาดเล็กหรือเพิ่มพื้นที่การหมุนเวียนอากาศภายในได้ เมื่อเปรียบเทียบกับข้อกำหนดบางเฉียบ 13 มม. ความสูง 19 มม. ให้สภาวะการกระจายความร้อนที่ดีกว่า ทำให้เหมาะสำหรับคอนโทรลเลอร์ LED และอุปกรณ์อื่น ๆ ที่มีพลังงานสูงกว่าเล็กน้อย

07 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะที่ปรากฏที่แตกต่างกัน ทำให้อุปกรณ์ที่บางเฉียบมีพื้นผิวผลิตภัณฑ์ที่ได้รับการขัดเกลามากขึ้น

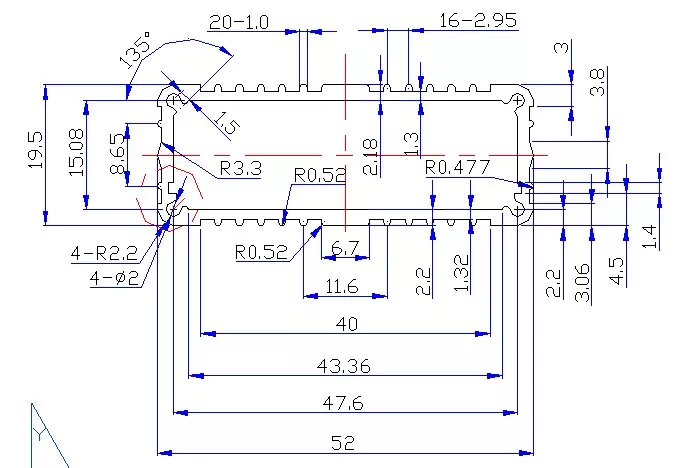

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

ตู้อะลูมิเนียมขนาด 52×19 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

52×19 มม. เป็นของประเภทตู้อลูมิเนียมบางเฉียบกว้างพิเศษ — ความกว้าง 52 มม. สามารถรองรับ PCB กว้างมาตรฐานและเลย์เอาต์ของโมดูลฟังก์ชันหลายโมดูลแบบเคียงข้างกัน และความสูง 19 มม. ให้พื้นที่ภายในกว้างขวางมากขึ้นในขณะที่ยังคงรูปลักษณ์เพรียวบางไว้ ความหนา 19 มม. ให้พื้นที่ภายในมากกว่าสเปคแบบบางเฉียบเกือบ 50% ช่วยให้อุปกรณ์สามารถรองรับส่วนประกอบได้มากขึ้นหรือกระจายความร้อนได้ดีขึ้นในขณะที่ยังคงรูปทรงเพรียวบาง

1. ตัวควบคุมแถบ LED และสวิตช์หรี่ไฟ

52×19 มม. เป็นโซลูชันบรรจุภัณฑ์ที่เหมาะสำหรับตัวควบคุมแถบ LED:

• ตัวควบคุมแถบ LED
• ตัวควบคุมการลดแสง RGB/RGBW
• ตัวถอดรหัส DMX512
• เครื่องขยายสัญญาณ SPI
• โมดูลควบคุมไฟอัจฉริยะ
• ตัวหรี่ไฟ 0-10V/PWM

เหตุใด 52×19 มม. จึงเหมาะสำหรับตัวควบคุมแถบ LED เมื่อเปรียบเทียบกับสเปคบางเฉียบ 13 มม. ความสูง 19 มม. ให้พื้นที่ภายในที่มากกว่า รองรับส่วนประกอบที่สูงยิ่งขึ้น และโครงสร้างการกระจายความร้อนที่ดีกว่า สำหรับตัวควบคุม LED ที่มีกำลังสูงกว่าเล็กน้อย (เช่น ตัวควบคุม RGBW และตัวถอดรหัส DMX) ทรานซิสเตอร์ MOS และชิปไดรเวอร์จะสร้างความร้อนได้มากในระหว่างการทำงาน และความสูง 19 มม. ช่วยให้โครงอลูมิเนียมอัลลอยด์กระจายความร้อนได้ดีขึ้น ซึ่งช่วยยืดอายุการใช้งานของตัวควบคุม ความกว้าง 52 มม. สามารถรองรับ PCB ที่กว้างขึ้นได้ โดยรองรับเค้าโครงแบบเคียงข้างกันของอินเทอร์เฟซเอาต์พุตหลายตัว

2. อุปกรณ์ชาร์จไร้สาย

• ที่ชาร์จไร้สายแบบตั้งโต๊ะ
• โมดูลชาร์จไร้สายในรถยนต์
• แผ่นชาร์จไร้สายแบบฝัง
• แผงชาร์จไร้สายหลายอุปกรณ์

ทำไม 52×19mm จึงเหมาะกับเครื่องชาร์จไร้สาย? เครื่องชาร์จไร้สายมีการออกแบบที่บางเฉียบเพื่อปรับปรุงประสบการณ์ผู้ใช้ ความหนา 19 มม. คงรูปทรงเพรียวบางในขณะที่ให้พื้นที่ภายในมากกว่าข้อกำหนด 13 มม. เพื่อรองรับคอยล์ชาร์จไร้สาย (เส้นผ่านศูนย์กลางประมาณ 45-50 มม.) และแผงวงจรควบคุม ตัวเครื่องอะลูมิเนียมอัลลอยด์ช่วยกระจายความร้อนระหว่างการชาร์จ

3. สวิตช์อัจฉริยะและแผงอัจฉริยะ

• โมดูลสวิตช์อัจฉริยะ WiFi
• โมดูลควบคุม Zigbee/Z-wave
• แผงลดแสงอัจฉริยะ
• แผงเทอร์โมสตัท
• แผงควบคุมบ้านอัจฉริยะ
• แผงควบคุมฉาก

เหตุใด 52×19 มม. จึงเหมาะสำหรับแผงอัจฉริยะ แผงสวิตช์อัจฉริยะต้องฝังอยู่ในการติดตั้งแบบ 86 กล่องมาตรฐาน ซึ่งพื้นที่ภายในมีจำกัด ความกว้าง 52 มม. ตรงกับขนาดแผงมาตรฐาน และความหนา 19 มม. ช่วยให้แผงมีความบางและสวยงามน่าพึงพอใจ ในขณะเดียวกันก็ให้พื้นที่มากกว่าข้อกำหนด 13 มม. เพื่อรองรับรีเลย์ โมดูลจ่ายไฟ และส่วนประกอบอื่น ๆ

4. โมดูล Bluetooth และโมดูลการสื่อสารไร้สาย

• เครื่องรับเสียงบลูทูธ
• โมดูลเครื่องขยายเสียงบลูทูธ
• โหนด Bluetooth Mesh
• โมดูลการสื่อสารไร้สาย
• กล่องหุ้มโมดูล 2.4G

5. ป้ายราคาอิเล็กทรอนิกส์และฉลากอิเล็กทรอนิกส์

• ป้ายราคาอิเล็กทรอนิกส์ซูเปอร์มาร์เก็ต
• ฉลากอิเล็กทรอนิกส์คลังสินค้า
• ฉลากชั้นวางอัจฉริยะ
• ฉลากชั้นวางอิเล็กทรอนิกส์ ESL

ความหนา 19 มม. สามารถรองรับหน้าจอกระดาษอิเล็กทรอนิกส์ได้ (โดยปกติจะรวมแบ็คเพลนและวงจรควบคุม) และความกว้าง 52 มม. สามารถใส่หน้าจอขนาด 4.2 นิ้วได้

6. โมดูลเซ็นเซอร์บางเฉียบ

• โฟโตอิเล็กทริคเซนเซอร์แบบบางเฉียบ
• โมดูลตรวจจับร่างกายมนุษย์อินฟราเรด
• เซ็นเซอร์ส่องสว่าง
• เซ็นเซอร์อุณหภูมิและความชื้น
• โมดูลตรวจจับ PM2.5
• โมดูลตรวจจับก๊าซคาร์บอนไดออกไซด์

7. พาวเวอร์ซัพพลายและอะแดปเตอร์บางเฉียบ

• อะแดปเตอร์แปลงไฟแบบบางเฉียบ
• แหล่งจ่ายไฟไดรเวอร์ LED
• กล่องหุ้มโมดูลการชาร์จอย่างรวดเร็ว
• โมดูลแปลง DC-DC
• โมดูลการชาร์จเดสก์ท็อป

8. โมดูลควบคุมบ้านอัจฉริยะ

• โมดูลควบคุมม่านอัจฉริยะ
• โมดูลควบคุมไฟอัจฉริยะ
• โมดูลซ็อกเก็ตอัจฉริยะ
• สถานีตรวจสอบด้านสิ่งแวดล้อม
• โมดูลเกตเวย์อัจฉริยะ

สิ่งที่สามารถปรับแต่งได้?

การรักษาพื้นผิว

อโนไดซ์

อโนไดซ์เป็นหนึ่งในวิธีการรักษาพื้นผิวที่ใช้กันทั่วไปสำหรับเปลือกอะลูมิเนียม สามารถเปลี่ยนลักษณะและคุณสมบัติพื้นผิวของพื้นผิวอลูมิเนียมและให้เอฟเฟกต์สีที่แตกต่างกัน

การเป่าด้วยทราย

การพ่นทรายสามารถสร้างพื้นผิวด้านที่สม่ำเสมอบนพื้นผิวอะลูมิเนียม เหมาะสำหรับอุปกรณ์อุตสาหกรรมและตู้บ้านอัจฉริยะ

การแปรงฟัน

การแปรงสามารถสร้างพื้นผิวโลหะปกติได้ ช่วยให้ผลิตภัณฑ์สามารถรักษาพื้นผิวโลหะโลหะผสมอะลูมิเนียมที่ชัดเจนได้

การแกะสลักด้วยเลเซอร์

สามารถตัดเฉือนสิ่งต่อไปนี้บนพื้นผิวของตู้อะลูมิเนียมขนาด 52×19 มม.:

• โลโก้
• รุ่นสินค้า
• การระบุอินเทอร์เฟซ
• หมายเลขผลิตภัณฑ์
• ข้อความและรูปแบบ

การพิมพ์ซิลค์สกรีน

เหมาะสำหรับการตัดโลโก้ ข้อความ และการระบุฟังก์ชันที่มีหลายสี

การตัดเฉือนแบบกำหนดเองของตู้อลูมิเนียมระดับมืออาชีพ

เราไม่เพียงแต่ผลิตตู้อลูมิเนียมมาตรฐานเท่านั้น แต่ยังสามารถปรับแต่งตามโครงสร้างผลิตภัณฑ์ของลูกค้าได้อีกด้วย

ลูกค้าจะต้องจัดเตรียม:

ภาพวาด 2 มิติ / โมเดล 3 มิติ / ตัวอย่างทางกายภาพ / ขนาดผลิตภัณฑ์

จากนั้นเราจึงสามารถประเมินการตัดเฉือนตามความต้องการของผลิตภัณฑ์จริงได้

เครื่องจักรกลซีเอ็นซีตรงตามข้อกำหนดที่ไม่ได้มาตรฐาน

สำหรับผลิตภัณฑ์ที่ไม่สามารถใช้โปรไฟล์มาตรฐาน 52×19 มม. ได้โดยตรง สามารถปรับแต่งได้โดยใช้เครื่องจักร CNC ในภายหลัง

ตัวอย่างเช่น:

ช่องเปิดอินเทอร์เฟซ + รูไฟแสดงสถานะ + รูกระดุม + ช่องกระจายความร้อน + รูยึด + ร่อง + ขั้นบันได + โลโก้

ทั้งหมดสามารถกลึงตามแบบของลูกค้าได้

คู่มือการเลือกผลิตภัณฑ์

หากอุปกรณ์ของคุณจำเป็นต้องบางแต่ต้องการพื้นที่ภายในเพิ่มเติม

ความสูง 19 มม. มีพื้นที่ภายในมากกว่าสเปค 13 มม. เกือบ 50% รองรับส่วนประกอบได้มากขึ้น ชิ้นส่วนที่สูงขึ้น หรือมีโครงสร้างการกระจายความร้อนที่ดีขึ้น เหมาะสำหรับคอนโทรลเลอร์ LED ที่มีกำลังสูงกว่าเล็กน้อย และอุปกรณ์ที่มีรีเลย์หรือโมดูลจ่ายไฟ

หากความกว้าง PCB ของคุณใกล้กับ 52 มม

52×19 มม. เป็นตัวเลือกที่เหมาะสมที่สุด — ความกว้าง 52 มม. ให้พื้นที่เส้นทาง PCB ที่เพียงพอและเค้าโครงโมดูลฟังก์ชันแบบเคียงข้างกัน

หากคุณต้องการการติดตั้งแบบฝัง

ความหนาบางเพียง 19 มม. เหมาะสำหรับติดตั้งในพื้นที่แคบ เช่น ผนังด้านใน อุปกรณ์ด้านใน และภายในเฟอร์นิเจอร์

หากคุณต้องการประสิทธิภาพการกระจายความร้อนที่ดีขึ้น

ความสูง 19 มม. ช่วยให้สามารถติดตั้งแผงระบายความร้อนขนาดเล็กหรือเพิ่มพื้นที่การหมุนเวียนอากาศได้ ให้เงื่อนไขการกระจายความร้อนที่ดีกว่าข้อกำหนดแบบบางเฉียบ เหมาะสำหรับอุปกรณ์ไฟฟ้าที่มีการสร้างความร้อนสูงกว่าเล็กน้อย

หากคุณต้องการติดตั้งในแผงควบคุมมาตรฐาน

ความกว้าง 52 มม. ตรงกับขนาดแผงมาตรฐาน 86 เหมาะสำหรับสวิตช์อัจฉริยะ เทอร์โมสแตท และผลิตภัณฑ์ประเภทแผงอื่นๆ

หากความยาวของ PCB แตกต่างกัน

สามารถตัดโปรไฟล์ได้ตามความยาวของผลิตภัณฑ์ และข้อกำหนดหน้าตัดเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีความยาวต่างกันได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อะลูมิเนียมขนาด 52×19มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

เคสอะลูมิเนียมขนาด 52×19 มม. สำหรับอุปกรณ์ชาร์จไร้สายอยู่ในหมวดหมู่เคสอะลูมิเนียมบางเฉียบขนาดกว้างพิเศษ การใช้งานหลัก ได้แก่ ตัวควบคุมแถบ LED, ที่ชาร์จไร้สาย, แผงสวิตช์อัจฉริยะ, โมดูลบลูทูธ, ป้ายราคาอิเล็กทรอนิกส์, เซ็นเซอร์บางเฉียบ, แหล่งจ่ายไฟบางเฉียบ ฯลฯ ความสูง 19 มม. ยังคงรูปทรงเพรียวบางในขณะที่ให้พื้นที่ภายในมากกว่าเกือบ 50% มากกว่าข้อกำหนด 13 มม.

2. ความยาวของตู้คือ 52×19 มม. หรือไม่?

เบอร์ 52×19 มม. หมายถึงขนาดหน้าตัดของตู้ (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. อะไรคือความแตกต่างระหว่าง 52×19มม. และ 52×13มม.?

52×19 มม. สูงกว่า 52×13 มม. 6 มม. โดยมีพื้นที่ภายในเพิ่มขึ้นเกือบ 50% ข้อมูลจำเพาะขนาด 19 มม. สามารถรองรับส่วนประกอบและชิ้นส่วนที่สูงขึ้นได้ (เช่น ตัวเก็บประจุและรีเลย์ด้วยไฟฟ้าขนาดเล็ก) และยังให้สภาวะการกระจายความร้อนที่ดีกว่า เหมาะสำหรับอุปกรณ์ที่มีกำลังสูงกว่าเล็กน้อย

4. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 52 × 19 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

5. เหมาะสำหรับตัวควบคุมแถบ LED หรือไม่?

เหมาะมาก. ความสูง 19 มม. ให้พื้นที่ภายในที่ใหญ่กว่าข้อกำหนดเฉพาะบางเฉียบ 13 มม. ซึ่งรองรับส่วนประกอบด้านกำลัง เช่น ทรานซิสเตอร์ MOS และตัวเหนี่ยวนำ กล่องอะลูมิเนียมอัลลอยด์ช่วยกระจายความร้อนจากชิปไดรเวอร์ เหมาะสำหรับคอนโทรลเลอร์ LED ที่มีกำลังสูงกว่าเล็กน้อย

6. สามารถทำรูอินเทอร์เฟซ Type-C บนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถตัดเฉือนช่องเปิดอินเทอร์เฟซต่างๆ ได้อย่างแม่นยำ เช่น อินเทอร์เฟซ Type-C, USB และ DC power ตามแบบของลูกค้า

ในฐานะผู้ผลิตและซัพพลายเออร์ในจีน Boyuan ให้บริการโปรไฟล์อลูมิเนียมที่ปรับแต่งตามความต้องการด้วยการตัดตามความยาว การใช้เครื่องจักร CNC การเจาะ การต๊าป การเปิดส่วนต่อประสาน รูไฟแสดงสถานะ รูกระดุม ช่องกระจายความร้อน แผ่นปลาย โลโก้ การรักษาพื้นผิว และการปรับแต่งสี ติดต่อ Boyuan สำหรับโครงการที่อยู่อาศัยอุปกรณ์ชาร์จไร้สายครั้งต่อไปของคุณ
