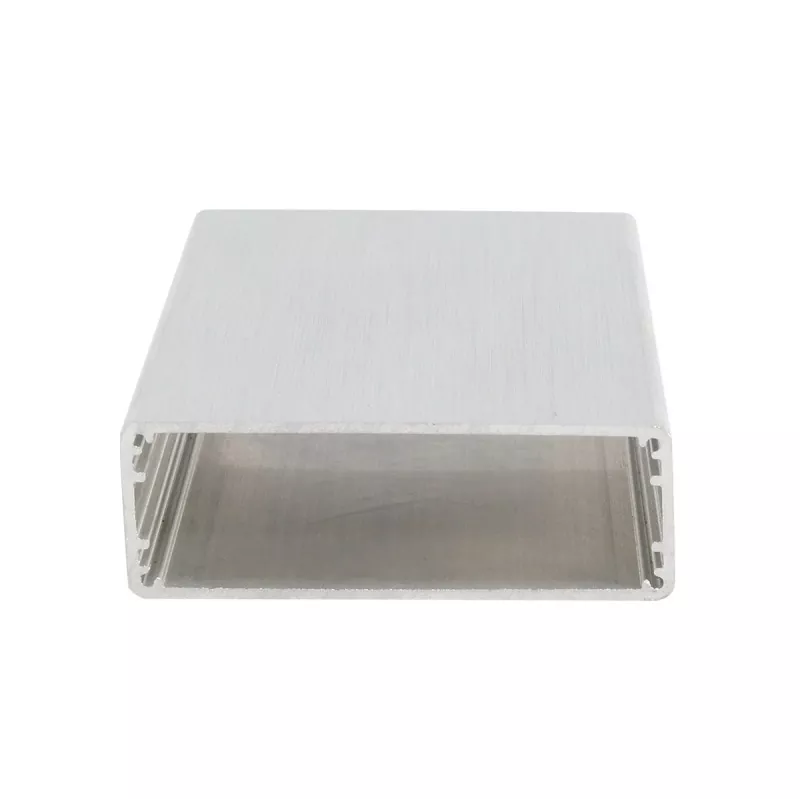

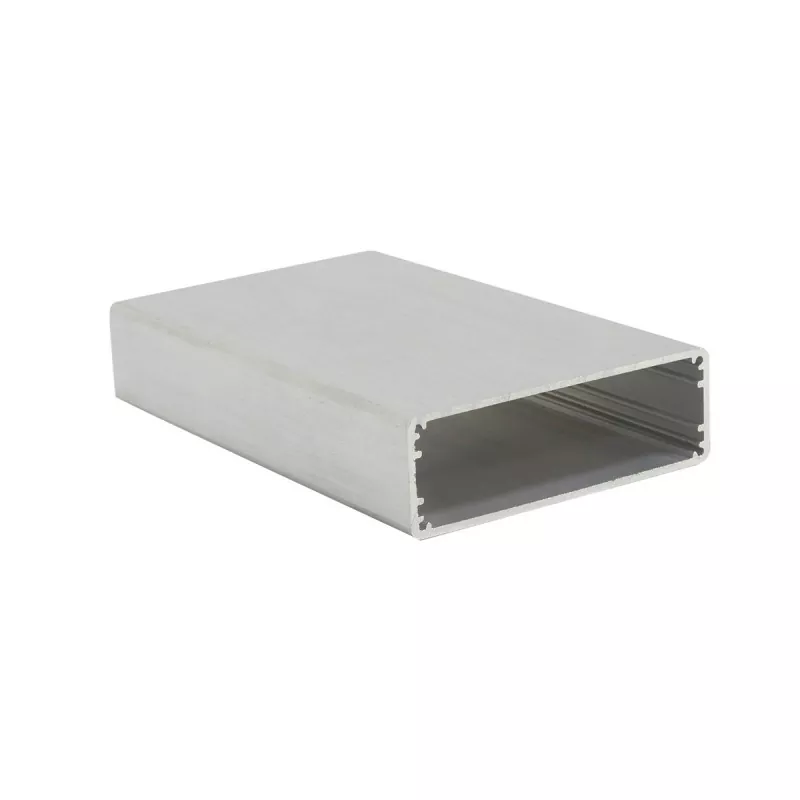

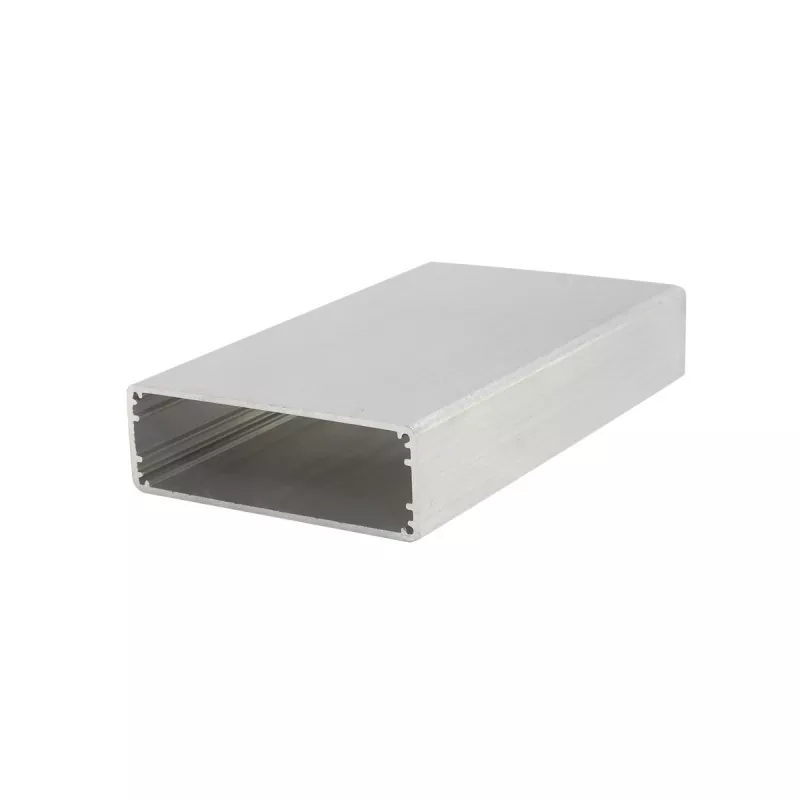

การติดตามด้วย GPS และการสื่อสารด้วย GPS ขนาด 60×20 มม. ตัวเรือนอะลูมิเนียม

เมื่อเปรียบเทียบกับตัวเรือนพลาสติก ตัวเครื่องอะลูมิเนียมมีความแข็งแรงของโครงสร้างที่ดีกว่าและผิวเคลือบโลหะ และรองรับอินเทอร์เฟซที่กลึงด้วย CNC รูยึด รูเกลียว รูเสาอากาศ SMA และช่องกระจายความร้อน Boyuan Hardware ด้วยประสบการณ์มากกว่า 20 ปีและโรงงานขนาดประมาณ 10,000 ตารางเมตร ให้บริการด้านการตัด CNC การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ ซิลค์สกรีน การตรวจสอบ และการประกอบ

ข้อดีหลัก

01 | ดีไซน์เพรียวบางและกว้าง 60×20 มม

ขนาดหน้าตัดกว้าง 60 มม. × 20 มม. สูงทำให้มีพื้นที่บรรจุภัณฑ์เพียงพอสำหรับอุปกรณ์อิเล็กทรอนิกส์

ความกว้าง 60 มม. กว้างกว่าข้อกำหนดทั่วไป 52-58 มม. รองรับเค้าโครง PCB ขนาดใหญ่ และรองรับโมดูลฟังก์ชันและการออกแบบอินเทอร์เฟซแบบเคียงข้างกันมากขึ้น ตอบสนองความต้องการเค้าโครงอินพุต/เอาท์พุตหลายช่องสัญญาณ ความสูง 20 มม. คงรูปลักษณ์ของอุปกรณ์ที่เพรียวบางในขณะที่ให้พื้นที่ในการติดตั้งส่วนประกอบที่กว้างขวาง รองรับตัวเก็บประจุด้วยไฟฟ้า (โดยทั่วไปสูง 16-18 มม.) หม้อแปลงขนาดเล็ก รีเลย์ และส่วนประกอบที่มีความสูงปานกลาง รองรับความต้องการบูรณาการของระบบวงจรที่ค่อนข้างซับซ้อน

02 | โครงสร้างการอัดขึ้นรูปอลูมิเนียม

ตัวตู้ขึ้นรูปจากการอัดขึ้นรูปโปรไฟล์อลูมิเนียมอัลลอยด์ ขนาดหน้าตัดของกล่องอะลูมิเนียมอัดขึ้นรูปได้รับการแก้ไขแล้ว ในขณะที่สามารถตัดความยาวได้ตามความต้องการของผลิตภัณฑ์จริง ดังนั้น กล่องหุ้มที่มีข้อกำหนดเดียวกันจึงสามารถปรับให้เข้ากับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกันได้ โครงสร้างนี้เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการการพัฒนาซีรีส์

03 | เหมาะสำหรับการติดตั้ง PCB

ตู้อิเล็กทรอนิกส์แบบอัดขึ้นรูปอะลูมิเนียมสามารถออกแบบให้มีช่องติดตั้งหรือโครงสร้างรองรับที่สอดคล้องกันตามโครงสร้างภายใน สำหรับการติดตั้ง PCB และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ ภายในมีอุปกรณ์มาตรฐานพร้อมช่องเสียบการ์ดแผงวงจร และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม

04 | รองรับการกลึง CNC แบบกำหนดเอง

โปรไฟล์มาตรฐานเป็นเพียงจุดเริ่มต้นเท่านั้น Boyuan Hardware สามารถดำเนินการตัดเฉือน CNC บนตู้อะลูมิเนียมขนาด 60×20 มม. ตามแบบของลูกค้า ได้แก่:

• ช่องเชื่อมต่ออินเทอร์เฟซ (USB, RJ45, ปลั๊กการบิน, อินเทอร์เฟซ BNC, อินเทอร์เฟซกำลังไฟ, อินเทอร์เฟซเสาอากาศ SMA ฯลฯ )
• รูสกรูและรูตำแหน่ง
• รูเกลียวและรูเจาะเคาน์เตอร์
• ช่องระบายความร้อนและรูระบายอากาศ
• การเปิดหน้าต่างหน้าจอ
• รูกระดุมและรูสวิตช์
• รูยึดและรูติดผนัง
• ร่องและขั้นบันได
• การลบมุม
• โครงสร้างที่กำหนดเองอื่น ๆ

05 | ความยาวปรับแต่งตามสินค้าได้

60×20 มม. เป็นข้อกำหนดหน้าตัดของตู้ และสามารถตัดความยาวของผลิตภัณฑ์ตามขนาดอุปกรณ์จริงได้ ความยาวที่สามารถแปรรูปได้เฉพาะนั้นได้รับการยืนยันตามวัสดุ การรักษาพื้นผิว และข้อกำหนดของผลิตภัณฑ์

06 | ประสิทธิภาพการกระจายความร้อนอย่างมีประสิทธิภาพ

อลูมิเนียมอัลลอยด์มีค่าการนำความร้อนที่ดีเยี่ยม เมื่อรวมกับการออกแบบตัวเครื่องให้กว้าง 60 มม. จะช่วยให้ส่วนประกอบภายในกระจายความร้อนและยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ

07 | กล่องหุ้มโลหะผสมผสานโครงสร้างและรูปลักษณ์เข้าด้วยกัน

อลูมิเนียมอัลลอยด์มีน้ำหนักเบาและมีโครงสร้างที่ดี โดยที่ยังคงพื้นผิวโลหะที่เป็นธรรมชาติไว้ ด้วยการปรับสภาพพื้นผิว เช่น การแปรง การพ่นทราย และอโนไดซ์ ทำให้เกิดลักษณะพิเศษของรูปลักษณ์ที่แตกต่างกัน ทำให้อุปกรณ์อิเล็กทรอนิกส์มีรูปลักษณ์ของผลิตภัณฑ์ที่ดูเป็นมืออาชีพมากขึ้น

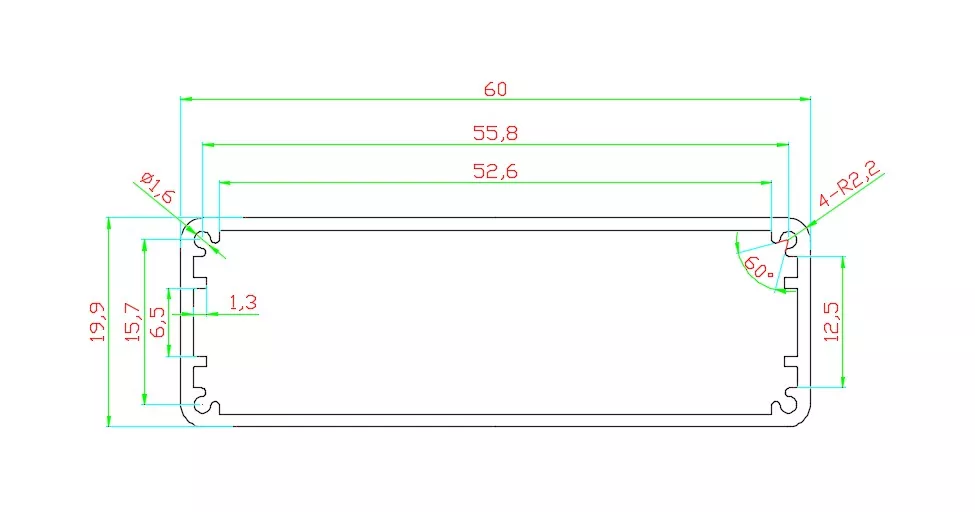

ข้อมูลจำเพาะทางเทคนิค

บันทึก: เกรดวัสดุเฉพาะ ความหนาของผนัง ช่วงความยาว ความคลาดเคลื่อนของขนาด และสีการรักษาพื้นผิวจะต้องขึ้นอยู่กับแบบของผลิตภัณฑ์จริงและข้อกำหนดในการสั่งซื้อ

ตู้อะลูมิเนียมขนาด 60×20 มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

โครงสร้างอะลูมิเนียมสำหรับการติดตามและการสื่อสารด้วย GPS ขนาด 60×20 มม. เป็นของประเภทกรอบอะลูมิเนียมเพรียวบางที่มีลำตัวกว้าง — ความกว้าง 60 มม. รองรับ PCB ขนาดใหญ่ขึ้นและโมดูลฟังก์ชันแบบเคียงข้างกันมากขึ้น ความสูง 20 มม. คงรูปลักษณ์เพรียวบางในขณะที่ให้พื้นที่ภายในกว้างขวาง ข้อกำหนดนี้ใช้กันอย่างแพร่หลายในการกำหนดตำแหน่ง GPS อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ การสื่อสาร เครื่องมือและมาตรวัด การควบคุมทางอุตสาหกรรม อิเล็กทรอนิกส์กำลัง และอุตสาหกรรมอื่น ๆ

1. โมดูล GPS/GPRS และอุปกรณ์ติดตามตำแหน่ง

60×20 มม. เป็นโซลูชันบรรจุภัณฑ์ที่เหมาะสำหรับโมดูล GPS/GPRS และอุปกรณ์ติดตามตำแหน่ง:

• กรอบโมดูล GPS/GPRS
• เครื่องติดตามยานพาหนะ GPS / อาคารผู้โดยสาร
• อุปกรณ์ระบุตำแหน่งและติดตามสินทรัพย์
• เครื่องติดตามยานยนต์
• โมดูลกำหนดตำแหน่งกลางแจ้ง
• เทอร์มินัลระบุตำแหน่ง IoT

เหตุใด 60×20 มม. จึงเหมาะสำหรับเครื่องติดตาม GPS อุปกรณ์ติดตาม GPS จำเป็นต้องมีโครงร่าง PCB ที่กว้างขึ้นเพื่อรองรับโมดูล GPS โมดูลการสื่อสาร เสาอากาศ และแบตเตอรี่ ความกว้าง 60 มม. ให้พื้นที่ติดตั้งกว้างขวาง และความหนา 20 มม. เหมาะสำหรับการซ่อนภายในยานพาหนะหรืออุปกรณ์ ผลิตภัณฑ์ต่างๆ เช่น เทอร์มินัล GPS ของยานพาหนะและการระบุตำแหน่ง GPS ของยานยนต์ มีมาตรฐานสูงในด้านการกระจายความร้อนและพื้นผิวของตัวเครื่อง ซึ่งเป็นไปตามตัวเครื่องอะลูมิเนียมอัลลอยด์ทุกประการ

2. โมดูลการสื่อสารและอุปกรณ์ไร้สาย

• โมดูลการสื่อสาร
• แพลตฟอร์มไร้สาย
• โมดูลการแปลงสัญญาณ
• ตู้ขยายสัญญาณ
• เทอร์มินัลแพลตฟอร์มไร้สาย
• โมดูลการส่งข้อมูล
• เซิร์ฟเวอร์วิดีโอ
• เราเตอร์ เครื่องรับสัญญาณไร้สาย
• กล่องหุ้มตัวรับส่งสัญญาณแสง

ความกว้าง 60 มม. กว้างกว่าข้อกำหนดทั่วไป รองรับอินเทอร์เฟซเสาอากาศและอินเทอร์เฟซการสื่อสารที่วางไว้เคียงข้างกันมากขึ้น

3. เครื่องมือ มิเตอร์ และอุปกรณ์วัด

• กล่องเครื่องมือและมิเตอร์
• เครื่องมือเก็บข้อมูล
• ตู้เครื่องกำเนิดสัญญาณ
• อุปกรณ์ทดสอบ
• เครื่องมือวัดที่แม่นยำ

กล่องอะลูมิเนียมอัลลอยด์ให้การปกป้องเครื่องมือและมิเตอร์ที่ดี ลดผลกระทบของปัจจัยด้านสิ่งแวดล้อมภายนอกที่ไม่จำเป็น และช่วยยืดอายุการใช้งาน

4. กล่องป้องกันและการใช้งานป้องกันการรบกวน

ตู้อะลูมิเนียมขนาด 60×20 มม. สามารถใช้เป็นโซลูชันป้องกันแม่เหล็กไฟฟ้าที่ดีได้:

• กล่องป้องกันอิเล็กทรอนิกส์
• เปลือกอุปกรณ์ป้องกันการรบกวน
• การป้องกันโมดูลความถี่สูง
• กล่องป้องกันวงจรที่แม่นยำ

วัสดุโลหะผสมอลูมิเนียมนั้นมีประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่ดี ป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ

5. โมดูลพลังงาน

• ตู้จ่ายไฟรถยนต์
• ตู้อินเวอร์เตอร์
• ตัวเรือนอลูมิเนียมวงจรเรียงกระแส
• โมดูลตัวแปลง DC-DC
• การสลับโมดูลแหล่งจ่ายไฟ

6. โมดูลควบคุมอุตสาหกรรมและระบบอัตโนมัติ

• ผู้ควบคุมอุตสาหกรรม
• โมดูลตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC)
• โมดูลควบคุมการเคลื่อนไหว
• โมดูลขยาย I/O
• อุปกรณ์ควบคุมอัตโนมัติ

7. อุปกรณ์การแพทย์

• เปลือกอุปกรณ์ทางการแพทย์
• โมดูลการทดสอบ
• โมดูลอุปกรณ์ตรวจสอบ
• เครื่องมือแพทย์แบบพกพา

8. เสียงประกาศสาธารณะและอุปกรณ์เครื่องเสียง

• อุปกรณ์ระบบเสียงประกาศสาธารณะ
• วงจรเครื่องขยายเสียง
• เครื่องเสียง

สิ่งที่สามารถปรับแต่งสำหรับตู้อะลูมิเนียมขนาด 60×20 มม. ได้

คู่มือการเลือกผลิตภัณฑ์

หากความกว้าง PCB ของคุณใกล้กับ 60 มม

60×20 มม. เป็นตัวเลือกที่เหมาะสม — ความกว้าง 60 มม. ให้พื้นที่เส้นทาง PCB ที่กว้างขวางยิ่งขึ้น และรูปแบบอินเทอร์เฟซแบบเคียงข้างกันมากขึ้น และกว้างกว่าข้อกำหนดทั่วไปขนาด 52-58 มม.

หากอุปกรณ์ของคุณเป็นโมดูล GPS/GPRS หรือตัวติดตามตำแหน่ง

60×20 มม. เป็นข้อกำหนดขนาดคลาสสิกสำหรับเครื่องเทอร์มินัล GPS ของยานพาหนะและอุปกรณ์ติดตามตำแหน่ง ความกว้าง 60 มม. รองรับโมดูล GPS โมดูลการสื่อสาร และแบตเตอรี่ และความหนา 20 มม. เหมาะสำหรับการติดตั้งแบบซ่อนในรถยนต์

หากอุปกรณ์ของคุณมีส่วนประกอบที่มีความสูงปานกลาง

ความสูง 20 มม. สามารถรองรับตัวเก็บประจุด้วยไฟฟ้า (16-18 มม.) หม้อแปลงขนาดเล็ก รีเลย์ และส่วนประกอบที่มีความสูงปานกลาง เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการพื้นที่แนวตั้งภายใน

หากอุปกรณ์ของคุณต้องการรูปลักษณ์เพรียวบาง

ความสูง 20 มม. คงรูปลักษณ์เพรียวบางในขณะที่ให้พื้นที่ภายในกว้างขวาง สมดุลความสวยงามและความสมบูรณ์ในการใช้งาน

หากคุณต้องการความเข้ากันได้กับหลายอินเทอร์เฟซ

ความกว้าง 60 มม. รองรับเค้าโครงแบบเคียงข้างกันของอินเทอร์เฟซหลายรายการ เช่น RJ45, ปลั๊กการบิน, อินเทอร์เฟซเสาอากาศ BNC, USB และ SMA เหมาะสำหรับอุปกรณ์สื่อสารและการวัดที่ต้องการอินเทอร์เฟซที่หลากหลาย

หากอุปกรณ์ของคุณต้องการการระบายความร้อนที่ดี

ตู้อลูมิเนียมอัลลอยด์มีการนำความร้อนที่ดีเยี่ยม เมื่อรวมกับการออกแบบตัวเครื่องที่กว้าง 60 มม. ก็สามารถช่วยส่วนประกอบภายในกระจายความร้อนได้อย่างมีประสิทธิภาพ

หากความยาวของ PCB แตกต่างกัน

สามารถตัดโปรไฟล์ได้ตามความยาวของผลิตภัณฑ์ และข้อกำหนดหน้าตัดเดียวกันสามารถปรับให้เข้ากับผลิตภัณฑ์ที่มีความยาวต่างกันได้

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

1. ตู้อะลูมิเนียมขนาด 60×20มม. เหมาะกับผลิตภัณฑ์ใดบ้าง

60×20 มม. เป็นของประเภทตู้อลูมิเนียมทรงบางแบบกว้าง การใช้งานหลัก ได้แก่ โมดูล GPS/GPRS อาคารผู้โดยสารยานพาหนะ อุปกรณ์ติดตามตำแหน่ง โมดูลการสื่อสาร เครื่องขยายสัญญาณ เครื่องมือและมิเตอร์ กล่องป้องกัน เซิร์ฟเวอร์วิดีโอ แพลตฟอร์มไร้สาย กล่องหุ้มอินเวอร์เตอร์ ฯลฯ ความกว้าง 60 มม. ให้พื้นที่เค้าโครง PCB ที่กว้างขวาง และความสูง 20 มม. รองรับส่วนประกอบที่มีความสูงปานกลางในขณะที่ยังคงรูปลักษณ์เพรียวบาง

2. ความยาวของตู้คือ 60×20 มม. หรือไม่?

หมายเลข 60×20 มม. หมายถึงขนาดหน้าตัดของตู้ (กว้าง × สูง) ความยาวของผลิตภัณฑ์สามารถตัดได้ตามอุปกรณ์จริงและความยาว PCB

3. สามารถปรับแต่งความยาวของตู้อลูมิเนียมขนาด 60 × 20 มม. ได้หรือไม่?

ใช่. ความยาวของกล่องอะลูมิเนียมอัดขึ้นรูปสามารถตัดได้ตามความต้องการของผลิตภัณฑ์ ความยาวเฉพาะต้องได้รับการยืนยันร่วมกับวัสดุ การรักษาพื้นผิว และโครงสร้างผลิตภัณฑ์

4. ความสูง 20 มม. สามารถรองรับตัวเก็บประจุด้วยไฟฟ้าได้หรือไม่?

ใช่. ตัวเก็บประจุด้วยไฟฟ้าทั่วไปมักจะมีความสูง 16-18 มม. และความสูงภายใน 20 มม. สามารถรองรับได้เต็มที่ จำเป็นต้องมีการยืนยันเฉพาะตามขนาดส่วนประกอบของคุณ

5. ความกว้าง 60 มม. และ 52-58 มม. แตกต่างกันอย่างไร?

60 มม. กว้างกว่าข้อกำหนดทั่วไป 52-58 มม. รองรับ PCB ขนาดใหญ่หรือมีรูปแบบอินเทอร์เฟซแบบเคียงข้างกัน โดยเฉพาะอย่างยิ่งเหมาะสำหรับอุปกรณ์ที่ต้องการ PCB ที่กว้างขึ้นหรืออินเทอร์เฟซอินพุต/เอาต์พุตหลายช่องสัญญาณ เช่น โมดูล GPS และโมดูลการสื่อสาร

6. 60×20 มม. เหมาะสำหรับขั้วต่อ GPS ของยานพาหนะหรือไม่

เหมาะมาก. เทอร์มินัล GPS ของยานพาหนะจำเป็นต้องมีเค้าโครง PCB ที่กว้างขึ้นเพื่อรองรับโมดูลการกำหนดตำแหน่งและโมดูลการสื่อสาร ความกว้าง 60 มม. ให้พื้นที่กว้างขวาง ความหนา 20 มม. เหมาะสำหรับการติดตั้งแบบซ่อนในรถยนต์ และโครงอลูมิเนียมอัลลอยด์ตรงตามข้อกำหนดการกระจายความร้อน

7. สามารถทำรูระบายความร้อนบนตู้อลูมิเนียมได้หรือไม่?

ใช่. Boyuan Hardware สามารถกลึงช่องกระจายความร้อน รูระบายอากาศ และโครงสร้างการกระจายความร้อนอื่นๆ ตามแบบของลูกค้า เพื่อช่วยให้อุปกรณ์กระจายความร้อน

8. สามารถใช้อินเทอร์เฟซเสาอากาศ SMA ได้หรือไม่?

การตัดเฉือน CNC สามารถทำได้บนตำแหน่งอินเทอร์เฟซที่สอดคล้องกันตามแบบของลูกค้า ความกว้าง 60 มม. สามารถรองรับเลย์เอาต์หลายอินเทอร์เฟซแบบเคียงข้างกัน ไม่ว่าจะเหมาะสมเป็นพิเศษสำหรับการตัดเฉือนหรือไม่นั้น จำเป็นต้องได้รับการยืนยันตามขนาดอินเทอร์เฟซและโครงสร้างตัวเครื่อง

9. สามารถติดตั้ง PCB ได้หรือไม่?

ใช่. ตัวเรือนอลูมิเนียมสำหรับการติดตามและการสื่อสารด้วย GPS ขนาด 60 × 20 มม. มีช่องเสียบการ์ดแผงวงจรภายในเป็นอุปกรณ์มาตรฐาน และสามารถเสียบและยึด PCB ได้โดยตรงโดยไม่ต้องใช้สกรูเพิ่มเติม โครงสร้างการติดตั้งที่สอดคล้องกันสามารถออกแบบตามขนาด PCB และวิธีการติดตั้งได้

10. สามารถปรับแต่งแผ่นปิดท้ายได้หรือไม่?

ใช่. ขนาด ตำแหน่งรู และโครงสร้างของเพลตปลายสามารถตัดเฉือนได้ตามความต้องการของผลิตภัณฑ์
