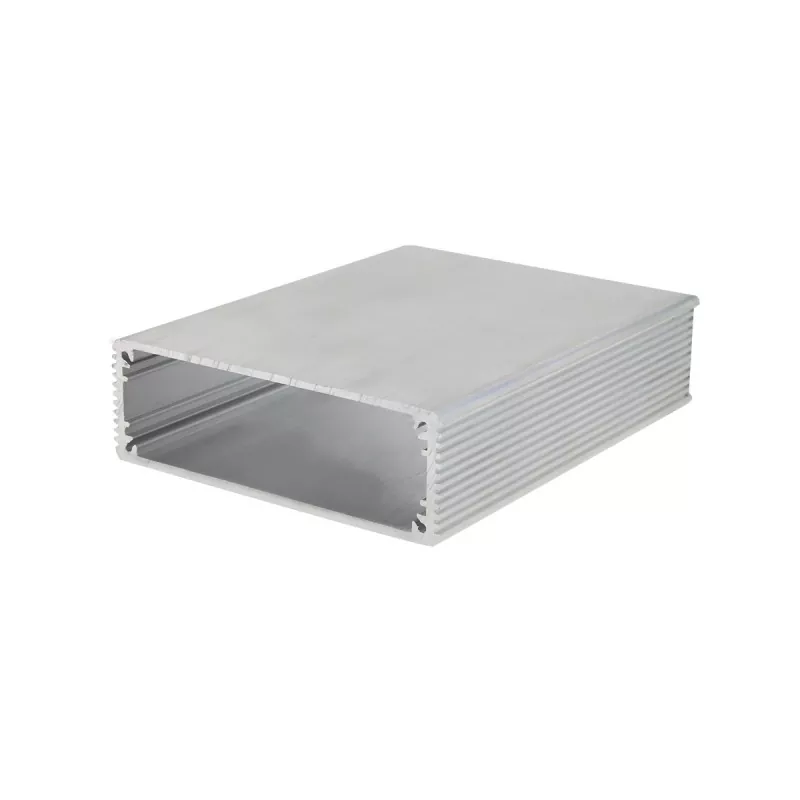

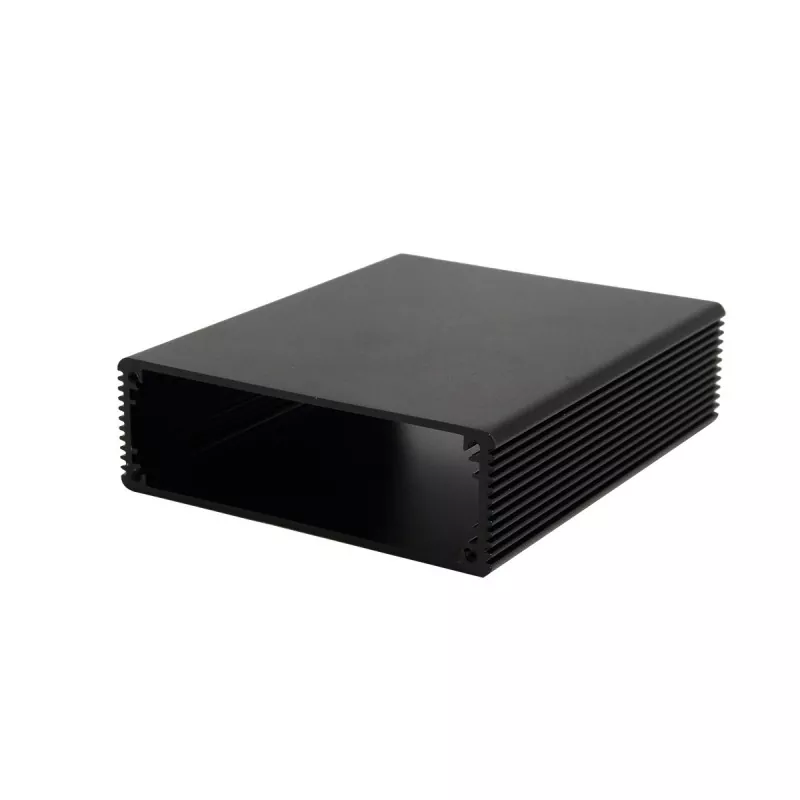

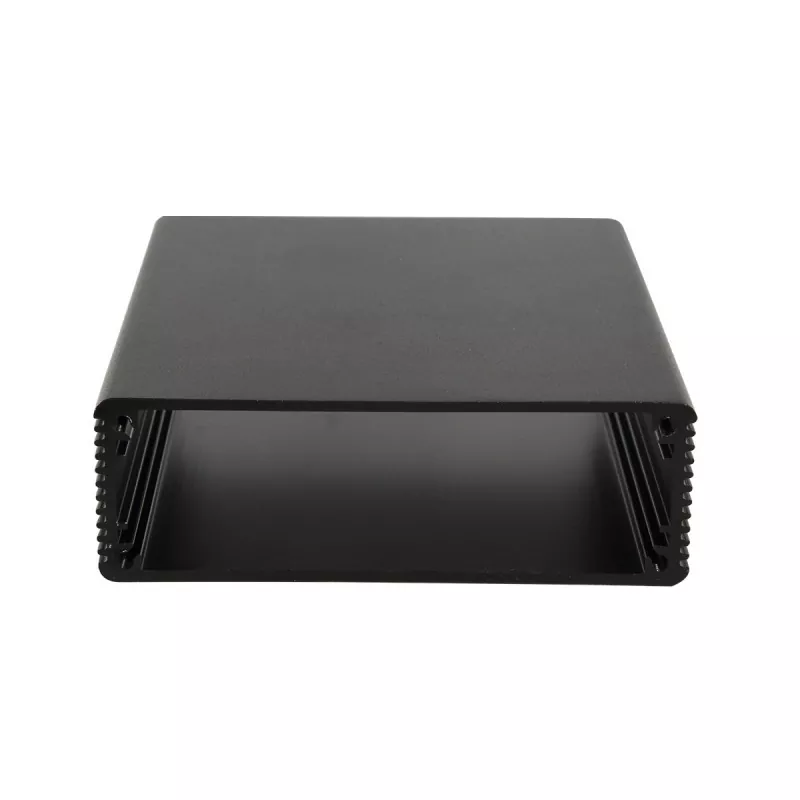

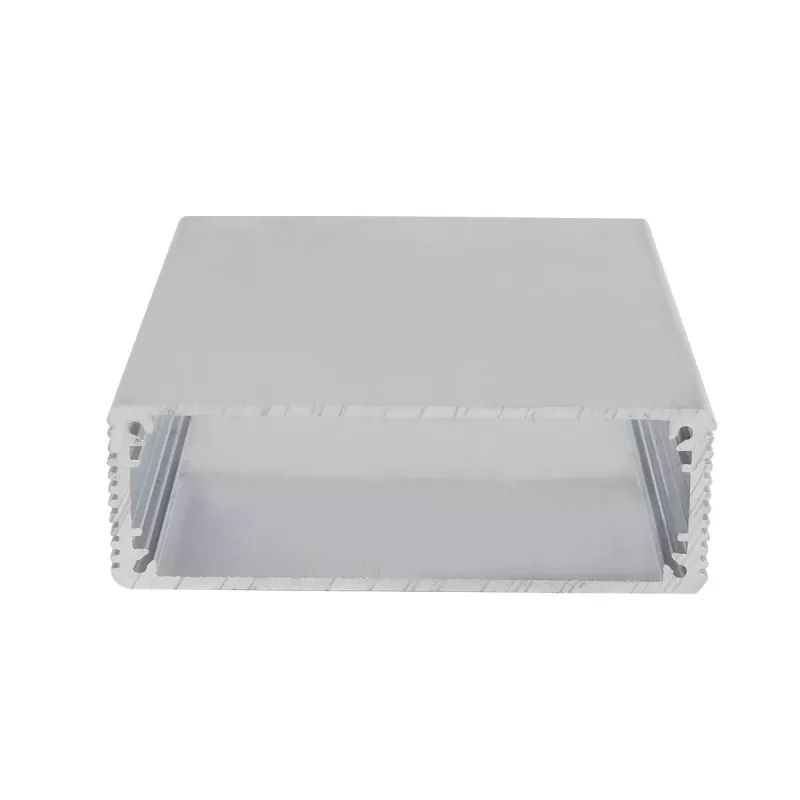

โครงสร้างอะลูมิเนียม 82×27 มม. สำหรับโมดูลการสื่อสารและควบคุมอิเล็กทรอนิกส์

ความกว้าง 82 มม. ให้พื้นที่ด้านข้างที่กว้างขวางสำหรับ PCB ขั้วต่อ และส่วนประกอบอิเล็กทรอนิกส์ ในขณะที่ความสูง 27 มม. ช่วยให้มั่นใจได้ถึงโครงสร้างที่กะทัดรัดและบาง ด้วยเหตุนี้ โครงสร้างนี้จึงเหมาะอย่างยิ่งสำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องการโครงร่าง PCB ด้านข้างที่กว้างขวาง แต่ไม่มีส่วนประกอบที่สูงเทอะทะ ตัวเรือนอะลูมิเนียมขนาด 82×27 มม. สำหรับโมดูลการสื่อสารและควบคุมอิเล็กทรอนิกส์ ส่วนใหญ่จะใช้สำหรับโมดูลการสื่อสาร โมดูลอินเทอร์เฟซอิเล็กทรอนิกส์ โมดูลการแปลงสัญญาณ โมดูลเก็บข้อมูล และโมดูลควบคุมอุตสาหกรรมขนาดเล็ก

ข้อได้เปรียบที่สำคัญ

1. พื้นที่เค้าโครงด้านข้างกว้างขวาง

ความกว้าง 82 มม. รองรับผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการพื้นที่ติดตั้ง PCB ที่กว้าง และอำนวยความสะดวกในการวางขั้วต่อ แผงขั้วต่อ และอินเทอร์เฟซภายนอกอื่นๆ ที่ปลายตัวเรือน

สำหรับโมดูลที่มีอินเทอร์เฟซจำนวนมาก หน้าตัดที่กว้างช่วยให้สามารถจัดเรียงอินเทอร์เฟซได้อย่างยืดหยุ่น

2. เหมาะสำหรับบาง อุปกรณ์อิเล็กทรอนิกส์

ความสูง 27 มม. ช่วยลดความหนาโดยรวมของอุปกรณ์ในขณะที่ให้พื้นที่ภายในมากกว่าข้อกำหนดเฉพาะบางเฉียบ

โครงสร้างนี้รองรับ PCB มาตรฐานและส่วนประกอบที่มีขนาดปานกลาง ทำให้เหมาะสำหรับอุปกรณ์สื่อสารและควบคุมที่มีข้อจำกัดความหนาเฉพาะ

3. การติดตั้ง PCB และอินเทอร์เฟซแบบรวม

ตัวโปรไฟล์อะลูมิเนียมสามารถกลึงให้เข้ากับขนาด PCB และความยาวของอุปกรณ์ได้ โดยมีช่องเจาะสำหรับอินเทอร์เฟซ รูยึด และรูเกลียวที่ปรับแต่งตามโครงสร้างผลิตภัณฑ์เฉพาะ

ช่วยให้สามารถรวม PCB, ขั้วต่อ, ขั้วต่อ, ไฟแสดงสถานะ และส่วนประกอบอื่นๆ ไว้ในตัวเครื่องอะลูมิเนียมขนาดกะทัดรัดเพียงตัวเดียว

4. ปรับให้เข้ากับความยาวของโมดูลต่างๆ

การใช้โปรไฟล์อะลูมิเนียมเป็นโครงสร้างหลักทำให้สามารถตัดตามความยาวที่ต้องการได้ เมื่อรวมกับแผ่นปลายและตัวยึด จะกลายเป็นกล่องหุ้มที่สมบูรณ์ซึ่งเหมาะสำหรับ PCB และโมดูลอิเล็กทรอนิกส์ที่มีความยาวต่างกัน

ผลิตภัณฑ์ที่ใช้งานได้และพื้นที่การใช้งาน

โมดูลการสื่อสาร

โปรไฟล์ 82×27 มม. เหมาะอย่างยิ่งสำหรับโมดูลอิเล็กทรอนิกส์การสื่อสารที่ต้องการพื้นที่เค้าโครง PCB กว้างขวาง ในขณะเดียวกันก็มีข้อจำกัดด้านความหนาของอุปกรณ์ด้วย

ผลิตภัณฑ์ที่ใช้งานได้ ได้แก่ :

• โมดูลอินเทอร์เฟซการสื่อสาร
• โมดูลการสื่อสารข้อมูล
• โมดูลการแปลงการสื่อสาร
• โมดูลอินเทอร์เฟซสัญญาณ
• โมดูลการสื่อสารแบบฝัง

โดยทั่วไปแล้ว ผลิตภัณฑ์เหล่านี้จำเป็นต้องมีการติดตั้ง PCB อินเทอร์เฟซการสื่อสาร ตัวเชื่อมต่อ และส่วนประกอบตัวบ่งชี้ภายในพื้นที่จำกัด ขนาด 82×27 มม. ทำให้พื้นที่เค้าโครงด้านข้างสมดุลกับความหนาโดยรวม

โมดูลอินเทอร์เฟซอิเล็กทรอนิกส์และการแปลงสัญญาณ

สำหรับโมดูลอิเล็กทรอนิกส์ที่ต้องการอินเทอร์เฟซหลายตัวหรือการแปลงสัญญาณ ความกว้าง 82 มม. ให้พื้นที่กว้างขวางสำหรับการจัดวางอินเทอร์เฟซ ในขณะที่ความสูง 27 มม. ยังคงโครงสร้างอุปกรณ์ขนาดกะทัดรัด

ผลิตภัณฑ์ที่ใช้งานได้ ได้แก่ :

• โมดูลการแปลงอินเทอร์เฟซ
• โมดูลการแปลงสัญญาณ
• โมดูลอินเทอร์เฟซข้อมูล
• โมดูลอินเทอร์เฟซการสื่อสารทางอุตสาหกรรม
• โมดูลประมวลผลสัญญาณ

โมดูลการรับข้อมูล

โดยทั่วไปโมดูลการรับข้อมูลจำเป็นต้องมีการติดตั้ง PCB เทอร์มินัล ตัวเชื่อมต่อ และส่วนประกอบอิเล็กทรอนิกส์ที่เกี่ยวข้อง โปรไฟล์ 82×27 มม. เหมาะสำหรับอุปกรณ์เก็บข้อมูลที่มีเค้าโครงด้านข้างที่สำคัญ แต่มีความสูงจำกัดสำหรับส่วนประกอบภายใน

ผลิตภัณฑ์ที่ใช้งานได้ ได้แก่ :

• โมดูลการเก็บข้อมูล
• โมดูลการประมวลผลข้อมูลขนาดเล็ก
• โมดูลอินเทอร์เฟซข้อมูลเซ็นเซอร์
• อุปกรณ์เก็บข้อมูลอุตสาหกรรม

โมดูลควบคุมอิเล็กทรอนิกส์อุตสาหกรรมขนาดเล็ก

สำหรับโมดูลอิเล็กทรอนิกส์ขนาดเล็กที่ออกแบบมาเพื่อติดตั้งภายในอุปกรณ์อุตสาหกรรมหรือระบบควบคุม โปรไฟล์ขนาด 82×27 มม. ทำหน้าที่เป็นโซลูชันตัวเรือนอะลูมิเนียมบางในอุดมคติ

ผลิตภัณฑ์ที่ใช้งานได้ ได้แก่ :

• โมดูลควบคุมขนาดเล็ก
• โมดูลอินเทอร์เฟซ I/O
• โมดูลควบคุมอิเล็กทรอนิกส์
• โมดูลประมวลผลสัญญาณอุตสาหกรรม
• อุปกรณ์ควบคุมแบบฝัง

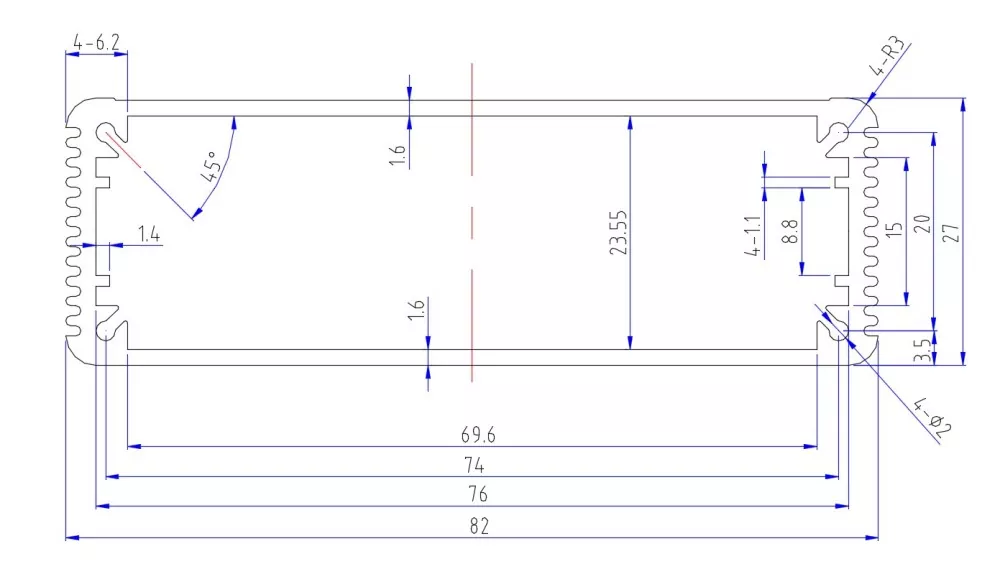

ข้อมูลจำเพาะทางเทคนิค

เกรดอะลูมิเนียมอัลลอยด์ตามจริง ความหนาของโปรไฟล์ ขนาดภายใน ความยาวของผลิตภัณฑ์ และพิกัดความเผื่อของการตัดเฉือนต้องได้รับการยืนยันตามโปรไฟล์และแบบร่างของผลิตภัณฑ์โดยเฉพาะ

บริการเครื่องจักรแบบกำหนดเอง

ความสามารถในการผลิต

Boyuan มีประสบการณ์มากกว่า 20 ปีในอุตสาหกรรมตัวเรือนอะลูมิเนียมและแชสซี ดำเนินกิจการโรงงานครอบคลุมพื้นที่ประมาณ 10,000 ตารางเมตร และมีแม่พิมพ์มาตรฐาน (เปิด) ประมาณ 300 ชุด กระบวนการผลิตส่วนใหญ่สำหรับตัวเรือนอะลูมิเนียมเหล่านี้ดำเนินการภายในบริษัท รวมถึงการตัดโปรไฟล์อะลูมิเนียม การตัดเฉือน CNC การเจาะ การต๊าป การรักษาพื้นผิว การแกะสลักด้วยเลเซอร์ การพิมพ์สกรีน การตรวจสอบ และการประกอบ

โรงงานใช้เครื่องจักรซีเอ็นซี 3 แกนเป็นหลัก ตามแบบของลูกค้า เราสามารถตัดเฉือนส่วนต่อประสาน รูยึด รูเกลียว และคุณสมบัติโครงสร้างที่ไม่ได้มาตรฐานอื่นๆ ได้ กระบวนการเตรียมผิวบางอย่าง เช่น อโนไดซ์ ได้รับการว่าจ้างจากภายนอกตามความต้องการเฉพาะของผลิตภัณฑ์

ประเภทสินค้าไม่เหมาะสม

เนื่องจากโปรไฟล์ 27 มม. มีหน้าตัดที่ตื้น จึงจำเป็นต้องเลือกอย่างระมัดระวังสำหรับผลิตภัณฑ์ที่มีข้อกำหนดความสูงภายในที่สำคัญ

เราขอแนะนำให้ตรวจสอบความพร้อมของพื้นที่ภายในสำหรับส่วนประกอบประเภทต่อไปนี้ก่อนที่จะเลือก:

• โมดูลพลังงานสูง
• หม้อแปลงขนาดใหญ่
• รีเลย์สูง
• PCB แนวตั้งหลายชั้น
• ขั้วต่อสูง
• ชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องการระยะห่างภายในจำนวนมาก

หากข้อจำกัดหลักคือความสูงภายในมากกว่าความกว้างของ PCB ควรเลือกตัวเรือนอะลูมิเนียมที่มีโปรไฟล์สูงกว่าโดยพิจารณาจากขนาดส่วนประกอบจริง

การสนับสนุนตัวอย่างและการจัดซื้อจัดจ้าง

ก่อนที่จะมีการผลิตตัวเรือนอะลูมิเนียมขนาด 82×27 มม. สำหรับโมดูลการสื่อสารและควบคุมอิเล็กทรอนิกส์เป็นจำนวนมาก เราสามารถสรุปโครงสร้างตัวเรือน ขนาดการตัดเฉือน และตำแหน่งอินเทอร์เฟซได้ตามความต้องการผลิตภัณฑ์เฉพาะของคุณ

เราขอแนะนำให้ให้ข้อมูลต่อไปนี้เมื่อสอบถาม:

• ข้อกำหนดด้านขนาดผลิตภัณฑ์
• ความยาวที่อยู่อาศัยที่ต้องการ
• ขนาด PCB และตำแหน่งการติดตั้ง
• ประเภทและตำแหน่งของอินเทอร์เฟซที่ต้องการการตัดเฉือน
• สเปค รูยึดและรูเกลียว
• การรักษาพื้นผิวและการตั้งค่าสี
• ข้อกำหนดด้านโลโก้และการทำเครื่องหมาย
• ปริมาณการสั่งซื้อโดยประมาณ
• ภาพวาด 2 มิติหรือโมเดล 3 มิติ (ถ้ามี)

หากยังไม่มีแบบร่างที่สมบูรณ์ คุณอาจระบุขนาดผลิตภัณฑ์ ขนาด PCB และข้อกำหนดในการติดตั้ง เพื่อช่วยเรากำหนดแผนการตัดเฉือนที่เหมาะสม

การแสดงเวิร์คช็อป

คำถามที่พบบ่อย

ถาม: โครงสร้างอะลูมิเนียมขนาด 82×27 มม. สำหรับการสื่อสารและโมดูลควบคุมอิเล็กทรอนิกส์เหมาะสำหรับผลิตภัณฑ์ใดบ้าง

ตอบ: เหมาะอย่างยิ่งสำหรับโมดูลการสื่อสารแบบบาง โมดูลอินเทอร์เฟซอิเล็กทรอนิกส์ โมดูลการแปลงสัญญาณ โมดูลเก็บข้อมูล และโมดูลควบคุมอิเล็กทรอนิกส์อุตสาหกรรมขนาดกะทัดรัด

ถาม: ตัวเรือนขนาด 82×27 มม. เหมาะสำหรับการติดตั้ง PCB หรือไม่

ก. ใช่. ความกว้าง 82 มม. มีพื้นที่เพียงพอสำหรับวาง PCB ด้านข้าง อย่างไรก็ตาม ขนาด PCB เฉพาะที่สามารถรองรับได้ควรได้รับการยืนยันกับขนาดภายในที่แท้จริงของโปรไฟล์

ถาม: สามารถปรับแต่งความยาวของตู้อะลูมิเนียมขนาด 82×27 มม. ได้หรือไม่

ก. ใช่. กล่องหุ้มสามารถตัดตามความยาวและกลึงตามขนาดของ PCB ส่วนประกอบอิเล็กทรอนิกส์ภายใน และอุปกรณ์ขั้นสุดท้าย

ถาม: สามารถตัดเฉือนส่วนต่อประสานการสื่อสารและตัวเชื่อมต่อได้หรือไม่

ก. ใช่. คุณสมบัติต่างๆ เช่น อินเทอร์เฟซการสื่อสาร ขั้วต่อ ขั้วต่อ รูยึด และรูเกลียว สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรตามแบบของผลิตภัณฑ์

ถาม: สามารถใช้โลโก้ได้หรือไม่?

ก. ใช่. สามารถใช้โลโก้และเครื่องหมายผลิตภัณฑ์ได้โดยใช้การแกะสลักด้วยเลเซอร์หรือการพิมพ์สกรีน ขึ้นอยู่กับความต้องการของผลิตภัณฑ์
